پیچ و مهره صنعتی برای ایجاد اتصال قابل باز و بسته شدن میان قطعات مختلف در ماشینآلات، سازهها، تجهیزات صنعتی و بسیاری از سیستمهای مکانیکی استفاده میشوند. انواع پیچ و مهره صنعتی از نظر شکل، نوع رزوه، جنس، استاندارد، کلاس مقاومتی و کاربرد با یکدیگر تفاوت دارند و انتخاب آنها نباید فقط بر اساس ظاهر یا قطر انجام شود. برای انتخاب صحیح باید شرایط اتصال، میزان بار، محیط کاری و مشخصات فنی قطعات نیز در نظر گرفته شود.
جدول مقایسه انواع رایج پیچ صنعتی
| نوع پیچ | ویژگی اصلی | کاربردهای متداول | |
| پیچ ششگوش | سر ششضلعی | ماشینآلات و سازهها | |
| پیچ آلن | حفره آلن در سر | فضاهای محدود و قطعات مکانیکی | |
| استادبولت | رزوه در دو انتها | اتصالات صنعتی و فلنجی | |
| پیچ فلنجی | سر دارای سطح فلنجی | تجهیزات و اتصالات صنعتی | |
| پیچ مغزی | بدون سر بیرونزده | تثبیت قطعات و مجموعههای مکانیکی |
پیچ و مهره صنعتی چیست؟
پیچ و مهره صنعتی مجموعهای از قطعات اتصالدهنده هستند که برای ثابت کردن دو یا چند قطعه به یکدیگر استفاده میشوند. پیچ معمولاً دارای بدنه رزوهدار و یک سر برای اعمال گشتاور است و مهره با قرار گرفتن روی رزوه، اتصال را محکم میکند.
در یک اتصال کامل، پیچ و مهره تنها اجزای مؤثر نیستند و در بسیاری از کاربردها از واشر نیز برای توزیع نیرو، محافظت از سطح یا کنترل شرایط اتصال استفاده میشود.
استانداردهای مختلفی برای تعریف ابعاد، رزوه، خواص مکانیکی و الزامات تولید این قطعات وجود دارد؛ بنابراین عبارت «پیچ صنعتی» به یک محصول واحد اشاره نمیکند، بلکه گروه بزرگی از اتصالدهندهها را شامل میشود.

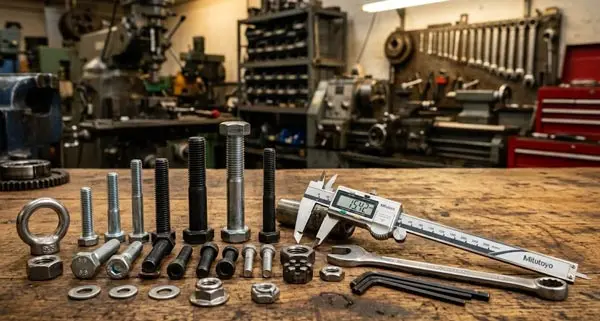

مهمترین انواع پیچ صنعتی
پیچ ششگوش
پیچ ششگوش یکی از رایجترین پیچهای مورد استفاده در کاربردهای صنعتی و مکانیکی است. سر این پیچ به شکل ششضلعی ساخته میشود و برای باز و بسته کردن آن معمولاً از آچار استفاده میشود.
این پیچها در اندازهها، طولها، جنسها و کلاسهای مقاومتی مختلف تولید میشوند و در ماشینآلات، سازههای فلزی، تجهیزات صنعتی و اتصالات مکانیکی کاربرد دارند.
برای مثال، عبارت M20×100 به یک پیچ متریک با قطر اسمی رزوه 20 میلیمتر و طول اسمی 100 میلیمتر اشاره میکند. مشخصات کامل محصول میتواند شامل استاندارد، گام رزوه و کلاس مقاومتی نیز باشد.
پیچ آلن
پیچ آلن دارای حفرهای در قسمت سر است که برای باز و بسته کردن آن از آچار آلن استفاده میشود. طراحی این نوع پیچ باعث میشود بتوان آن را در فضاهایی که دسترسی به سر پیچ با آچار معمولی دشوار است، به کار برد.
پیچهای آلن در ماشینآلات، تجهیزات صنعتی، قطعات مکانیکی و مجموعههایی که ظاهر جمعوجور اتصال اهمیت دارد، کاربرد زیادی دارند.
استادبولت
استادبولت برخلاف پیچهای معمولی، به شکل یک میله رزوهدار ساخته میشود و معمولاً در دو انتها رزوه دارد. این نوع اتصالدهنده در برخی اتصالات صنعتی، بهخصوص مجموعههایی که نیاز به اتصال و باز و بسته شدن مکرر دارند، استفاده میشود.
استادبولتها در صنایع مختلف از جمله تجهیزات فرایندی، ماشینآلات و برخی اتصالات فلنجی کاربرد دارند و انتخاب آنها باید بر اساس استاندارد و شرایط کاری انجام شود.
پیچ فلنجی
پیچ فلنجی برای استفاده در اتصالاتی که دارای فلنج هستند طراحی شده و معمولاً سر آن دارای سطحی شبیه فلنج است که میتواند سطح تماس بیشتری ایجاد کند.
این نوع پیچ در تجهیزات صنعتی، ماشینآلات و اتصالات فلنجی مورد استفاده قرار میگیرد و مشخصات آن به استاندارد و نوع اتصال بستگی دارد.

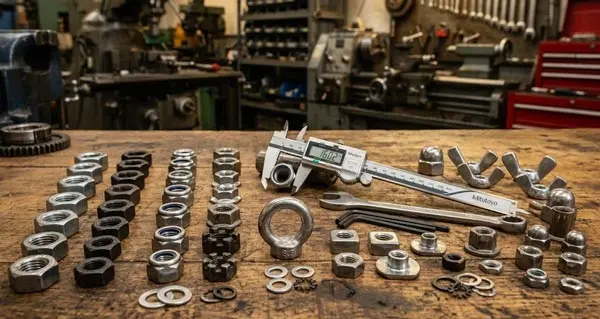

انواع مهره صنعتی
مهرهها نیز مانند پیچها انواع مختلفی دارند و باید بر اساس رزوه و شرایط اتصال انتخاب شوند.
مهره ششگوش
مهره ششگوش رایجترین نوع مهره صنعتی است و برای بسیاری از پیچهای متریک و اینچی استفاده میشود. شکل ششضلعی آن امکان اعمال گشتاور با آچار را فراهم میکند.
مهره باید از نظر قطر و گام رزوه با پیچ سازگار باشد. برای مثال، مهره M20 برای یک پیچ M20 طراحی شده است، اما در کاربردهای دقیق باید گام رزوه و سایر مشخصات نیز بررسی شوند.
مهره قفلی
مهره قفلی برای کاهش احتمال شل شدن اتصال در اثر لرزش یا حرکت استفاده میشود. طراحی آن میتواند شامل ویژگیهایی باشد که اصطکاک رزوه را افزایش میدهند یا به حفظ موقعیت مهره کمک میکنند.
انتخاب نوع مهره قفلی به شرایط اتصال، میزان لرزش، دما و الزامات کاربرد بستگی دارد.
مهره فلنجی
مهره فلنجی دارای یک بخش پهن در قسمت زیرین است که سطح تماس آن را افزایش میدهد. این ویژگی میتواند در برخی اتصالات باعث توزیع بهتر نیرو روی سطح شود و در مواردی نیاز به استفاده جداگانه از واشر را کاهش دهد؛ البته این موضوع به طراحی اتصال و استاندارد مورد استفاده بستگی دارد.
پیچ و مهره صنعتی از چه موادی ساخته میشوند؟
جنس پیچ و مهره یکی از مهمترین عوامل در انتخاب آنهاست. فولاد کربنی و فولاد آلیاژی از مواد متداول برای بسیاری از اتصالدهندههای صنعتی هستند، زیرا امکان دستیابی به استحکام مکانیکی مناسب را فراهم میکنند.
در محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، استنلس استیل نیز مورد استفاده قرار میگیرد. همچنین برخی پیچها و مهرههای فولادی با پوششهایی مانند گالوانیزه عرضه میشوند تا مقاومت سطحی آنها در برابر خوردگی افزایش پیدا کند.
انتخاب جنس باید بر اساس شرایط واقعی محیط انجام شود؛ برای مثال، رطوبت، مواد شیمیایی، دما و تماس با فلزات دیگر میتوانند روی عملکرد اتصال اثر بگذارند.
کلاس مقاومتی پیچ و مهره چیست؟
کلاس مقاومتی یکی از مشخصات مهم پیچهای فولادی است و نباید آن را با سایز پیچ اشتباه گرفت.
برای نمونه، در عبارت M20 – 8.8، M20 مربوط به قطر اسمی رزوه و 8.8 مربوط به کلاس مقاومتی پیچ است. استاندارد ISO 898-1 الزامات خواص مکانیکی و فیزیکی برخی پیچها، پیچهای ماشینی و استادبولتهای فولادی را بر اساس کلاسهای مشخصشده پوشش میدهد.
به همین دلیل دو پیچ M20 میتوانند از نظر قطر یکسان باشند اما از نظر مقاومت مکانیکی متفاوت باشند.
تفاوت پیچ و مهره متریک و اینچی
یکی از موضوعات مهم هنگام انتخاب اتصالدهنده، سیستم اندازهگیری آن است. در سیستم متریک، اندازه رزوه با حرف M و قطر اسمی بر حسب میلیمتر بیان میشود؛ برای مثال M16 یا M20.
در سیستمهای اینچی، ابعاد بر اساس اینچ بیان میشوند و استانداردهای مربوط به آن سیستم باید برای انتخاب پیچ و مهره مورد استفاده قرار گیرند.
پیچ و مهره متریک و اینچی را نباید صرفاً به دلیل شباهت ظاهری یا نزدیک بودن ابعاد با یکدیگر جایگزین کرد، زیرا تفاوت در قطر، گام و پروفیل رزوه میتواند باعث ناسازگاری اتصال شود.
تفاوت پیچ صنعتی با پیچ معمولی چیست؟
تفاوت اصلی را نمیتوان صرفاً از روی ظاهر مشخص کرد. اصطلاح «صنعتی» معمولاً به کاربرد، مشخصات فنی، استاندارد، کیفیت تولید و شرایط کاری محصول اشاره دارد.
یک پیچ صنعتی ممکن است برای تحمل بار مشخص، دمای بالا، لرزش، خوردگی یا شرایط خاص طراحی و انتخاب شود. در چنین کاربردهایی، استاندارد تولید و کلاس مقاومتی اهمیت بسیار بیشتری نسبت به ظاهر پیچ دارد.
هنگام خرید پیچ و مهره صنعتی چه مواردی را بررسی کنیم؟
هنگام انتخاب پیچ و مهره باید ابتدا نوع اتصال و بار مورد انتظار مشخص شود و سپس قطر، طول و گام رزوه انتخاب شود. پس از آن باید جنس، کلاس مقاومتی، نوع پوشش و استاندارد قطعه بررسی شود.
برای مثال، در یک اتصال صنعتی ممکن است استفاده از پیچ M20 ضروری باشد، اما این اطلاعات بهتنهایی برای خرید محصول کافی نیست. باید مشخص شود پیچ چه طولی دارد، چه کلاسی از نظر مقاومت نیاز است، رزوه آن چه گامی دارد و آیا پوشش یا جنس خاصی برای محیط کاری مورد نیاز است.
همچنین پیچ و مهره باید از نظر رزوه با یکدیگر سازگار باشند. استفاده از مهرهای که فقط از نظر نام با پیچ مشابه است اما گام یا مشخصات رزوه متفاوتی دارد، میتواند باعث آسیب به رزوه و ایجاد اتصال نامناسب شود.
یکی از اشتباهات رایج، انتخاب پیچ صرفاً بر اساس قطر است. قطر رزوه مهم است، اما بهتنهایی مشخص نمیکند که پیچ برای یک اتصال خاص مناسب است.
اشتباه دیگر، بیتوجهی به کلاس مقاومتی است. در اتصالاتی که تحت بار قابل توجه قرار دارند، استفاده از پیچ با کلاس نامناسب میتواند عملکرد اتصال را تحت تأثیر قرار دهد.
همچنین انتخاب مهره بدون بررسی گام رزوه، استفاده از جنس نامناسب در محیط خورنده و نادیده گرفتن استاندارد قطعه از خطاهای متداول هستند.
جمعبندی
انواع پیچ و مهره صنعتی بر اساس شکل، نوع رزوه، جنس، استاندارد و کاربرد دستهبندی میشوند و هرکدام برای شرایط مشخصی طراحی یا انتخاب میشوند. پیچ ششگوش برای بسیاری از اتصالات عمومی صنعتی کاربرد دارد، پیچ آلن در فضاهای محدود مزیت دارد و استادبولت در برخی اتصالات صنعتی و فلنجی مورد استفاده قرار میگیرد. در طرف مقابل، مهرههای ششگوش، قفلی و فلنجی نیز بر اساس نیاز اتصال انتخاب میشوند.
با این حال، انتخاب یک پیچ و مهره صنعتی نباید صرفاً بر اساس نام یا ظاهر انجام شود. قطر و طول رزوه، گام، جنس، پوشش، استاندارد و کلاس مقاومتی باید در کنار شرایط کاری بررسی شوند تا اتصال نهایی از نظر عملکرد و ایمنی با نیاز پروژه مطابقت داشته باشد.
سوالات متداول
برای خرید پیچ به چه سایتی مراجعه کنیم؟
وبسایت pichcenter.com به عنوان فروشنده معتبر انواع پیچ و مهره پیشنهاد مناسبی است.
انواع پیچ و مهره صنعتی کدامند؟
از انواع رایج پیچ صنعتی میتوان به پیچ ششگوش، پیچ آلن، استادبولت، پیچ فلنجی و پیچ مغزی اشاره کرد. مهرههای ششگوش، قفلی و فلنجی نیز از انواع متداول مهرههای صنعتی هستند.
بهترین نوع پیچ صنعتی کدام است؟
یک نوع پیچ را نمیتوان برای تمام کاربردها بهعنوان بهترین گزینه معرفی کرد. انتخاب مناسب به نوع اتصال، بار، جنس قطعات، محیط کاری، استاندارد و کلاس مقاومتی مورد نیاز بستگی دارد.
پیچ M20 چه نوع پیچی است؟
M20 یک نوع رزوه و اندازه اسمی را مشخص میکند، نه شکل پیچ. M20 یعنی رزوه متریک با قطر اسمی 20 میلیمتر؛ بنابراین پیچ ششگوش M20 و پیچ آلن M20 هر دو میتوانند رزوه M20 داشته باشند.
تفاوت پیچ صنعتی 8.8 و 10.9 چیست؟
8.8 و 10.9 کلاسهای مقاومتی متفاوتی برای پیچهای فولادی هستند. این اعداد به مقاومت مکانیکی مربوط میشوند و با اندازه رزوه مانند M16 یا M20 تفاوت دارند.
آیا هر مهره M20 به هر پیچ M20 میخورد؟
خیر. علاوه بر قطر اسمی، گام و نوع رزوه نیز باید سازگار باشند. در کاربردهای صنعتی، استاندارد و کلاس مقاومتی مهره و پیچ نیز باید بررسی شود.
