نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12 متر

پلان آپارتمان چهار طبقه چهار واحدی

نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12 متر با سطح زیر بنای 180 متر مربع طراحی شد. پارکینگ با ظرفیت پارک چهار خودرو به همراه یک سوئیت یک خوابه و یک انباری  طراحی شد. طبقه همکف و اول دارای 3 خواب می باشد و طبقه دوم به دو واحد شمالی و جنویی دو خوابه اختصاص یافت. نمای ساختمان به سبک مدرن و تلفیقی از سنگ تراورتن و آجر می باشد.

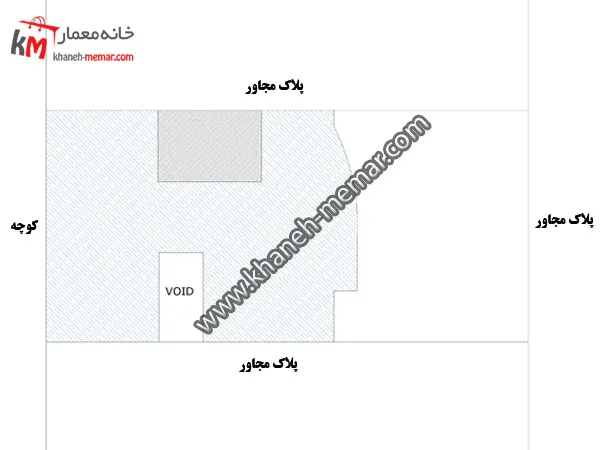

پلان موقعیت

سایت پلان نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12 متر در زمینی به ابعاد 25×12 طراحی و اجرا شد. میزان پیشروی ساختمان دو ضلع شرق و غذی پلان 15 متر می باشد. سازه ساختمان اسکلت بتنی و موقعیت دسترسی آن از شمال و ساختمان چنوب و درب به ساخت می باشد.

سایت پلان نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12

پارکینگ آپارتمان 4 طبقه

اولین طبقه ی پلان مسکونی چهار طبقه به پارکینگ با ظرفیت 4 خودرو، یک واحد انباری و یک واحد سوئیت یک خوابه در زیرزمین اختصاص یافت. سوییت طراحی شده شامل یک اتاق خواب، سالن پذیرایی، آشپزخانه ، حمام و سرویس بهداشتی می باشد و با با اختلاف سطح 6 پله پایین تر از فضای پارکینگ طراحی شده.

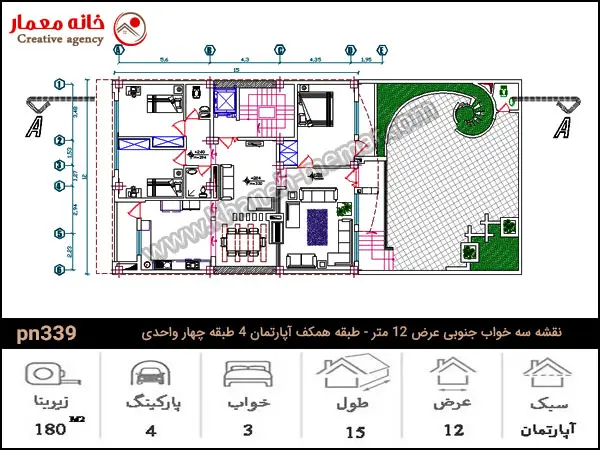

همکف نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12

طبقه همکف شامل سه اتاق خواب، آشپزخانه، ناهار خوری، پذیرایی، نشیمن خصوصی، حمام و سرویس بهداشتی می باشد. دو اتاق خواب به خواب به ابعاد 13،14متر مربع در شمال پلان واقع است و به همراه حمام و سرویس بهداشتی در فیلدی جداگانه قرار دارد که دو پله با دیگر فضاها اختلاف سطح دارد. اتاق خواب سوم با مساحت 18 متر مربع در جبهه جنوبی خانه واقع است و نور کافی و طبیعی روز را دریافت کند. همچنین دارای تراسی رو به حیاط نیز می باشد.

نشیمن مهمان در بهترین جای ساختمان و نزدیک به درب ورودی حیاط قرار دارد و نور دریافتی آن از پنجره های سرتاسری رو به حیاط می باشد.فضای پذیرایی نیز با اختلاف سطح دو پله از نشیمن عمومی جدا می شود. نشیمن عمومی در مرکز پلان و کنار راه پله و و روبروی ناهار هوری قرار دارد. فضای آشپزخانه در شمال پلان قرار دارد و دارای یک تراس می باشد که می تواند به عنوان سرخپزخانه مورد استفاده باشد.

طبقه اول

جاگذاری فضاها در طبقه اول این نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12 متر مشابه با طبقه همکف است. تنها تفاوت این طبقه داشتن تراس هلالی جنوبی ست که باعث شده فضای سالن پذرایی بزرگتر و متفاوت با طبقه همکف باشد.

طبقه دوم نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12

طبقه دوم ساختمان دارای دو واحد شمالی و جنوبی می باشد. واحدها دو خوابه طراحی شده و نور مناسبی از پنجره های سرتاسری دریافت می کنند. در هر دو واحد اتاق خوابها در ضلع غربی پلان واقع است و سالن پذرایی در شرق پلان قرار دارد. واحد جنوبی تراس هوسینگ بی نظیری دارد که نمایی فوق العاده رو به فضای بیرون را برای خانه فراهم آورده است.

نمای ساختمان

نمای ساختمان در این نقشه آپارتمان چهار طبقه چهار واحدی جنوبی عرض 12 متر به سبک مدرن و تلفیقی از 3 متریال سنگ عباس آباد، تراورتن کرم و آجر تکنو می باشد. در نمای شمالی تراس هلال شکل، فرم طراحی ساختمان را از صلبیت بیرون آورده و چشم ها را بیشتر به خود جذب می کند.

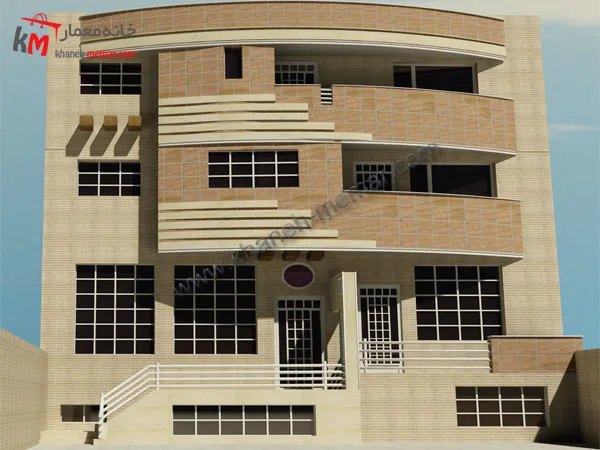

نمای شمالی آپارتمان چهار طبقه مدرن ترکیب سنگ و آجر عرض 12 متر

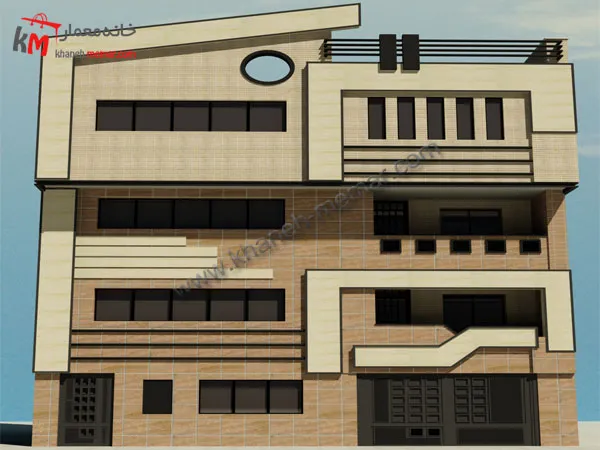

نمای جنوبی آپارتمان چهار طبقه سبک مدرن عرض 12 متر
