نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری

نقشه ساختمان سه طبقه روی زیر زمین

نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری در زمینی به عرض 12.14 متر طراحی شد. طبقه زیرزمین شامل 2 انباری بزرگ و مستقل است. طبقه پارکینگ  با رمپی به شیب 1/5% دسترسی با حیاط می گیرد و دارای ظرفیت پارک 3 خودرو می باشد. طبقه همکف به صورت یک واحد 3 خوابه طراحی شده که یکی از خوابها مستر است. طبقه اول نیز دارای دو واحد شمالی و جنوبی می باشد که واد شمالی دو خوابه و واحد جنوبی دارای سه خواب می باشد. نمای ساختمان به سبک مدرن و تلفیقی از سنگ تراورتن و آجر تکنو می باشد.

پلان موقعیت

نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری در زمینی به ابعاد 32×12/14 متر مربع طراحی گردید. میزان پیشروی ضلع غرب 22 متر و 80 سانتی متر و ضلع شرقی پلان 19 متر و 20 سانتی متر می باشد. موقعیت دسترسی ساختمان از شمال و ساختمان جنوبی و درب به ساخت است. سازه ساختمان نیز اسکلت بتنی ست.

سایت پلان نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری

طبقه زیرزمین و پارکینگ

در طبقه زیرزمین، دو انباری بزرگ و کاملاً مستقل طراحی شده‌اند که فضای ذخیره‌سازی قابل توجهی برای ساکنین فراهم می‌کنند. طبقه پارکینگ با رمپی به شیب 1.5 درصد قابل دسترسی است و ظرفیت پارک 3 خودرو را دارد. این بخش به صورت پیلوت طراحی شده و از حیاط نیز ورودی مجزا دارد. در همین طبقه، دو انباری دیگر نیز تعبیه شده است.

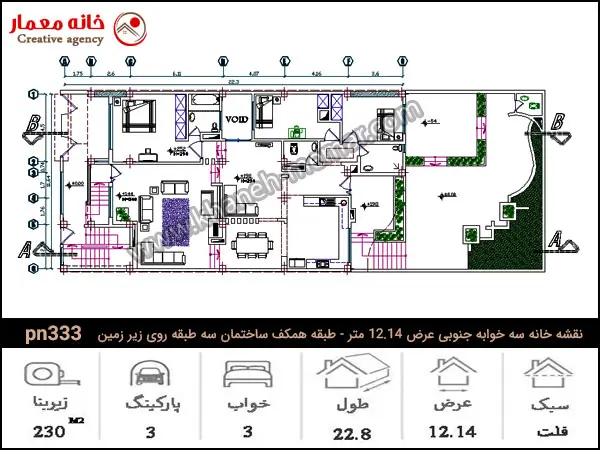

طبقه همکف نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری

طبقه همکف شامل یک واحد سه‌خوابه است که یکی از آن‌ها اتاق مستر والدین می‌باشد و به شکل خاصی دو پله بالاتر از تراز اصلی قرار گرفته تا تفکیک فضایی مناسبی ایجاد شود. خواب‌ها در غرب و جنوب‌غرب پلان جای دارند؛ نورگیری آن‌ها از پنجره جنوبی و نورگیر داخلی تأمین می‌شود. تمامی اتاق‌ها دارای کمد دیواری هستند.

نشیمن مهمان در بخش شمالی نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری و ابتدای ورودی قرار گرفته است. این فضا با چند پله از پذیرایی جدا شده و نور خود را از نورگیر دریافت می‌کند. در بخش جنوبی، آشپزخانه با دسترسی مجزا به حیاط قرار دارد و فضای ناهارخوری بین نشیمن و آشپزخانه با پارتیشن‌های چوبی از بخش خصوصی جدا شده است.

طبقه اول

طبقه اول نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری، دارای دو واحد مجزا با ابعاد متفاوت می باشد. واحد جنوبی 3 خوابه و واحد شمالی دو خوابه طراحی شده.

واحد جنوبی نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری

واحد جنوبی بزرگتر و از نشیمن وسیعتری برخوردار است. پنجره های سرتاسری این قسمت از خانه اجازه ورود نور بیشتر به خانه را می دهد. اتاق خوابها در ضلع جنوب و غرب پلان قرار گرفته و به همراه حمام در یک فیلد اختصاصی قرار دارند و از فضای عمومی خانه جدا شدند. سالن پذیرایی در ضلع جنوب و جنوب شرقی قرار گرقته و دارای دسنرسی به تراس جنوبی ست. آشپزخانه روبروی سالن پذیرایی قرار دارد و سرویس بهداشتی نیز در ابتدای ورودی واقع است.

واحد شمالی ساختمان

واحد شمالی نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری، شامل دو خواب بزرگ است که با اختلاف سطح دو پله از دیگر فضا ها تفکیک شده در واقع اتاق خواب ها به همراه حمام در فیلدی جدا قرار دارند. خواب شمالی دارای تراس می باشد و نور خود را از پنجره رو به تراس دریافت می کند. اتاق خواب واقع در غرب پلان نور خود را از نورگیر دریافت می کند . هر دو اتاق خواب مجهز به کمد دیواری ست. سالن پذیرایی در شمال پلان قرار گرفته و با داشتن پنجره ای شمالی مشکل کمبود نور ندارد. آشپزخانه نیز روبروی سالن پذرایی واقع است.

نمای ساختمان

نمای نقشه سه واحدی جنوبی سه طبقه روی زیر زمین 230 متری به سبک مدرن طراحی شده. تلفیق سنگ تراورتن و آجر تکنو با رنگ‌های کرم و شکلاتی جلوه‌ای گرم، هماهنگ و بسیار چشم‌نواز ایجاد کرده است.

نمای جنوبی ساختمان سه طبقه روی زیر زمین سبک مدرت ترکیبی از سنگ و آجر
