نقشه ساختمان چهار طبقه مسکونی با ابعاد 25×10

2,755,000 تومان

تعداد طبقات ساختمان: چهار طبقه

نوع سازه ساختمان :اسکلت بتنی

سبک طراحی : دوبلکس

موقعیت دسترسی: از شمال

نمای ساختمان : کلاسیک

متریال نما : سنگ تراورتن

محتویات پکیج: شامل فایل های معماری به همراه نمای سه بعدی

خدمات تکمیلی

توضیحات

می خواهم فیلم جزئیات تکمیلی این نقشه را ببینم !

توضیحات طراح در خصوص این نقشه، در فیلم زیر تماشا کنید.

ما سلیقه شما را می شناسیم !

ما به شما کمک میکنیم تا انتخابی مطمئن و مناسب با خواسته هایتان داشته باشید . پس می طلبد تمرکزی جامع بروی نقشه انتخابی خود داشته باشید . در ادامه به معرفی اختصاری طراحی این نقشه ساختمان میپردازیم. در این ویدئو طراح در خصوص تک تک فضای داخلی نقشه توضیح میدهد وشما میتوانید با توجه به معیارهای خود انتخابی صحیح داشته باشید.

به مشاوره و کمک نیاز دارم!

محتویات این پکیج: نقشه ها و جزئیاتی که به آن نیاز دارید.

در صورتی که شما  ارسال نسخه چاپی را انتخاب کرده باشید ، نقشه و جزئیات اجرای مندرج در این پکیج به صورت فیزیکی صحافی شده برای شما پست میشود . در غیر اینصورت شما میتوانید  محصول را به صورت آنلاین از پنل کاربری خود دانلود نموده سپس پرینت بگیرید و از آن استفاده نمایید.

پکیج محصول پروژه 1094

محتویات و جزئیات نقشه هایی که با خرید این محصول دریافت میکنم !

  • سایت پلان

  • پلان طبقات

  • برش از پلان

  • پلان اندازه گذاری

  • پلان شیب بندی

  • پلان آکس بندی

  • نما

  • نمای سه بعدی

  • CD فایلهای مندرج در پکیج

چطور تشخیص دهم که این نقشه مناسب زمین من می باشد.

ابتدا موقعیت و دسترسی زمین تان را با نقشه سایت پلان مورد بررسی قرار دهید. سپس طول زمین و از همه مهمتر عرض زمین خودتان را با مشخصات نقشه  و سایت پلان مقایسه نمائید . در انتها میزان پیشروی همسایه و حد مجازپیشروی نقشه را مطابق با مجوزهای مراجع زیربط کنترل کنید. در صورتی که تمامی این موارد با زمین شما مطابقت داشت این نقشه مناسب زمین شما میباشد .

شماره مشاوره تلفنی طراحی دکوراسیون

اگر ابعاد زمین من با این نقشه مغایرت داشت چکار کنم؟

 اگر ابعاد زمین شما از عرض و طول این نقشه بزرگتر باشد ویرایش نقشه به سهولت قابل اجرا می باشد. کافیست که در بالای صفحه در قسمت خدمات تکمیلی تیک ویرایش نقشه را فعال نمایید و خرید خود را انجام دهید .کارشناسان ما در کوتاهترین زمان ممکن با شما تماس می گیرند. توجه داشته باشید، در صورتی که ابعاد زمین شما از نقشه طراحی شده کوچکتر باشد قبل از  خرید و فعال کردن تیک ویرایش نقشه ، با کارشناسان ما تماس بگیرید.

همچنین میتوانید برای زمین خود درخواست پیش نقشه داشته باشید . در این سرویس یکی از کارشناسان ارشد طراحی ما با شما تماس میگیرند ودر خصوص تمامی جزئییات داخلی ساختمان شما صحبت میشود و مطابق ابعاد و خواسته هایتان یک پیش نقشه اختصاصی برای شما طراحی میشود .

من به یک پیش نقشه احتیاج دارم.

این محصول برای ابعاد چه زمینهایی مناسب است؟

این نقشه برای زمینهای که حداقل  عرض    یا بیشتر  داشته باشند قابل ویرایش است.

برای اطلاع بیشتر با کارشناسان ما تماس بگیرید

مشاوره رایگان

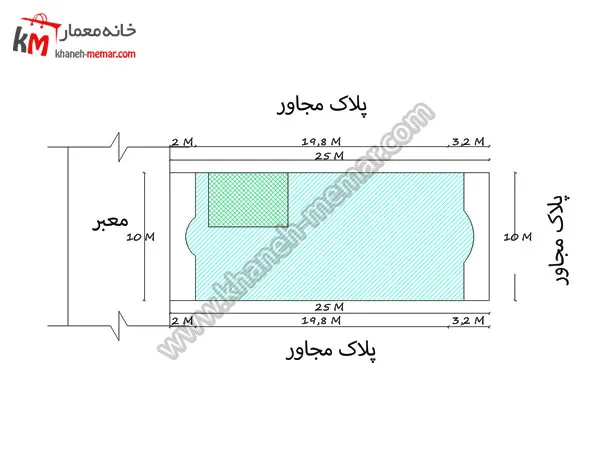

سایت پلان

سایت پلان این خانه لاکچری در زمینی به ابعاد 25×10 و مساحت 250 مترمربع توسط تیم خانه معمار طراحی گردیده است. سایت پلان این خانه از سه طرف محصور می باشد و امکان دسترسی آن فقط از شمال امکان پذیر می باشد.

سایت پلان پروژه 1094

سایت پلان پروژه 1094

ارزش این محصول چقدر است ؟

کافیست که قیمت روز تعرفه نظام مهندسی شهر خودتان را در زیر بنای نقشه ساختمان ضرب کنید. سپس قیمت طراحی نمای ساختمان  را به آن اضافه کنید . اگر طراحی دکوراسیون داخلی برای  این نقشه انجام شده باشد  . آن را هم به این مجموع اضافه کنید . حالا قیمت این محصول را مقایسه نمایید . ملاحظه خواهید کرد که چقدر در هزینه خود صرفه جویی داشته اید. با توجه به اینکه شما یک محصول با کیفیت تهیه نموده اید.

محاسبه قیمت یک نقشه را به من نشان بده !
چرا نقشه خود را از خانه معمار تهیه کنیم

سایر ویژگیهای این محصول را مطالعه کنید

بررسی فضاهای داخلی ، ابعاد و اندازه ها ، موقعیت قرار گیری

نقشه ساختمان چهار طبقه مسکونی

خانه لاکچری دوبلکس چهار طبقه به صورت مسکونی طراحی شده است. کاربری طبقات ساختمان در طبقه همکف به مجموعه استخر و پارکینگ و لابی اختصاص یافته و همچنین طبقه اول و دوم به یک واحد چهار خوابه دوبلکس اختصاص یافته است. طبقه چهارم به یک پنت هوس زیبا و کاربردی اختصاص یافته که در ادامه توضیحات بیشتری خواهیم داد.

طبقه همکف

طبقه همکف این خانه لاکچری دوبلکس چهار خوابه به پارکینگ و استخرولابی اختصاص یافته است.

راه پله ولابی

راه پله و لابی این ساختمان در جبهه ی شمال شرقی مشرف به کوچه و کنار پارکینگ طراحی شده است. راه پله این ساختمان دارای یک آسانسورنفربر هم می باشد.راه پله و لابی به ترتیب دارای مساحت 24و 11 مترمربع می باشد.

پارکینگ

پارکینگ این ساختمان در جبهه ی جنوب و شرق مابین فضای استخر و راه پله طراحی شده است. پارکینگ این ساختمان دارای ظرفیت 4 خودرو می باشد.پارکینگ این ساختمان دارای مساحت 104 مترمربع می باشد.

فضای استخر

فضای استخر این مجموعه در جبهه ی جنوب مشرف به حیاط پشت ساختمان و در انتهای ساختمان کنار پارکینگ طراحی شده است. مجموعه استخر این ساختمان دارای فضاهایی مثل رختکن و سرویس بهداشتی و حمام و سونا و جکوزی و استخر در مجموعه خود جای داده است.مجموعه استخر دارای مساحت 51 مترمریع می باشد

طبقه اول

طبقه اول این خانه لاکچری اختصاص یافته به یک واحد دوبلکس که در دو طبقه به صورت تمام دوبلکس طراحی شده است. در خانه های دوبلکس فضاها به دو عرصه عمومی و خصوصی تقسیم می شوند که عرصه عمومی شامل آشپزخانه و مطبخ و ناهار خوری و پذیرایی و هال نشیمن و پله دوبلکس می باشد.همچنین عرصه خصوصی شامل پنتری ، نشیمن ، خواب والدین و فرزندان در کنار تراس هوسینگ شمالی و جنوبی طراحی شده است.

آشپزخانه

آشپزخانه این خانه لاکچری در جنوب غربی کنار هال نشیمن در انتهای ساختمان مشرف به تراس هوسینگ جنوبی و حیاط پشت ساختمان بصورت ال شکل طراحی شده است. در آشپزخانه های ال شکل مطبخ در ضلع کوچک ال شکل و آشپزخانه در ضلع بزرگتر ال شکل طراحی می شود.همچنین فضای میز ناهار خوری در جلوی آشپزخانه طراحی شده است. آشپزخانه، مطبخ ، و ناهار خوری به ترتیب دارای مساحت 22 و 7 و 10 مترمربع طراحی شده است.

هال نشیمن

هال نشیمن این خانه لاکچری در ضلع جنوب شرقی کنار آشپزخانه و انتهای ساختمان مشرف به تراس هوسینگ شمال و حیاط پشت ساختمان طراحی شده است.هال نشیمن با یک دست مبلمان راحتی مانند کاناپه دیزاین می گردد.

پذیرایی

پذیرایی این خانه در  ضلع شمال غربی کنار راه پله و جلوی آشپزخنه مشرف به تراس هوسینگ شمال طراحی شده است. پذیرایی این خانه با مبلمان سلطنتی دیزاین می گردد. پذیرایی این خانه دارای مساحت 50 مترمربع می باشد.

پله دوبلکس

پله دوبلکس این خانه لاکچری در ضلع شرقی مابین هال نشیمن و سرویس بهداشتی مشرف به پذیرایی و آشپزخانه به صورت گرد طراحی شده است.قرارگیری پله گرد در محیط ساختمان جلوه محیط داخل را بسیار جذاب ساخته است. پله دوبلکس دارای مساحت 15 مترمربع می باشد.

سرویس بهداشتی

سرویس بهداشتی این خانه لاکچری در ضلع شرقی مابین پله دوبلکس و راه پله درپیش ورودی ساختمان طراحی شده است. سرویس بهداشتی دارای مساحت 4.5 مترمربع می باشد.

تراس هوسینگ

تراس هوسینگ طبقه اول در شمال و جنوب به صورت مستطیلی طراحی شده است. قرار گیری تراس هوسینگ درجلوی نما جذابیت بسیار فوق العاده ایبه نمای ساختمان بخشیده است. تراس هوسینگ شمالی و جنوبی به ترتیب دارای مساحت 12.5 و 17 مترمربع می باشد

طبقه دوم

طبقه دوم این خانه لاکچری اختصاص یافته به عرصه خصوصی که شامل پنتری،نشیمن و خواب والدین و فرزندان در کنار پله دوبلکس و تراس هوسینگ طراحی شده است. در ادامه به توضیحات بیشتری می پردازیم.

پنتری

پنتری عرصه خصوصی در جبهه ی غربی مابین هال نشیمن و خواب والدین مشرف به پله دوبلکس طراحی شده است.پنتری عرصه خصوصی دارای مساحت 8مترمربع می باشد.

نشیمن

نشیمن عرصه خصوصی در جبهه ی غربی مابین خواب والدین و پنتری مشرف به پله دوبلکس طراحی شده است. نشیمن راحتی عرصه خصوصی با مبلمان سلطنتی دیزاین می گردد.نشیمن راحتی دارای مساحت 11 مترمربع می باشد.

خواب والدین

خواب والدین عرصه خصوصی در جبهه ی جنوب غربی کنار خواب فرزند جنوبی و نشیمن مشرف به تراس هوسینگ و حیاط طراحی شده است.این خواب مجهز به کمد دیواری و جارختخوابی و مسترو تراس می باشد.خواب والدین دارای مساحت 26 مترمربع می باشد.

خواب فرزندان

خواب فرزندان عرصه خصوصی در جبهه ی جنوب شرق و شمال شرقی و شمال غربی مشرف به تراس هوسینگ جنوب و شمال طراحی شده است. خواب فرزندانمجهز به کمد دیواری و مستر می باشد.خوابهای فرزندان به ترتیب دارای مساحت 27.5و25و21 مترمربع می باشد.

سرویس حمام

حمام عرصه خصوصی در جبهه ی شرقی مابین پله دوبلکس و آسانسور طراحی شده است. سرویس حمام مجهز به وان و توالت فرنگی و روشویی می باشد.

تراس هوسینگ

تراس هوسینگ این ساختمان در جبهه ی شمالیو جنوبی مشرف به کوچه و حیاط پشت در جلوی نما به صورت نیم دایره طراحی شده است. قرارگیری تراس در جلوی ساختمان جذابیت نما را بسیاربیشتر ساخته است. تراس هوسینگ شمال و جنوب دارای مساحت 20 و 17 مترمربع می باشد.

پنت هوس

پنت هوس این خانه لاکچری در طبقه سوم به صورت گرد طراحی شده است. پنت هوس این خانه دارای شاه نشین و پنتری و سرویس بهداشتی و روف گاردن می باشد.

پنتری

پنتری پنت هوس این خانه در جبهه ی غربی مشرف به روف گاردن جنوبی طراحی شده است. پنتری این پنت هوش دارای مساحت 11 مترمربع می باشد.

شاه نشین

شاه نشین پنت هوس این خانه لاکچری در جبهه ی شمالی مشرف به کوچه به صورت نیم دایره ای طراحی شده است. شاه نشین پنت هوس دارای مساحت 30 مترمربع می باشد.

سرویس بهداشتی

سرویس بهداشتی این پنت هوس در جبهه ی شرقی مابین راه پله وآسانسورطراحی شده است. سرویس بهداشتی دارای مساحت 2.6 مترمربع می باشد.

روف گاردن

روف گاردن پنت هوس این خانه لاکچری در جبهه ی جنوبی پنت هوس طراحی شده است. روف گاردن پنت هوس دارای مساحت 100مترمربع می باشد.

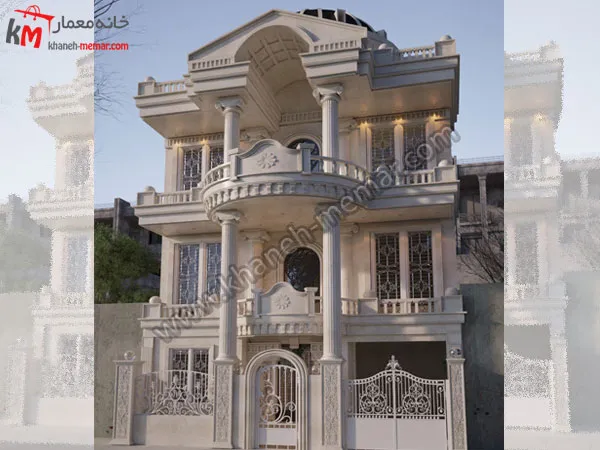

نمای ساختمان

نمای طراحی شدهبرای این ساختمان در جبهه ی شمال و جنوبی به صورت کلاسیک طراحی شده است. در نماهای کلاسیک از ستون و تاج و ابزار برای جلوه ساختمان استفاده شده است. در نماهای کلاسیک باید از قرینگی استفاده شود. کلیه مصالح بکار رفته در نما از جنس سنگ تراورتن می باشد.

نمای ساختمان پروژه 1094

نمای ساختمان پروژه 1094

نمای جنوبی پروژه 1094

نمای جنوبی پروژه 1094
