نقشه ویلایی یک طبقه30.20×10.22

2,100,000 تومان

تعداد طبقات ساختمان: یک طبقه

نوع سازه ساختمان : اسکلت بتنی

سبک طراحی : فلت

موقعیت دسترسی ساختمان : از غرب

سبک طراحی نما : سبک مدرن

محتویات پکیج : نقشه های معماری به همراه نما سه بعدی ساختمان



خدمات تکمیلی

توضیحات

می خواهم جزئیات تکمیلی این نقشه را ببینم !

ما سلیقه شما را می شناسیم !

ما به شما کمک میکنیم تا انتخابی مطمئن و مناسب با خواسته هایتان داشته باشید . پس می طلبد تمرکزی جامع بروی نقشه انتخابی خود داشته باشید . در ادامه به معرفی اختصاری طراحی این نقشه ساختمان میپردازیم. در این ویدئو طراح در خصوص تک تک فضای داخلی نقشه توضیح میدهد وشما میتوانید با توجه به معیارهای خود انتخابی صحیح داشته باشید.

به مشاوره و کمک نیاز دارم!

محتویات این پکیج: نقشه ها و جزئیاتی که به آن نیاز دارید.

در صورتی که شما  ارسال نسخه چاپی را انتخاب کرده باشید ، نقشه و جزئیات اجرای مندرج در این پکیج به صورت فیزیکی صحافی شده برای شما پست میشود . در غیر اینصورت شما میتوانید  محصول را به صورت آنلاین از پنل کاربری خود دانلود نموده سپس پرینت بگیرید و از آن استفاده نمایید.

محتویات و جزئیات نقشه هایی که با خرید این محصول دریافت میکنم !

  • سایت پلان

  • پلان طبقات

  • برش از پلان

  • پلان اندازه گذاری

  • پلان شیب بندی

  • پلان آکس بندی

  • نما

  • نمای سه بعدی

  • CD فایلهای مندرج در پکیج

چطور تشخیص دهم که این نقشه مناسب زمین من می باشد.

ابتدا موقعیت و دسترسی زمین تان را با نقشه سایت پلان مورد بررسی قرار دهید. سپس طول زمین و از همه مهمتر عرض زمین خودتان را با مشخصات نقشه  و سایت پلان مقایسه نمائید . در انتها میزان پیشروی همسایه و حد مجازپیشروی نقشه را مطابق با مجوزهای مراجع زیربط کنترل کنید. در صورتی که تمامی این موارد با زمین شما مطابقت داشت این نقشه مناسب زمین شما میباشد .

شماره مشاوره تلفنی طراحی دکوراسیون

اگر ابعاد زمین من با این نقشه مغایرت داشت چکار کنم؟

 اگر ابعاد زمین شما از عرض و طول این نقشه بزرگتر باشد ویرایش نقشه به سهولت قابل اجرا می باشد. کافیست که در بالای صفحه در قسمت خدمات تکمیلی تیک ویرایش نقشه را فعال نمایید و خرید خود را انجام دهید .کارشناسان ما در کوتاهترین زمان ممکن با شما تماس می گیرند. توجه داشته باشید، در صورتی که ابعاد زمین شما از نقشه طراحی شده کوچکتر باشد قبل از  خرید و فعال کردن تیک ویرایش نقشه ، با کارشناسان ما تماس بگیرید.

همچنین میتوانید برای زمین خود درخواست پیش نقشه داشته باشید . در این سرویس یکی از کارشناسان ارشد طراحی ما با شما تماس میگیرند ودر خصوص تمامی جزئییات داخلی ساختمان شما صحبت میشود و مطابق ابعاد و خواسته هایتان یک پیش نقشه اختصاصی برای شما طراحی میشود .

من به یک پیش نقشه احتیاج دارم.

این محصول برای ابعاد چه زمینهایی مناسب است؟

این نقشه برای زمینهای که حداقل  عرض    یا بیشتر  داشته باشند قابل ویرایش است.

برای اطلاع بیشتر با کارشناسان ما تماس بگیرید

مشاوره رایگان

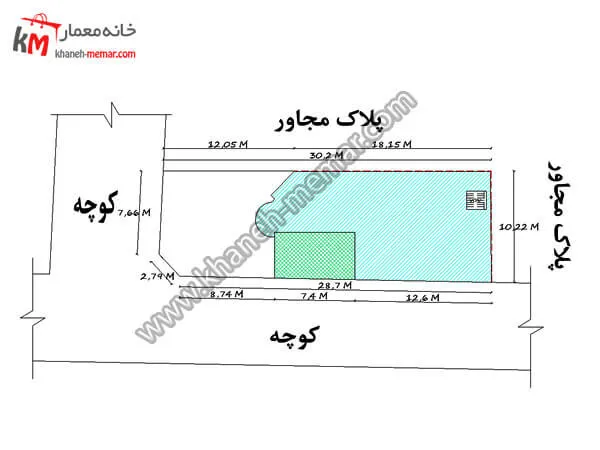

پلان موقعیت

سایت پلان نقشه ویلایی یک طبقه در زمینی به مساحت 308متر مربع طراحی شده است. میزان پیشروی در ضلع شرقی 15/18 سانتی متر و در ضلع غربی 20 سانتی متر می باشد. این ساختمان یک طبقه زیز بنایی به مساحت 235 متر مربع را به خود اختصاص داده که کمی از میزان پیشروی  60% بیشتر است. طراحی بنا به درخواست کارفرما در خلاف جهت قبله ساخته شده است. حیاط ساختمان در ضلع شمالی ساختمان در نظر گرفته شده است.

سازه ساختمان ویلایی یک طبقه به صورت اسکلت بتنی در نظر گرفته شده است. مزایای ساختمان اسکلت بتنی این است که در سازه های اسکلت بتنی از دیوار برشی برای مهار بار فشار زلزله بر روی ساختمان استفاده میشود. اما در ساختمان هایی با سازه فلزی از بادبند برای مهار بار زلزله استفاده میشود در سازه های فلزی در صورتی که امکان اجرای بادبند برای ساختمان نباشد باید از قاب خمشی استفاده بشود که در سازه های فلزی  اجرای قاب خمشی بسیار زیاد است و به همین دلیل مقرون به صرفه نیست که از سازه های فلزی استفاده شود. و به همین دلیل سازه بتنی را برای ساختمان پیشنهاد داده شده است.

سایت پلان پروژه 875

ارزش این محصول چقدر است ؟

کافیست که قیمت روز تعرفه نظام مهندسی شهر خودتان را در زیر بنای نقشه ساختمان ضرب کنید. سپس قیمت طراحی نمای ساختمان  را به آن اضافه کنید . اگر طراحی دکوراسیون داخلی برای  این نقشه انجام شده باشد  . آن را هم به این مجموع اضافه کنید . حالا قیمت این محصول را مقایسه نمایید . ملاحظه خواهید کرد که چقدر در هزینه خود صرفه جویی داشته اید. با توجه به اینکه شما یک محصول با کیفیت تهیه نموده اید.

محاسبه قیمت یک نقشه را به من نشان بده !
چرا نقشه خود را از خانه معمار تهیه کنیم

سایر ویژگیهای این محصول را مطالعه کنید

بررسی فضاهای داخلی ، ابعاد و اندازه ها ، موقعیت قرار گیری

مشخصات پروژه در یک نگاه

نقشه ویلایی یک طبقه در زمینی به مساحت 308 مترمربع با موقعیت دسترسی از سمت شمالی و غربی ساختمان طراحی شده است. دسترسی اصلی ساختمان از سمت غربی ساختمان و همچنین دسترسی دیگری از سمت حیاط می باشد که همان دسترسی حیاط هم از معبر کم عرض و 8 متری امکان پذیر مباشد. طبقه همکف سه خوابه و یکی از خوابها مستر می باشد. نمای ساختمان تلفیقی از سنگ و آجر است .

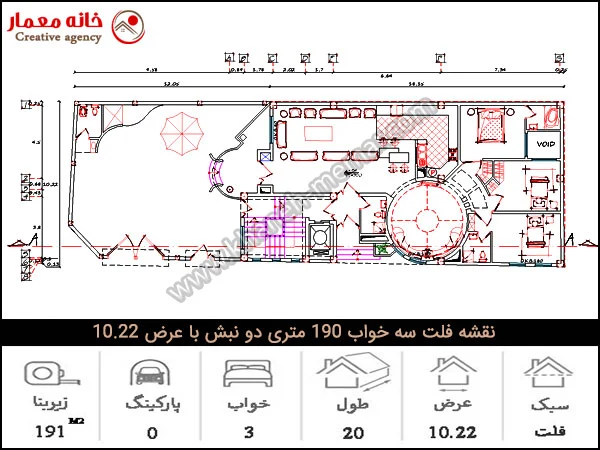

طبقه همکف

طبقه همکف نقشه ویلایی یک طبقه در تراز 54 سانتی متر از سطح معبر طراحی شده است.پلان طبقه همکف شامل زیر فضاهایی مانند پذیرایی و آشپز خانه و نشیمن و خواب والدین و همچنین دو اتاق خواب برای فرزندان می باشد که در ادامه به توضیح تک تک فضا ها می پردازیم.

نشیمن راحتی و نشیمن مهمان

در این نقشه خانه ویلایی یک طبقه ما دو فضای نشیمن طراحی کردیم که یکی استفاده دورهمی اعضای خانواده و دیگری برای پذیرایی از مهمان است.نشیمن عمومی یا همان سالن پذیرایی در ضلع شمالی و مشرف به حیاط در نظر گرفته شده. آشپز خانه در پشت پذیرایی و در همجواری هم قرار دارند.ابعاد مناسب پذیرایی به کارفرما اجازه استفاده از یک دست مبلمان سلطنتی می دهد و متراژ این فضا 34.5 متر مربع است.اگر کارفرما قصد استفاده از فرش در دکوراسیون داشته باشد این فضا امکان استفاده از دو عدد فرش 12 متری را به کارفرما می دهد.نور فضا از طریق پنجره بزرگی که در جلوی پذیرایی و ضلع شمالی قرار گرفته تامین می شود.

نشیمن دوم که برای دورهمی خانوادگی است در ضلع غربی واقع شده. هندسه قضای نشیمن به شکل دایره ای است که جلوه بسیار زیبایی را به فضای خانه بخشیده است.طراحی مدور این فضا به همراه مبلمان دایره ایی شکل فضایی سرشار از صمیمیت را برای اعضای خانواده ایجاد می کند.تلویزیون نیز در همین فضا قرار داده شده تا اعضای علاوه بر تماشای تلوزیون از دور هم بودن نیز لذت ببرند. مساحت اختصاص یافته به نشیمن راحتی 20 متر مربع می باشد. می توانید از محصول نقشه خانه یک طبقه با سازه اسکلت بتن و نمای کلاسیک هم دیدن کنید.

ریز فضاهای پروژه 875

آشپزخانه ساختمان یک طبقه

آشپزخانه نقشه ویلای یک طبقه در ضلع شرقی ساختمان ما بین فضای خصوصی و عمومی قرار گرفته است. قرار گیری آشپزخانه در این نقطه ، خدمات رسانی به تمامی نقاط خانه را میسر ساخته است.فضای آشپزخانه به صورت باز طراحی شده است که جلوه بسیار زیبایی به پذیرایی بخشیده است.در راستای آشپزخانه اصلی  فضایی به عنوان آشپزخانه کثیف یا سرخ پزخانه در نظر گرفته شده. نحوه قرارگیری آن در مکانی می باشد که از دید مزاحم دور است و وجود سرخ پزخانه به مرتب بودن فضای آشزخانه اصلی کمک کرده و خانم خانه می تواند به راحتی در این فضا به فعالیت بپردازد.

ناهار خوری

ناهار خوری ساختمان در ضلع شرق و مابین فضای آشپزخانه و پذیرایی قرار گرفته است. نوع هندسه به صورتی است که جای دادن یک میز ناهار خوری 4 و 6 نفری را در خود میسر ساخته است.در کنار ناهار خوری دیوار مطبخ قرار دارد که با قرار گیری یک پنجره گرد جلوه ی فضای ناهار خوری را دو چندان ساخته است.متراژ در نظر گرفته شده بری ناهار خوری5.4 متر مربع را به خود اختصاص داده است.

اتاق خواب های نقشه ویلایی یک طبقه

این ساختمان یک طبقه دارای سه خواب است.بزرگترین خواب متعلق به والدین است و در ضلع جنوب شرقی ساختمان قرار گرفته است. این خواب مستر بوده و دارای کمد دیواری نیز می باشد. نور اتاق خواب والدین از طریق نورگیری که برای فضا در نظر گرفته شده تامین می شود. همچنین متراژ در نظر گرفته شده برای کل فضای خواب با مستر و کمد دیواری 18.3 متر مربع را به خود اختصاص داده است.

خواب فرزندان در بهترین نقطه در ضلع جنوبی ساختمان طراحی شده است.نور مورد نیاز یکی از اتاق ها از طریق پنجره طراحی شده در اتاق تامین می شود و اتاق خواب دیگر، نور خود را از نور گیر تامین می کند. متراژ اتاق ها به ترتیب 13 و 18 متر مربع مساحت دارند. هر دو اتاق مجهز به کمد دیواری نیز می باشند.

از پروژه نقشه ساختمان مسکونی یک طبقه شمالی با سازه مصالح بنایی و نمای مدرن را هم دیدن کنید.

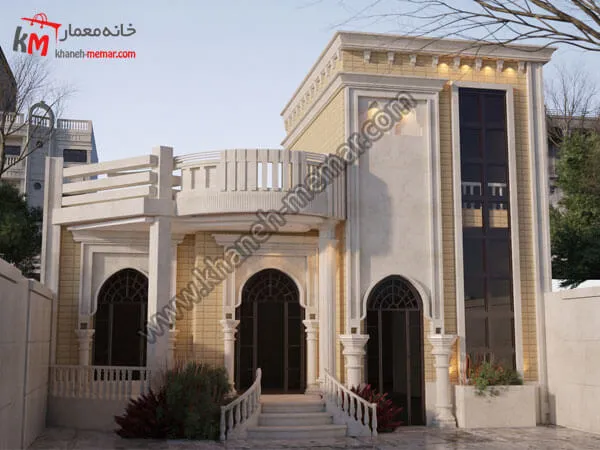

نمای ساختمان

نمای ساختمان ترکیبی خاص ار نمای مدرن به همراه المانهایی از سبک سنتی است. نوع ریتم های انتخاب شده برای نما، ترکیبی مدرن از نماست و المانهایی مثل پنجره ها و باکس های به کار رفته برگرفته از طراحی سنتی است که به خوبی با یگدیگر آمیخته شده و نمایی خاص را ایجاد کرده. همچنین متریال استفاده شده در نما از جنس آجر و سنگ می باشد.

نمای ساختمان پروژه 875

اطلاعات بیشتر

طول

۲۲ متر مربع

عرض

۹.۵۴ متر مربع

مساحت زمین

۲۱۶ متر مربع

پیشروی سمت چپ

۱۷.۵ متر مربع

پیشروی سمت راست

۱۷.۵ متر مربع

موقعیت زمین و دسترسی

از دو جهت (جنوب – غرب)

مجموع زیربنا

۳۳۶ متر مربع

تعداد طبقات

۲ طبقه (همکف – اول)

نوع سازه

اسکلت بتنی

سبک طراحی

دوبلکس

پذیرایی

۶۰ متر مربع

هال نشیمن 1

×

خواب میهمان

۱۸ متر مربع

حمام

×

سرویس بهداشتی

3 متر مربع

آشپزخانه

۱۶ متر مربع

مطبخ

۶.۵ متر مربع

ناهار خوری

۱۱ متر مربع

پله طبقات

۵.۵ متر مربع

وید

×

راهرو

3.5 متر مربع

حجم دیوارها

12 متر مربع

نشیمن

×

پنتری

×

خواب والدین

۱۴.۳۰ متر مربع

خواب 01

۱۴.۵ متر مربع

خواب 02

۱۶ متر مربع

خواب 03

۱۷ متر مربع

سرویس حمام

۳ متر مربع

توالت

۳.۵ متر مربع

راه پله

3 متر مربع

نورگیر

9.5 متر مربع

تراس حوسینگ

16.5 متر مربع

میزان دیوارها

×
