پلان و نمای ساختمان | ساختمان دوبلکس21×10.5

800,000 تومان

موقعیت دسترسی ساختمان : شمال

تعداد طبقات ساختمان :سه طبقه

سازه ساختمان:اسکلت بتنی

سبک طراحی:دوبلکس

نما :تلفیقی از سنگ و آجر

خدمات تکمیلی

• اگر قصد ویرایش این نقشه را دارید
• ویرایش مورد نظر خود را انتخاب کنید ،سپس اقدام به خرید نمایید
• توجه : لطفا قبل از انتخاب خدمات تکمیلی،با کارشناسان ما تماس بگیرید
• سفارش خود راجهت انجام ویرایش به اطلاع ما برسانید
• ویرایش نما فقط شامل یک وجه ساختمان میباشد
• ویرایش شامل دکوراسیون داخلی نمی باشد

نقد و بررسی

پلان و نمای ساختمان 3 طبقه دوبلکس در زمینی  محدود به ابعاد 21×5/10 آماده گردیده.

پلان و نمای ساختمان

پلان و نمای ساختمان 3 طبقه

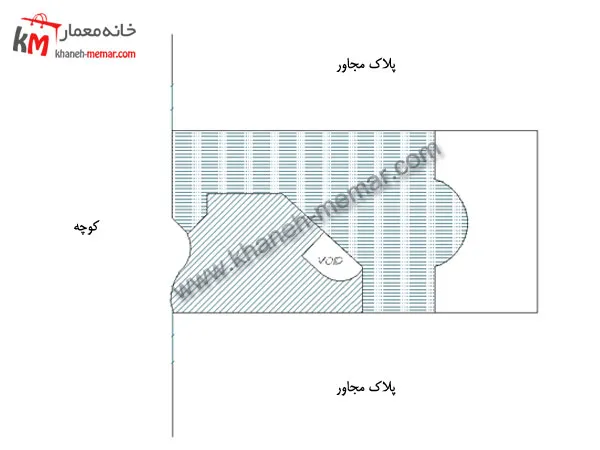

سایت پلان دارای موقعیت دسترسی از شمال یا در به ساخت است.سازه ی آن اسکلت بتنی و ساختمان 60% پیشروی داشته است.ساختمان در 3 طبقه زیرزمین،همکف،اول بر طبق جدیدترین متدهای روز دنیا طراحی گردید.

طبقه زیرزمین

دراین پلان و نمای ساختمان آماده شده در زیرزمین استخر بزرگی به عمق 2 متر طراحی شد که دارای پنجره های هلال شکل زیبای سرتاسری می باشد.فضای استخر دلباز و محیطی دنج و خانوادگی برای شنا فراهم شده است.

سبک طراحی طبقات اول و دوم دوبلکس و به گونه ای صورت گرفت که هال نشیمن عمومی به همراه میز tv در طبقه همکف و با چند پله بسیار شیک از فضای پذیرایی مهمانان جدا شده است.نشیمن مهمانان بزرگ  و به زیبایی در گوشه جنوبی ساختمان طراحی که با آشپزخانه ال شکل مدرن در قسمت شمال روبروی هم قرار گرفت و در عین دسترسی راحتی که دارد به زیبایی در دکوراسیون خانه نمایان است.

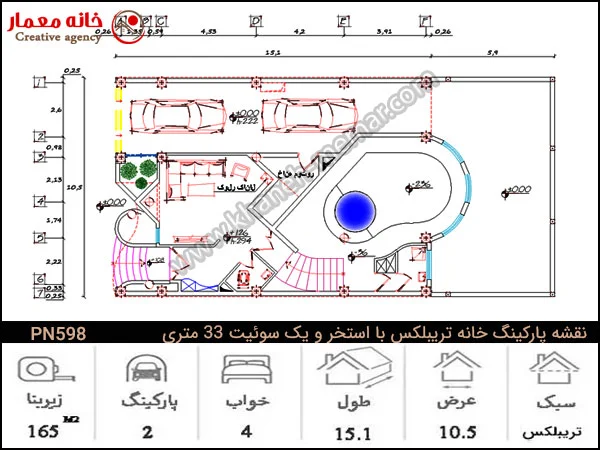

طبقه همکف

طبقه دوم

عرصه خصوصی که شامل خوابها و سرویس های بهداشتی می باشد در طبقه دوم طراحی و توسط پله ی هلال شکل لوکسی که در کنار نشیمن طراحی شده ارتباط می گیرد.خانه 4 خوابه بوده که  تمامی آنها بزرگ و جادار است.یکی از اتاق ها به والدین اختصاص یافت و مستر می باشد.خانه هیچ گونه پرتی فضا ندارد و این جزء طراحی های فوق العاده است که از تک تک فضاها به نحو احسن استفاده شده و کارایی دارند.

طبقه دوم

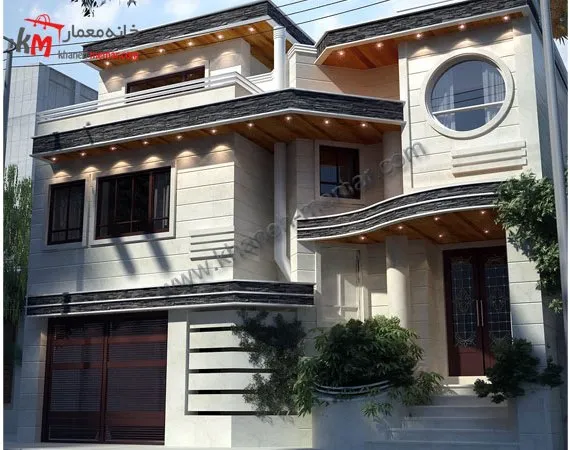

نما

آخر مطلب به نمای ساختمان می پردازیم که جزء زیباترین نماها است.ریتم های افقی و عمودی به همراه متریال های مختلف از جنس سنگ و آجر که در آن بکار رفته ویو فوق العاده ای به آن داده و چشم هر بیننده ای را تسخیر خود می کند.

نمای مدرن ساختمان

محتویات پکیج

  • سایت پلان
  • پلان طبقه زیرزمین
  • پلان طبقه همکف
  • پلان طبقه اول
  • پلان اندازه گذاری طبقه زیرزمین
  • پلان اندازه گذاری طبقه همکف
  • پلان اندازه گذاری طبقه اول
  • پلان شیب بندی
  • پلان فنداسیون
  • پلان تیرریزی طبقات
  • نما جنوبی

نما

  • نمایش نما 3D از سمت جنوب

نقاط ضعف:

× پله های داخل خانه

نقاط قوت:

↑ طراحی زیبا

سبک طراحی تمام دوبلکس

دارای پارکینگ مسقف

خواب مستر

عدم پرتی فضا

تفکیک مناسب حریم عمومی و خصوصی فضاها

طراحی نما به سبک مدرن

↑ نورپردازی نما در شب

↑ طراحی تلفیقی سنگ و آجر

↑ دارای نورگیری طبیعی

مشخصات فایل

فایل پلان های معماری ~ 6 مگابایت

فایل نما ساختمان ~ 1 مگابایت

منبع دانلود :شرکت فنی مهندسی خانه معمار

دانلود نقشه

دانلود پلان های معماری – 6.18 مگابایت

دانلود نمای (3d) سه بعدی – 974 کیلوبایت
