نقشه ساختمان آپارتمانی چهار طبقه اسکلت بتنی تجاری مسکونی 180 متری 20×9/30

3,296,200 تومان

تعداد طبقات ساختمان : چهار طبقه

نوع سازه ساختمان : اسکلت بتنی

موقعیت دسترسی ساختمان : جنوب و غرب

نمای ساختمان : سنگ سفید عباس آباد

سبک طراحی : آپارتمانی

محتویات پکیج : فایل کامل نقشه معماری و نمای ساختمان

خدمات تکمیلی

• اگر قصد خرید این نقشه را دارید و نیاز به ویرایش دارید
• ویرایش مد نظرتون را انتخاب کنید و به ما اطلاع دهید
• ویرایش نما فقط شامل یک وجه ساختمان میباشد
• ویرایش شامل دکوراسیون داخلی نمی باشد

توضیحات

مشخصات پروژه در یک نگاه

نقشه ساختمان تجاری مسکونی در زمینی به مساحت 190 مترمربع طراحی شده توسط شرکت مهندسی خانه معمار است.موقعیت دسترسی ساختمان از دو طرف غرب و جنوب واقع شده است. سازه ساختمان اسکلت بتنی و دارای یک واحد تجاری در طبقه همکف می باشد. پارکینگ در پشت واحد تجاری و ظرفیت 3 خودرو را دارد.طبقات اول و دوم مسکونی بصورت تیپ و واحدها دو خوابه می باشند.

نقشه ساختمان تجاری مسکونی

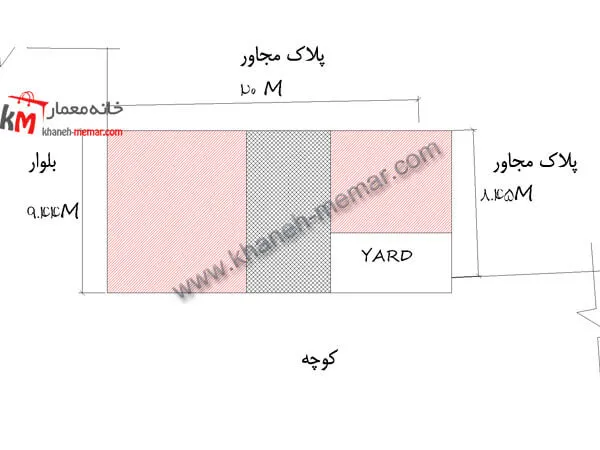

سایت پلان تجاری ساده پروژه در زمینی با موقعیت دسترسی از غرب و جنوب واقع شده و درز انقطاع های اطراف آن با پلاک های مجاور جهت حفظ منزل در زمان زلزله و جلوگیری از خطرات احتمالی به میزان 5 سانتی متر رعایت شده است.وجود بلوار اصلی روبروی این زمین و موقعیت عالی آن و خواسته کارفرما به ما اجازه طراحی نقشه مغازه دو طبقه تجاری با یک نیم طبقه را داد.
سایت پلان نقشه ساختمان تجاری مسکونی

پلان موقعیت

دسترسی اصلی ساختمان از سمت غرب پلان و سمت بلوار می باشد. دسترسی دوم ساختمان که در قسمت جنوبی تعبیه شده برای رفت و آمد ساکنین در نظر گرفته شد تا مزاحمتی برای عبور و مرور جلوی مغازه وجود نداشته باشد.سازه ساختمان اسکلت بتنی طراحی شد که از نظر مقاومت و ایجاد فضای بازتر حرف اول را می زند.سازه اسکلت بتنی خوشبختانه به ما این اجازه را می دهد تا فضاها را بزرگتر و باب میل مشتری طراحی کنیم.

طبقه همکف

سیرکولاسیون اصلی پلان که همان تجمع رفت و آمد ساکنین است در مرکز قرار گرفت و بوسیله دستگاه پله و آسانسور انجام می شود.واحد تجاری این ساختمان با چند پله زیبا در سمت غرب مزین شده و مشتری ها را به داخل دعوت می کند. فلاور باکس های طراحی شده اطراف ورودی به حس دعوت کنندگی این مغازه افزوده و جلوه ی دیگری به آن بخشیده اند.درب های سرتاسری فروشگاه دید وسیعی را برای محوطه داخل بوجود آورده و به خوبی نور طبیعی را دریافت می کند.

از پروژه نقشه تجاری مسکونی سه طبقه که دارای نمای تلفیقی سنگ تراورتن شکلاتی و عباس آباد است هم دیدن کنید.

طبقه تجاری نقشه ساختمان چهار طبقه

طبقه تجاری نقشه ساختمان چهار طبقه دارای مساحت 70 متر مربع در همکف و  28 متر مربع در نیم طبقه بالا می باشد.سرویس بهداشتی مجزایی برای رفاه حال افراد در نیم طبقه بالا طراحی شد و به آسانی با پله هایی که در جنوب فروشگاه مد نظر گرفته شده اند دسترسی دارد. نور غربی ساختمان بدلیل اینکه از قدرت زیادی برخوردار نیست موجب شد تا در دیوار جنوبی مغازه پنجره ای قرار گیرد تا نور قوی جنوب وارد شود.

پارکینگ

پارکینگ با ظرفیت سه خودرو در سمت شرقی پلان و پشت طبقه تجاری طراحی و از درب کرکره ای جنوبی راه دارد.پارکینگ مسقف مزیت خوب یک ساختمان محسوب شده می شود و ساکنین نگران وسیله نقلیه خود نیستند.فضای پشت ماشین ها کافی و خودورها به راحتی از پارکینگ بیرون می آیند.برای عبور و مرور ساکنین از پارکینگ به منازل خود درب جداگانه ای که در راه پله باز می شود قرار گرفت تا به راحتی خود را به آسانسور برسانند.

پروژه پلان مسکونی تجاری که دارای چهار طبقه و در زمینی به مساحت 100 متر مربع طراحی شده را هم می توانید مشاهده کنید.

پارکینگ ساختمان تجاری مسکونی

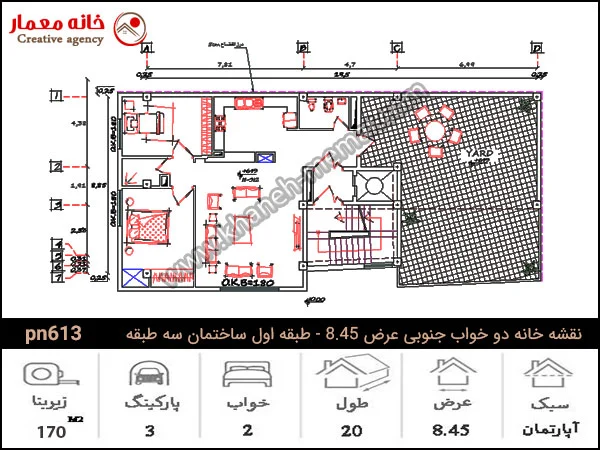

طبقه اول نقشه ساختمان تجاری مسکونی

طبقه اول این ساختمان تجاری مسکونی به یک واحد مستقل دو خوابه تعلق گرفت. اتاق خوابها در قسمت غربی خانه قرار گرفتند و به مساحت های 13 و 17 متر مربع می باشند.خواب والدین و فرزندان با دو کمد بزرگ و جادار تجهیز شده و ساکنین هیچ گونه مشکل کمبود جایی ندارند.فیلدی که میان خوابها،سرویس بهداشتی و نشیمن طراحی شده باعث جدا شدن عرصه خصوصی از عمومی خانه بوده و حریم اتاق ها به خوبی حفظ شده است.

نشیمن در سمت جنوبی منزل طراحی و دارای مساحت مناسبی جهت فرش کردن و چیدمان مبل می باشد.ظرفیت خوب نشیمن اجازه چیدن یک دست مبل نه نفره را به خانم منزل داده است.آشپزخانه دارای فضای کافی و قابل رفت و آمد به ابعاد 2.20 ×3.11 می باشد.مثلث کار به درستی در این مکان رعایت و با کابینت های جادار و زیبا مجهز شده است.حریم میان آشپزخانه و نشیمن بوسیله اوپنی که طراحی شد از هم جدا شده و اوپن به عنوان میز کاری برای خانم منزل نیز کارایی دارد.دید وسیع از آشپزخانه به نشیمن و بالعکس موجب دیده شدن بهتر دکوراسیون است .همچنین در موقع لزوم دیدن بچه ها توسط مادرشان شده است.کمد دیواری کنار اوپن به جلوه آن افزوده همچنین به دکوراسیون داخلی منزل نیز منظره ای زیبا بخشیده است. پروژه ساختمان تجاری مسکونی پنج طبقه دارای که دارای نمای مدرن ترکیب آجر و سنگ است را هم مشاهده کنید.



حیاط ساختمان

فضای قابل توجه و بی نظیری از نقشه ساختمان تجاری مسکونی که بسیار جلوه می کند وجود بالکن های بزرگ بوده که حیاط هر واحد را شامل می شود.حیاط این ساختمان در نوع خود بی نظیر و بدلیل داشتن ارتفاع از سطح زمین برای افراد اجازه دید وسیع به اطراف را بدون مزاحمت محیا ساخته است. حیاط این طبقه دارای مساحت فوق العاده 71 متر مربع بوده و از آن جایی که از بعضی منازل ویلایی مساحت بیشتری دارد پلان فوق العاده ای محسوب می شود.

طبقه دوم نقشه ساختمان تجاری مسکونی

طبقه دوم کاملا تیپ طراحی شده اما به اختصار راجب آن توضیح می دهم.طبقه دوم نیز یک واحد مستقل دو خوابه بوده و از همان طراحی طبقه پایین تبعیت می کند.نشیمن این طبقه هم قابلیت چیدمان مبل نه نفره را دارا می باشد. پلان سقف ساختمان به درستی شیب بندی شده و خروجی های ناودان ها در جای صحیح مشخص شده اند.

طبقه اول پلان اتوکد ساختمان

ویرایش  رایگان !

درصورت نیاز به ویرایش این محصول درخواست خود را در تب نظرات ثبت نموده و با کارشناسان ما تماس بگیرید .

نمای ساختمان

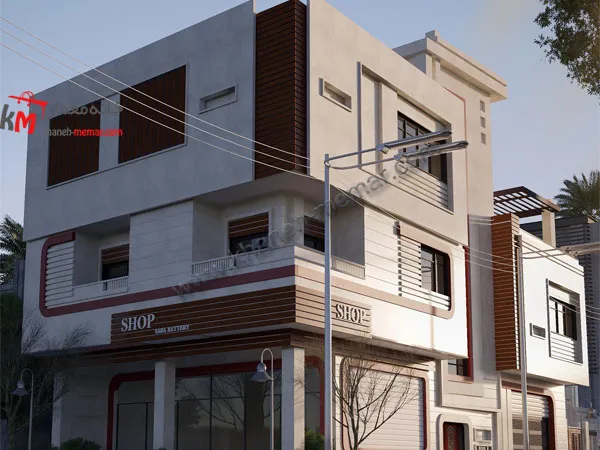

نمای ساختمان نشان دهنده وضعیت اقتصادی و اجتماعی صاحب و سازنده خود بوده و ارتباط قوی بین نمای بیرون و داخل وجود دارد. نمای بیرونی بر اساس وضعیت و کاربری آن از طرح های متفاوتی برخوردار هستند.نمای نقشه ساختمان تجاری مسکونی فوق نیز ازاین قضایا مستثنی نیست و بدلیل کارایی تجاری و مسکونی، نمایی با مصالحی چون سنگ سفید عباس آباد و ترموود قهوه ای طراحی شده که این دو مصالح در کنار هم جذابیت بی نظیری به این پروژه داده و جلوه بصری آن را دو چندان کرده اند. محدوده های شرقی و غربی نما مشخص و مرز خط آسمان به زیبایی می درخشد.

نمای نقشه ساختمان تجاری مسکونی

اطلاعات بیشتر

عرض

9.30

طول

20

نوع سازه.بتنی

√, دارد

دسترسی.جنوب

دارد

دسترسی.غرب

دارد

نوع طراحی.آپارتمانی
