پلان ویلایی دوبلکس دو طبقه اسکلت بتنی جنوبی 330 متری با نمای مدرن 11×29.72

2,100,000 تومان

تعداد طبقات ساختمان: 2 طبقه

نوع سازه ساختمان : اسکلت بتنی

سبک طراحی ساختمان : دوبلکس

موقعیت دسترسی ساختمان : از جنوب

سبک طراحی نما : مدرن

محتویات پکیج : فایل نقشه های معماری +3d نما



خدمات تکمیلی

توضیحات

می خواهم جزئیات تکمیلی این نقشه را ببینم !

ما سلیقه شما را می شناسیم !

ما به شما کمک میکنیم تا انتخابی مطمئن و مناسب با خواسته هایتان داشته باشید . پس می طلبد تمرکزی جامع بروی نقشه انتخابی خود داشته باشید . در ادامه به معرفی اختصاری طراحی این نقشه ساختمان میپردازیم. در این ویدئو طراح در خصوص تک تک فضای داخلی نقشه توضیح میدهد وشما میتوانید با توجه به معیارهای خود انتخابی صحیح داشته باشید.

به مشاوره و کمک نیاز دارم!

محتویات این پکیج: نقشه ها و جزئیاتی که به آن نیاز دارید.

در صورتی که شما  ارسال نسخه چاپی را انتخاب کرده باشید ، نقشه و جزئیات اجرای مندرج در این پکیج به صورت فیزیکی صحافی شده برای شما پست میشود . در غیر اینصورت شما میتوانید  محصول را به صورت آنلاین از پنل کاربری خود دانلود نموده سپس پرینت بگیرید و از آن استفاده نمایید.

پکیج محصول 820

محتویات و جزئیات نقشه هایی که با خرید این محصول دریافت میکنم !

  • سایت پلان

  • پلان طبقات

  • برش از پلان

  • پلان اندازه گذاری

  • پلان شیب بندی

  • پلان آکس بندی

  • نما

  • نمای سه بعدی

  • CD فایلهای مندرج در پکیج

چطور تشخیص دهم که این نقشه مناسب زمین من می باشد.

ابتدا موقعیت و دسترسی زمین تان را با نقشه سایت پلان مورد بررسی قرار دهید. سپس طول زمین و از همه مهمتر عرض زمین خودتان را با مشخصات نقشه  و سایت پلان مقایسه نمائید . در انتها میزان پیشروی همسایه و حد مجازپیشروی نقشه را مطابق با مجوزهای مراجع زیربط کنترل کنید. در صورتی که تمامی این موارد با زمین شما مطابقت داشت این نقشه مناسب زمین شما میباشد .

شماره مشاوره تلفنی طراحی دکوراسیون

اگر ابعاد زمین من با این نقشه مغایرت داشت چکار کنم؟

 اگر ابعاد زمین شما از عرض و طول این نقشه بزرگتر باشد ویرایش نقشه به سهولت قابل اجرا می باشد. کافیست که در بالای صفحه در قسمت خدمات تکمیلی تیک ویرایش نقشه را فعال نمایید و خرید خود را انجام دهید .کارشناسان ما در کوتاهترین زمان ممکن با شما تماس می گیرند. توجه داشته باشید، در صورتی که ابعاد زمین شما از نقشه طراحی شده کوچکتر باشد قبل از  خرید و فعال کردن تیک ویرایش نقشه ، با کارشناسان ما تماس بگیرید.

همچنین میتوانید برای زمین خود درخواست پیش نقشه داشته باشید . در این سرویس یکی از کارشناسان ارشد طراحی ما با شما تماس میگیرند ودر خصوص تمامی جزئییات داخلی ساختمان شما صحبت میشود و مطابق ابعاد و خواسته هایتان یک پیش نقشه اختصاصی برای شما طراحی میشود .

من به یک پیش نقشه احتیاج دارم.

این محصول برای ابعاد چه زمینهایی مناسب است؟

این نقشه برای زمینهای که حداقل  عرض    یا بیشتر  داشته باشند قابل ویرایش است.

برای اطلاع بیشتر با کارشناسان ما تماس بگیرید

مشاوره رایگان

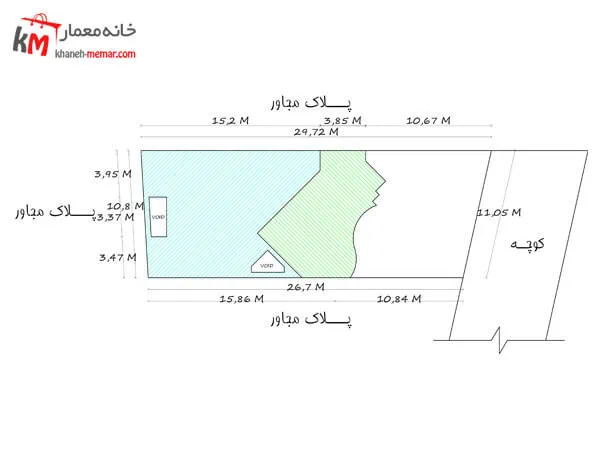

پلان موقعیت

پلان ویلایی دوبلکس در زمینی به ابعاد  10.89 در شمال و 11 در جنوب و 29.72 در شرق و  26.7 در غرب  عرض طراحی شده.که بنا به درخواست کارفرما کمی از میزان 60% پیشروی داشته. میزان پیشروی ساختمان از طرف شرق (سمت راست) ساختمان 18.06 و از ضلع غرب 15.86 سانتی متر مربع می باشد. پلان ویلایی دوبلکس از لحاظ عرصه بندی به دو عرضه خصوصی و عمومی تقسیم می شود که بخش خصوصی ساختمان در انتهای زمین قرار گرفته و بخش عمومی ساختمان در جلوی ساختمان قرار دارد. پلان طبقه ،در این نقشه ساختمان به سالن پذیرایی ،آشپزخانه ،مطبخ همچنین دو اتاق خواب اختصاص پیدا کرد که در ادامه به جزییات زیر فضا ها می پردازیم.

سایت پلان ساختمان ویلایی دوبلکس

ارزش این محصول چقدر است ؟

کافیست که قیمت روز تعرفه نظام مهندسی شهر خودتان را در زیر بنای نقشه ساختمان ضرب کنید. سپس قیمت طراحی نمای ساختمان  را به آن اضافه کنید . اگر طراحی دکوراسیون داخلی برای  این نقشه انجام شده باشد  . آن را هم به این مجموع اضافه کنید . حالا قیمت این محصول را مقایسه نمایید . ملاحظه خواهید کرد که چقدر در هزینه خود صرفه جویی داشته اید. با توجه به اینکه شما یک محصول با کیفیت تهیه نموده اید.

محاسبه قیمت یک نقشه را به من نشان بده !
چرا نقشه خود را از خانه معمار تهیه کنیم

سایر ویژگیهای این محصول را مطالعه کنید

بررسی فضاهای داخلی ، ابعاد و اندازه ها ، موقعیت قرار گیری

مشخصات پروژه در یک نگاه

پلان ویلایی دوبلکس که در زمینی به مساحت تقریبی 306 متر مربع طراحی شده و دارای سبک طراحی خاصی است.پذیرایی و آشپزخانه دارای طراحی ویژه ای است که مناسب افرادیست که به دنبال ساختمانی سراسر هیجان می باشند. سازه ساختمان اسکلت بتنی و بصورت دوبلکس با موقعیت دسترسی از جنوب طراحی شده است .طبقه همکف دو خوابه و مجهز به کمد دیواری می باشد . طبقه اول پلان ویلایی دوبلکس بصورت نیم دوبلکس که به دو خواب اختصاص دارند. نمای ساختمان پلان ویلایی دوبلکس مدرن و زیباست که سبک طراحی داخلی کمک زیادی به جذابیت و زیبایی نما کرده است.

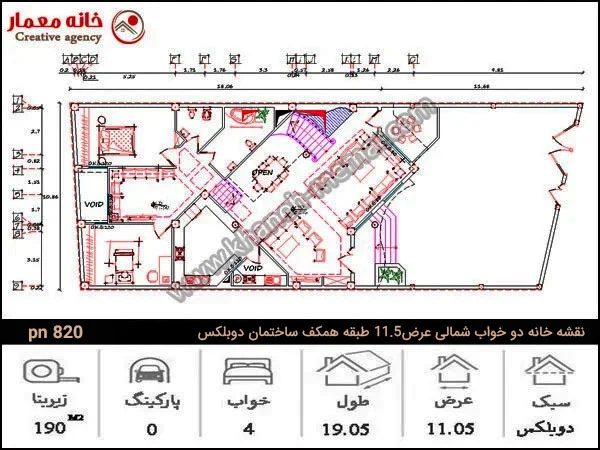

طبقه همکف

سالن پذیرایی در جنوبی ترین قسمت ساختمان و مشرق به حیاط با زاویه ایی 45 درجه نسبت به بنا طراحی شده.دلیل این چرخش 45 درجه ایی کمک به زیبایی بیشتر نماست.مساحت این فضا حدودا 48 متر مربع می باشد. آشپزخانه این ساختمان دز ضلع غربی و مشرف به پذیرایی در نظر گرفته شده که هندسه آن به شکل پنج ضلعی نامنظم طراحی شده.مساحت این فضا حدودا 17 مترمربع می باشد.علاوه بر فضای آشپزخانه فضایی نیز به عنوان مطبخ یا آشپزخانه کثیف در نظر گرفته شده که در کنار آشپزخانه و چسبیده به آن است.طراحی فضای آشپزخانه کثیف در کنار آشپزخانه کار کردن برای خانم خانه را بخصوص زمان حضور مهمان راحت تر می کند.مساحت این فضا 5 مترمربع می باشد که امکات تعبیه وسایل پخت پز و همچنین سینک در این فضا وجود دارد.

پیشنهاد می کنم از پلان دوبلکس 200 متری که داریی نمایی شیک و زیباست هم دیدن کنید.

ریزفضاهای پروژه 820

اتاق خواب این بنا در شمالی ترین بخش و در انتهای ساختمان در نظر گرفته شده که با تعداد 6 پله از قسمت عمومی تفکیک شده است.در این قسمت دو اتاق خواب برای بنا در نظر گرفته شده که یکی از آنها به عنوان اتاق خواب والدین و دیگری برای اتاق فرزند در نظر گرفته شده .مساحت اتاق خواب والدین 20 متر مربع و اتاق فرزندان حداد 18 مترمربع می باشد که هر دو دارای کمد دیواری نیز می باشد.

سرویس بهداشتی این ساختمان در ضلع شرقی ساختمان و در کنار اتاق خواب والدین قرار گرقته و مجهر به توالت فرنگی و ایرانی ست.مساحت اشغال شده این قسمت نیز 5 متر مربع می باشد.حمام این بنا در ضلع شرقی ساختمان و در کنار سرویس بهداشتی است و با اختصاص 10 متر مربع به این فضا امکان نصب وان در این فضا وجود دارد.

می توانید پلان ویلایی مدرن شمالی به صورت مصالح بنایی همراه با سوئیت در زیر زمین را مشاهده کنید.

راه پله

راه پله در ساختمان هابی دوبلکس به عنوان نقطه کانونی و مرکز توجه ساختمان است و می تواند جلوه زیادی به ساختمان ببخشد در این پلان ویلایی دوبلکس ،پله در شرقی ترین قسمت ساختمان و مشرف به پذیرایی طراحی شده.راه ارتباطی پذیرایی و نیم طبقه دوم ساختمان از طریق همین راه پله انجام می شود.
شکل پله به صورت یک چهارم دایره طراحی شده که جلوه و زیبایی بسیار زیادی به فضا و پذیرایی بجشیده است.ویژگی دیگر این فضا طراحی آب نما در کنار راه پله است که زیبایی و جذابیت این فضا را دو چندان می کند و فضایی فوق العاده زیبا و آرامش بخشی برای استفاده ساکنین ایجاد کرده.در جای چشم پله اوپنینگی در نظر گرفته شده که چشم انداز زیبایی از بیم طبقه ساختمان به پذیرایی داشته باشد.

پیشنهاد می کنم پلان ویلایی دو طبقه با طراحی دوبلکس [فوق العاده و شیک]دارای نمای مدرن را هم مشاهده کنید.

طبقه اول پلان ویلایی دوبلکس(نیم طبقه)

این پلان ویلایی دوبلکس در واقع به صورت دوبلکس تمام طراحی نشده و نیم دوبلکس است،که نیم طبقه دوم به دو خواب ،پنتری،و نشیمن اختصاص یافته.پنتری در واقع به فضای کوچکی گفته می شود که در آن تمام احتیاجات پخت و پز و غیره را تامین می شود و نیازی نیس که ساکنین برای رفع احتیاجات خود به پایین مراجعه داشته باشند. مساحت این فضا 8 متر مربع می باشد.

نشیمن

نشیمن این طبقه اختلاف ارتفاع حدودا8  سانتی متر مربع از نیم طبقه دارد که این اختلاف ارتفاع ، جلوه ایی بسیار زیبا ار نشیمن به پنتری  داده است.

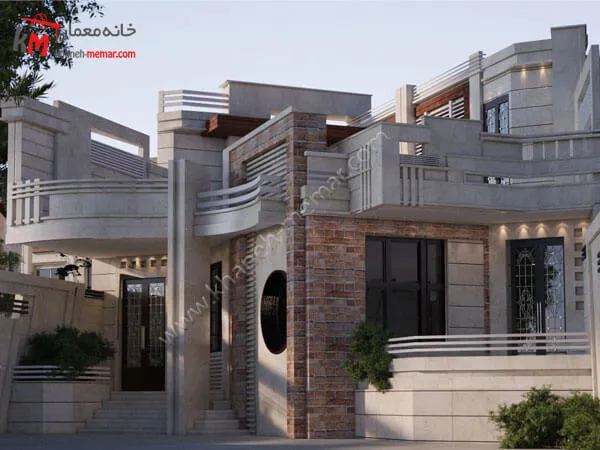

نمای ساختمان

نمای این ساختمان ، نمای مدرن می باشد و مصالح به کار رفته در این پلان ویلایی دوبلکس ترکیبی از سنگ و آجر می باشد. استفاده از این دو متریال در کنار هم به دلیل اختلاف بافت و رنگ، جلوه ای بی نظیر را به نمای ساختمان بخشیده است.

نمای ساختمان پلان ویلایی دوبلکس

اطلاعات بیشتر

طول

۲۲ متر مربع

عرض

۹.۵۴ متر مربع

مساحت زمین

۲۱۶ متر مربع

پیشروی سمت چپ

۱۷.۵ متر مربع

پیشروی سمت راست

۱۷.۵ متر مربع

موقعیت زمین و دسترسی

از دو جهت (جنوب – غرب)

مجموع زیربنا

۳۳۶ متر مربع

تعداد طبقات

۲ طبقه (همکف – اول)

نوع سازه

اسکلت بتنی

سبک طراحی

دوبلکس

پذیرایی

۶۰ متر مربع

هال نشیمن 1

×

خواب میهمان

۱۸ متر مربع

حمام

×

سرویس بهداشتی

3 متر مربع

آشپزخانه

۱۶ متر مربع

مطبخ

۶.۵ متر مربع

ناهار خوری

۱۱ متر مربع

پله طبقات

۵.۵ متر مربع

وید

×

راهرو

3.5 متر مربع

حجم دیوارها

12 متر مربع

نشیمن

×

پنتری

×

خواب والدین

۱۴.۳۰ متر مربع

خواب 01

۱۴.۵ متر مربع

خواب 02

۱۶ متر مربع

خواب 03

۱۷ متر مربع

سرویس حمام

۳ متر مربع

توالت

۳.۵ متر مربع

راه پله

3 متر مربع

نورگیر

9.5 متر مربع

تراس حوسینگ

16.5 متر مربع

میزان دیوارها

×
