نقشه خانه دوبلکس سه خواب جنوبی 114 متری عرض 10 متر

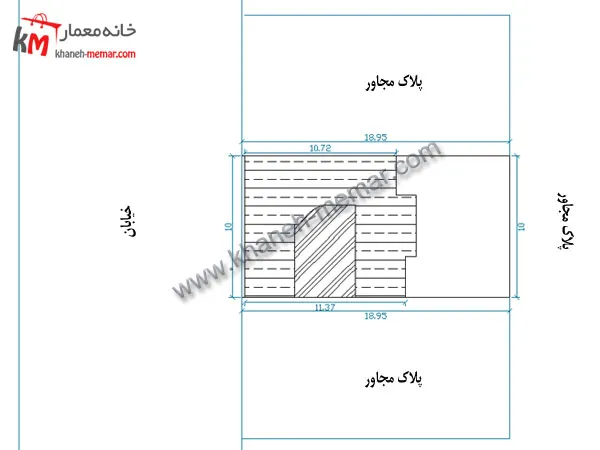

پلان موقعیت

نقشه دوبلکس جنوبی سه خواب عرض 10 در دو طبقه و با زیر بنای 114 متر مربع طراحی گردید. ساختمان از سه طرف محصور و تنها موقعیت دسترسی آن از شمال می باشد.

سایت پلان نقشه دوبلکس جنوبی سه خواب عرض 10

طبقه همکف نقشه دوبلکس جنوبی سه خواب عرض 10

طبقه همکف نقشه ساختمان دو طبقه با طراحی منحصر به فرد خود از فضای محدود بیشترین بهره مندی را داشته. پله ی هلال شکل زیبایی در مرکز ساختمان قرارگرفته و دو طبقه را به هم متصل می کند که روبروی پله ها، دو نشیمن در طول یکدیگر قرار گرفته اند که یکی نیمه عمومی و برای تماشای تلویزیون و دیگری برای پذیرایی از مهمانان طراحی گردید.

آشپزخانه در ضلع غربی و رو به حیاط طراحی شده و از طریق پنجره ی جنوبی نور کافی را دریافت می کند که فضای آشپزخانه را روشنتر و دلبازتر نشان می دهد. سروبی بهداشتی در ابتدای ورودی قرار دارد.

طبقه اول ساختمان دوبلکس

طبقه اول نقشه دوبلکس جنوبی سه خواب عرض 10 دبه عرصه خصوصی اختصاص یافته و شامل اتاق خواب ها و یک نشیمن کوچک به همراه پنتری می باشد.

دو اتاق خواب در ضلع شمالی و یک اتاق در ضلع جنوبی و رو به حیاط طراحی شده. هر سه اتاق مجهز به کمد دیواری بوده و نور خود را از پنجره های طراحی شده دریافت می کنند. پذیرایی در ضلع جنوبی و رو به حیاط قرار دارد و پنتری بین پذیرایی و اتاق خواب جنوب قرار گرفته. ساختمان در ضلع شمال و جنوب دارای تراس است.

نمای ساختمان دوبلکس

نمای خارجی ساختمان نقشه دوبلکس جنوبی سه خواب عرض 10 به سبک مدرن طراحی شده و مصالح استفاده شده در نما ترکیبی از سنگ وآجر است.

نمای ساختمان دو طبقه جنوبی سبک مدرت با عرض 10 متر
