نقشه دو طبقه شمالی 30/05×12

تعداد طبقات ساختمان: دو طبقه

نوع سازه ساختمان : اسکلت بتنی

سبک طراحی : فلت

موقعیت دسترسی ساختمان :دسترسی از جنوب

سبک طراحی نما :سبک نئوکلاسیک

امکانات رفاهی : آسانسور

محتویات پکیج: فایل نقشه های معماری + فایل 3D نما

به زودی ...

این محصول در فروشگاه موجود خواهد شد. می‌توانید ایمیل خودتان را در فرم زیر وارد کنید تا بعد از موجود شدن، به شما اطلاع داده شود.

وقتی موجود شد به من اطلاع بده

توضیحات

نقشه  دو طبقه شمالی در زمینی به مساحت تقریبی 360 متر مربع طراحی شده و که شامل طبقه همکه و پارکینگ است که جمع زیربنا در این پروژه 450 متر مربع می باشد. این ساختمان دو طبق دارای سازه ی اسکلت بتنی است و دیوار برشی های مورد نیاز در طول و عرض دیوارهای شمالی،جنوبی،شرقی و غربی ساختمان جایگذاری شدند.همچنین نمای این ساختمان دو طبقه نئو کلاسیک و بسیار زیبا و چشم نواز است.

در ادامه برای مشاهده جزییات بیشتر پلان با ما همراه باشید

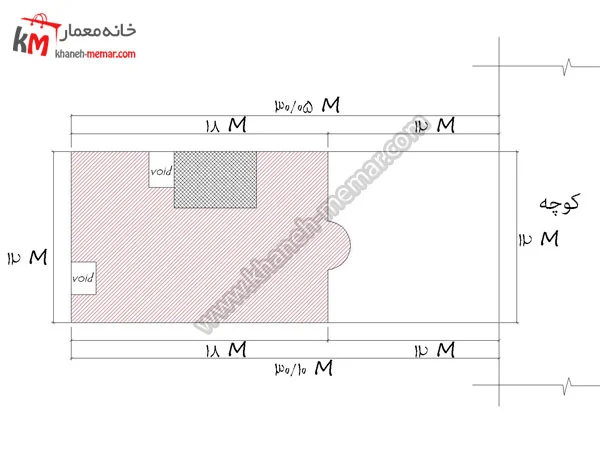

سایت پلان

نقشه دو طبقه شمالی در زمینی به ابعاد 30/05×12 را مشاهده می کنید که از سه طرف با پلاک محصور شده و از کوچه دسترسی می گیرد یا به اصطلاح در به حیاط می باشد.زیربنای نقشه ساختمان دو طبقه شمالی 60% از زمین را اشغال و به اندازه ی 18 متر در طول ساختمان پیشروی داشته است.حیاط ساختمان که در جنوب پلان قرار گرفته است مساحت 36 متر مربع از فضا را به خود اختصاص داده است.

نقشه دو طبقه شمالی

نقشه دو طبقه شمالی

نقشه دو طبقه شمالی در دو طبقه پارکینگ و همکف طراحی شده .این نقشه ساختمان کاملا مدرن و مطابق با استاندارد های  روز دنیا طراحی شده و دیوار برشی های مناسبی برای ایجاد استحکام لازم به بنا در نظر گرفته شده

نقش دیوار برشی در ساختمان

دیوار برشی ها در ساختمان دو طبقه شمالی از ساکنین در برایر زلزله محافظت کرده و مقاومت فشاری و کششی دیوارها را افزایش می دهند.دیوار برشی ها نقش به سزایی در حمایت از دیوار ها در برابر خراب شدن و لرزه دارند و حتما باید در ساختمان های اسکلت بتنی طراحی شوند.

ریز زمین پلان پارکینگ

پارکینگ پلان ساختمان دو طبقه شمالی از رمپی با شیب 15% دسترسی می گیرد و گنجایش دو خودرو را دارد.محل پارک ماشین ها در ضلع شرقی و کنار فضای خالی باکس پله قرار گرفت.همچنین نور محیط با دو دریچه سرتاسری رو به حیاط تامین شد تا نور کافی به محیط وارد شود.

دسترسی

نقشه ساختمان دو طبقه شمالی دسترسی دیگری از حیاط با نه پله دارد که از تراز صفرصفر به منفی یک متر و بیست و شش سانت می رسیم.وجود فضای کافی در پارکینگ دست ما را برای طراحی سه انباری مجزا با ابعاد مناسب را فراهم آورد و کارفرما در آینده اگر نیاز به اتاق یا سوییت کوچکی داشت می تواند از این فضا استفاده و آنرا تبدیل به احسن کند.نقشه ساختمان دو طبقه شمالی بدلیل موقعیت زمین نیازمند نور طبیعی برای آخر ساختمان بود که در این مکان دو نورگیر بزرگ و مناسب طراحی شد تا این مشکل رفع گردد.

60 متر مربع از پارکینگ از فضای خالی تشکیل شده تا ساکنین در صورت نیاز بتوانند وسایل انبار کنند یا از آن به عنوان فضایی برای دادن مهمانی استفاده کنند.

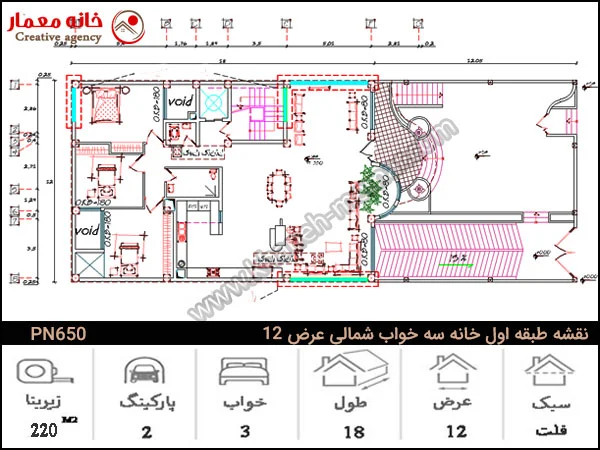

طبقه همکف نقشه دو طبقه شمالی

طبقه همکف نقشه ساختمان دو طبقه شمالی شامل سه اتاق خواب ،سالن پذیرایی ،نشیمن خصوصی ،ناهار خوری ،آشپزخانه و سرویس بهداشتی است .
هر سه اتاف خوابها در ضلع شمالی ساختمان قرار گرفتند و با یک فیلد از محیط عمومی ساختمان تفکیک شده اند.

فضای خصوصی نقشه دو طبقه شمالی

مساحت اتاق خوابها 20،18 و 13 متر مربع می باشد و هر سه از کمدهای فوق العاده جادار برخوردار هستند.نورگیرهایی که از سقف گرفته شده و به زیرزمین نوردهی کرده اند به اتاق ها نیز نورکافی رسانده و در طول روز هیچ کمبود نوری در فضا احساس نخواهد شد.همچنین سرویس بهداشتی و حمام نیز در این فیلد قرار گرفتند و کلا فضاهای خصوصی تفکیک شده اند.حمام با دارا بودن ابعاد مناسب به ما اجازه قرار دادن توالت فرنگی در این فضا را داد تا خانه دو سرویس بهداشتی مجزا داشته باشد.

آسانسور

مزیت این نقشه دو طبقه شمالی، طراحی آسانسور است .در این طراحی ، یک دستگاه آسانسور با ظرفیت شش نفر در سمت شرقی و کنار باکس پله در نظر گرفته شده تا دیگر نیازی به طی مسیر برای رسین به پارکینگ یا برعکس نباشد که همین امر سبب آسانتر شدن کار ساکنین شده است.

اما فضای عمومی ساختمان!

حال به توضیح راجب فضاهای عمومی ساختمان می پردازیم:

فضای عمومی شامل نشیمن های عمومی و خصوصی و آشپزخانه است.

این پلان ساختمان دو طبقه شمالی دارای دو نشیمن بوده که نشیمن عمومی یا همان مهمان خانه در جنوبی ترین نقطه پلان طراحی شد تا راه عبور و سیرکولاسیون مناسبی از هر جهت داشته باشد.
نشیمن مهمان ظرفیت چیدمان دو دست مبلمان به صورت ال مانند را دارد و با داشتن پنجره سرتاسری نور بسیار عالی از بیرون به این فضا تابیده می شود.قرارگیری نشیمن و آشپزخانه در راستای یکدیگر در عین کمک به سیرکولاسیون مناسب به ما در طراحی دکوراسیون داخلی ساختمان نیز کمک به سزایی کرده و جلوه آشپزخانه را دو چندان کرده است.

آشپزخانه

آشپزخانه فضایی به مساحت 19 متر مربع را اشغال کرده و اپن طراحی شده است.کابینت ها از روی دیوار غربی شروع و به صورت ال شکل بر روی دیوار امتداد یافته اند.محل قرار گیری وسایل در چیدمان و تایید مثلث کار آشپزخانه بسیار مهم بوده و در پلان آشپزخانه مثلث کار به درستی جاگذاری شده است.گاز و یخچال روی دیوار غربی و سینک روی دیوار شمالی آشپزخانه قرار گرفته اند همچنین با دیوار ده سانتی تیغه ای جلوی قسمتی از کابینتها چیده شده  تا فضایی خصوصی تر برای خانم خانه ایجاد شده باشد.

نهارخوری پلان ساختمان دو طبقه

محل گذاشتن میز نهارخوری کنار آشپزخانه در نظر گرفته شد و به راحتی یک میز دوازده نفره جا گذاری می شود.نشیمن خوصی منزل در گوشه دیگر و روبه روی نشیمن عمومی طراحی شد تا محلی برای دیدن تلویزیون و استراحت ساکنین باشد.فضایی مدور مجاور نشیمن طراحی گردید تا محلی برای قرار دادن گلدان و نگهداری از گل و گیاه باشد تا رنگ سبز گیاهان به ساختمان روح و جانی تازه ببخشد.ایجاد حالتی دایره ای پلان را از یکنواختی بیرون آورده و بسیار در نما و دکوراسیون داخلی تاثیر مثبت گذاشته است.

می توانید انواع نمای ساختمان در سبک های مختلف را در خانه معمار مشاهده کنید.

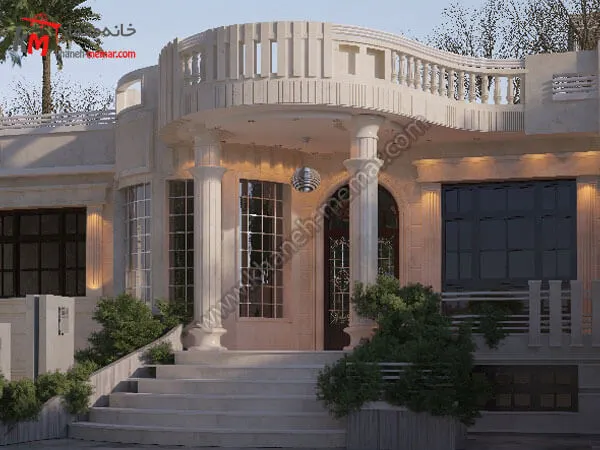

نمای ساختمان دو طبقه

نمای ساختمان به سبک کلاسیک طراحی و  با استفاده از سنگ سفید عباس آباد نما شد.سقف ایوان حالتی مدور دارد که با خطوط عمودی و افقی نما هماهنگ شد تا خطی آسمانی عالی داشته باشیم.سقف با دو ستون سنگ کاری شده مستحکم شده و طرح نما را کامل کرده است.دو طرف پله به سمت ورودی ساختمان فلاورباکس های زیبایی طراحی و جلوه بصری و حس دعوت کنندگی ساختمان را تقویت کرده است.نورپردازی شب نما با تعبیه هالوژن ها در بالای سنگها انجام شد تا در شب با تابش نور سنگها بدرخشند و نمای شبی بینظیر بوجود آید.

نقشه دو طبقه شمالی

اطلاعات بیشتر

طول

30.05

عرض

12

مساحت زمین

380

پیشروی سمت چپ

۱۷.۵ متر مربع

پیشروی سمت راست

۱۷.۵ متر مربع

موقعیت زمین و دسترسی

جنوبی

مجموع زیربنا

۳۳۶ متر مربع

تعداد طبقات

2 طبقه

نوع سازه

اسکلت بتنی

سبک طراحی

دوبلکس

پذیرایی

۶۰ متر مربع

هال نشیمن 1

×

خواب میهمان

۱۸ متر مربع

حمام

×

سرویس بهداشتی

3 متر مربع

آشپزخانه

۱۶ متر مربع

مطبخ

۶.۵ متر مربع

ناهار خوری

۱۱ متر مربع

پله طبقات

۵.۵ متر مربع

وید

×

راهرو

3.5 متر مربع

حجم دیوارها

12 متر مربع

نشیمن

×

پنتری

×

خواب والدین

۱۴.۳۰ متر مربع

خواب 01

۱۴.۵ متر مربع

خواب 02

۱۶ متر مربع

خواب 03

۱۷ متر مربع

سرویس حمام

۳ متر مربع

توالت

۳.۵ متر مربع

راه پله

3 متر مربع

نورگیر

9.5 متر مربع

تراس حوسینگ

16.5 متر مربع

میزان دیوارها

×
