نقشه شمالی دو طبقه روی زیر زمین عرض 13 متر

طبقه زیر زمین ساختمان

طبقه زیرزمین نقشه شمالی دو طبقه روی زیر زمین عرض 13 متر به شکلی به انباری اختصاص دارد اما به گونه ایی طراحی شد امکان تغییر کاربری به عنوان یک واحد مستقل یک خوابه وجود دارد. راه ارتباطی زیرزمین از دستگاه پله تعبیه شده در گوشه ی غربی خانه می باشد که به دو واحد بالا دسترسی دارد.

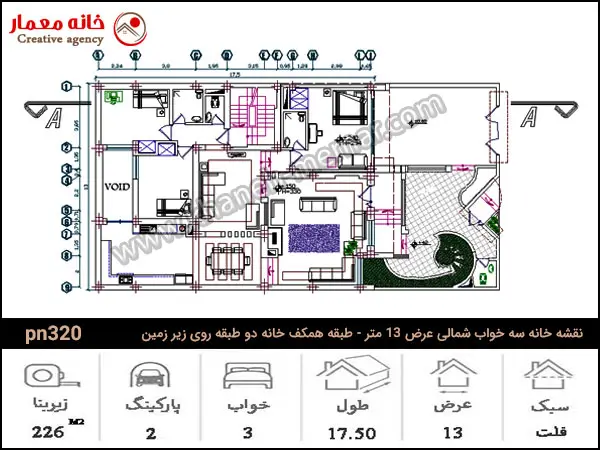

طبقه همکف نقشه شمالی دو طبقه روی زیر زمین عرض 13 متر

طبقه همکف ساختمان به پارکینگ و یک واحد مستقل سه خواب اختصاص دارد. پارکینگ ساختمان با ظرفیت 2 خودرو در همکف و پیلوتی مسقف طراحی گردید. واحد مسکونی شامل نشیمن عمومی و خصوصی، آشپزخانه، سه اتاق خواب و حمام و سرویس بهداشتی می باشد.

تفکیک فضا در این طبقه به خوبی انجام شده و فضا به دو عرصه ی عمومی و خصوصی تفکیک شده. دو اتاق خواب در سمت شمال قرار دارد و و محل قرارگیری خوابها به شکلی ست که از نشیمن دیدی به ورودی اتاق ها وجود ندارد و نور خود را از نورگیر تهبیه شده تامین می کنند. اتاق والدین در سمت جنوب و روی پارکینگ طراحی شده و مستر می باشد. پنجره اتاق سرتاسری و نور مناسبی را برای اتاق تامین می کند. تمامی خوابها دارای کمدهای کافی و جادار بوده و ساکنین هیچ گونه کمبود فضایی با وجود مصالح بنایی بودن خانه ندارند.

نشیمن های نقشه شمالی دو طبقه روی زیر زمین عرض 13 متر به دو قسمت نشیمن مهمان و نشیمن خصوصی تقسیم شدند و هرکدام از فضای مناسب برای چیدمان مبلمان برخوردار هستند. آشپزخانه در ضلع شمالی و در همجواری اتاق خواب ها قرار دارد و نور خود را از نور گیر تعبیه شده در ضلع شمال دریافت می کند که فضای نورگیر می تواند به عنوان سرخ پزخانه مورد استفاده قرار گیرد.

ناهار خوری در جلوی آشپزخانه قرار دارد که با اختلاف سطح دو پله از آشپزخانه تفکیک می شود. نشیمن ها در دو ضلع ناهار خوری قرار دارند و از هر دو نشیمن دسترسی مناسبی به فضای ناهار خوری وجود دارد. نشیمن خصوصی روبری ناهار خوری و در همجواری اتاق خواب ها و در مرکز پلان واقع است و با داشتن اختلاف سطح دو پله با پارتیشن چوبی از ناهار خوری تفکیک می شود. سالن پذیرایی نیز در جنوب پلان و در مجاورت فضای ناهار خوری و اتاق خواب والدین طراحی شده و با با اختلاف سطح چهار پله از ناهار خوری تفکیک می شود.

فضاهای طبقه اول

طبقه اول نقشه شمالی دو طبقه روی زیر زمین عرض 13 متر به صورت واحدی مستقل و دو خوابه طراحی گردید و علاوه بر خوابها شامل نشیمن، آشپزخانه، ناهار خوری، تراس هوسینگ، حمام و سرویس بهداشتی می باشد. اتاق های این طبقه نیز از نورگیر شمالی نور مناسب روز را دریافت و هیچ مشکل کمبود نوری وجود ندارد. نشیمن خانه کوچک اما از همین فضا ی کم هم به خوبی استفاده و به زیبایی مبلمان شده است. آشپزخانه از مساحت خوبی برخوردار است و در راستای آشپزخانه و همجواری پذیرایی فضایی به عنوان ناهار خوری در نظر گرفته. تراس هوسینگ بسیار بزرگ رو به حیاط در این طبقه طراحی شده که فضایی دنج و آرامش بخش برای گذران وقت می باشد.

نمای ساختمان

نمای این نقشه شمالی دو طبقه روی زیر زمین عرض 13 متر به سبک مدرن طراحی شده. متریال به کار رفته در نما، سنگ تراورتن شیری می باشد که با فلز ترکیب شده. هماهنگی متریال ها و ترکیب المان های افقی و عمودی ترکیب اشکال هندسی در کنار استفاده به جا از بیرون زدگی ها و تورفتگی ها نمایی زیبا را ایجاد کرده که در عین سادگی دارای جذابیت بصری می باشد.

نمای شمای خانه دو طبقه روی زیر زمین سبک مدرن از سنگ و فلز
