نقشه دوبلکس چهار خواب 190 متری با عرض ۱۳ متر با نمای فوق العاده جذاب

2,550,000 تومان

تعداد طبقات ساختمان : 2 طبقه

موقعیت دسترسی ساختمان  : از شمال

سازه ساختمان : اسکلت بتنی

جنس نما : سنگ تراورتن

نمای ساختمان : کلاسیک

محتویات پکیج :نقشه های معماری + نمای سه بعدی

توضیحات

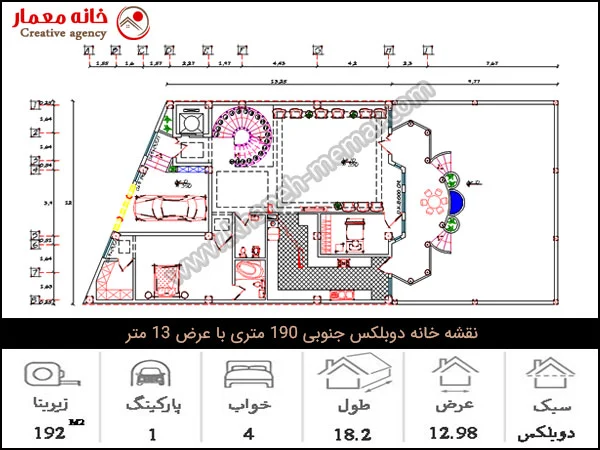

نقشه یک طبقه جنوبی عرض 13 طبقه همکف ساختمان دوبلکس چهار خواب 190 متری

نقشه خانه دوبلکس عرض 13 متر

نقشه دوبلکس چهار خواب 190 متری با عرض ۱۳ متر طراحی شده. در ضلع شمالی این نقشه قناصی وجود دارد که از این پتانسیل به عنوان زیبایی استفاده شده است. طبقه همکف شامل سالن، خواب مهمان و پارکینگ و آشپزخانه می باشد و طبقه اول سه خوابه می باشد. نمای ساختمان سبک کلاسیک و از سنگ است.

[static_block_content id="46461"]

ما سلیقه شما را می شناسیم !

ما به شما کمک میکنیم تا انتخابی مطمئن و مناسب با خواسته هایتان داشته باشید . پس می طلبد تمرکزی جامع بروی نقشه انتخابی خود داشته باشید . در ادامه به معرفی اختصاری طراحی این نقشه ساختمان میپردازیم. در این ویدئو طراح در خصوص تک تک فضای داخلی نقشه توضیح میدهد وشما میتوانید با توجه به معیارهای خود انتخابی صحیح داشته باشید.

[static_block_content id="46460"]

محتویات و جزئیات نقشه هایی که با خرید این محصول دریافت میکنم !

  • پلان اندازه گذاری

  • پلان شیب بندی

  • پلان آکس بندی

  • نما

  • نمای سه بعدی

  • CD فایلهای مندرج در پکیج

[static_block_content id="46466"]

این محصول برای ابعاد چه زمینهایی مناسب است؟

این نقشه برای زمینهای که حداقل  عرض    یا بیشتر  داشته باشند قابل ویرایش است.

برای اطلاع بیشتر با کارشناسان ما تماس بگیرید

پلان موقعیت

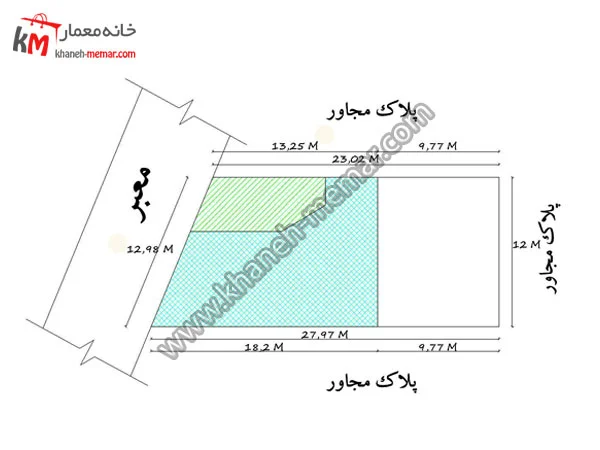

سایت پلان نقشه دوبلکس چهار خواب 190 متری در زمینی به مساحت 306 مترمربع طراحی شده. موقعیت دسترسی این ساختمان از سمت شمال و به عبارتی در به ساختمان می باشد. این ساختمان از سه طرف دیگر محصور می باشد. میزان پیشروی ساختمان در جبهه شرقی 13.25 و در جبهه غربی 18.2 متر مربع می باشد.

سایت پلان نقشه دوبلکس چهار خواب 190 متری

سایت پلان نقشه دوبلکس چهار خواب 190 متری عرض ۱۳ متر

[static_block_content id="46438"]
[static_block_content id="46468"]

طبقه همکف نقشه دوبلکس چهار خواب 190 متری

طبقه همکف خانه دوبلکس شمالی عرصه عمومی شامل آشپزخانه، پذیرایی، خواب والدین و مهمان، سرویس بهداشتی، پله دوبلکس و پارکینگ می باشد.

آشپزخانه

موقعیت قرارگیری آشپزخانه ی نقشه دوبلکس چهار خواب 190 متری در جبهه غربی ساختمان مشرف به حیاط می باشد. فرم طراحی آشپزخانه ال شکل و بخشی نیز به اپشزخانه کثیف اختصاص یافته. مساحت آشپزخانه و مطبخ به ترتیب 15 و 10.5 مترمربع می باشد.

پذیرایی

پذیرایی این ساختمان در جبهه شرقی ساختمان مشرف به حیاط طراحی گردیده و دارای مساحت 11 مترمربع می باشد .

اتاق خوابهای نقشه دوبلکس چهار خواب 190 متری

خواب مهمان در جبهه جنوبی ساختمان کنار مطبخ و پذیرایی مشرف به حیاط طراحی شده و مساحت آن 11 مترمربع و مجهز به کمد دیواری ست. خواب والدین نیزدر جبهه شمال غربی ساختمان مشرف به کوچه قرار دارد و به کلوزیت و مستر تجهیز شده و مساحت  33.5 مترمربع می باشد .

پارکینگ

محل قرار گیری پارکینگ این ساختمان در جبهه شمالی ساختمان مشرف به کوچه با ظرفیت یک خودرو طراحی شده. دارای مساحت 18 مترمربع می باشد.

سرویس بهداشتی

موقعیت استقرار سرویس بهداشتی در جبهه غربی ساختمان کنار آشپزخانه و خواب والدین است و دارای مساحت 45 مترمربع می باشد.

پله دوبلکس

پله دوبلکس نقشه دوبلکس چهار خواب 190 متری در ضلع شمال شرقی ساختمان کنار پذیرایی به فرم گرد طراحی شده و مجهز به آسانسور نیز می باشد. مساحت این دو فضا در مجموع 22.8 مترمربع می باشد .

طبقه اول نقشه خانه دوبلکس ۱۹۰ متری

فضاهای طراحی شده در طبقه اول نقشه دوبلکس چهار خواب 190 متری شامل پنتری، نشیمن، اتاق خواب ها، فضای کتاب خانه و حیاط خلوت می باشد.

پنتری در جبهه مرکزی ساختمان کنار نشیمن با مساحت 7.5 مترمربع در نظرگرفته شده. در کنار آن نشیمن قرار دارد موقعیت آن سمت جنوب، مابین خواب فرزندان با مساحت 30 مترمربع می باشد. در جبهه شرقی ساختمان مابین خواب فرزندان و پله دوبلکس فضای کتابخانه با مساحت 8 مترمربع در نظرگرفته شده.

خواب فزندان در جبهه جنوب شرقی و جنوب غربی ساختمان مشرف به حیاط طراحی شده. خواب جبهه جنوب غربی مجهز به رخت آویز و مستر می باشد. اما خواب دیگر فاقد کمد دیواری است. خوابها به ترتیب دارای مساحت 13.2 و 20 مترمربع می باشد.

حیاط خلوت نیز در جبهه شمالی ساختمان، مشرف به کوچه طراحی شده و دارای مساحت 35.5 مترمربع می باشد.

نمای ساختمان

نمای ساختمان در این ننقشه دوبلکس چهار خواب 190 متری به صورت کلاسیک طراحی شده است. در نماهای کلاسیک از ستون و اندازه های متعدد برای جلوه بهتر نما استفاده می شود. کلیه مصالح بکار رفته در نما از سنگ تراورتن می باشد .

نمای ساختمان دو طبقه سنگی

نمای ساختمان دو طبقه سبک کلاسیک با پنچره های بزرگ

توضیحات تکمیلی

سبک طراحی

دوبلکس

عرض

12.50, 13

مساحت طبقه همکف

192 متر مربع

موقعیت زمین و دسترسی

جنوبی, شمالی جنوبی
