نقشه خانه دو طبقه شمالی جنوبی 187 متری عرض 10 متر

نقشه ساختمان دو طبقه مستقل شمالی- جنوبی

نقشه دو طبقه شمالی جنوبی عرض 10 متر با زیر بنای 187 متر طراحی شد.طبقه همکف شامل پارکینگ با ظرفیت یک خودرو و یک واحد مسکونی یک‌خوابه با پذیرایی بزرگ و کاربردی است. در طبقه اول، سه اتاق خواب طراحی شده که فضای کافی برای یک خانواده متوسط را فراهم می‌کند. نمای ساختمان به سبک مدرن اجرا شده و ترکیبی از سنگ و آجر در آن به کار رفته که جلوه‌ای لوکس و چشم‌نواز به بنا بخشیده است.

سایت پلان

سایت پلان نقشه دو طبقه شمالی جنوبی عرض 10 متر در زمینی به ابعاد 20×10 طراحی شده. این خانه ویلایی بصورت دو طبقه مجزا و صد در صد ساخت طراحی شده. دسترسی ساختمان از دو سمت شمال و جنوب میسر می باشد واز سمت  شرق و غرب به پلاک مجاور محدود می شود.

سایت پلان نقشه دو طبقه شمالی جنوبی عرض 10 متر

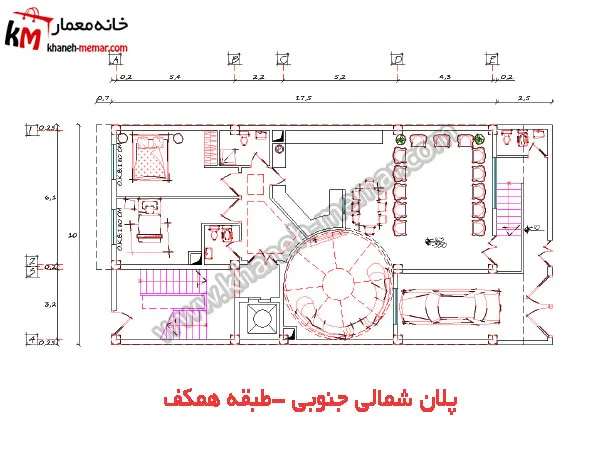

طبقه همکف نقشه دو طبقه شمالی جنوبی عرض 10 متر

طبقه همکف ساختمان به پارکینگ و یک واحد مسکونی دو خوابه اختصاص یافته. ورودی پارکینگ از سمت جنوب می باشد و پارکینگ با مساحت با مساحت 23 مترمربع ظرفیت پارک یک خودرو را دارد. علاوه بر دسترسی سمت جنوب طبقه همکف از سمت شمال و از طریق راه پله سمت کوچه به فیلد خصوصی و خوابها نیز دسترسی دارد. در ادامه به نوضیح ریز فضاهای طبقه همکف می پردازیم.

نقشه ساختمان دو خوابه طبقه همکف ساختمان دو طبقه مستقل

سالن پذیرایی و نشیمن طبقه همکف

نقشه دو طبقه شمالی جنوبی عرض 10 متر در طبقه همکف ابتدای ورود به واحد مسکونی، سالن پذیرایی بصورت مستطیلی شکل و بسیار کاربردی طراحی شده. سالن پذیرایی مشرف به آشپزخانه قرار گرفته و از سمت پذیرایی به آشپزخانه دید دارد. مساحت سالن پذیرایی 31مترمربع می باشد.

در ضلع غربی ساختمان، پشت به آشپزخانه، نشیمن خصوصی به صورت دایره ای طراحی شده و مناسب برای دورهمی های خانوادگی و تماشای تلویزیون می باشد.

آشپزخانه نقشه دو طبقه شمالی جنوبی عرض 10 متر

آشپزخانه در ضلع شرقی ساختمان، بعد از پذیرایی قرار گرفته وبصورت Lشکل طراحی شده. دارای فضایی بعنوان مطبخ می باشد. مطبخ در قسمت ال شکل کوچک بصورت مخفی طراحی شده. جلوی مطبخ فضای ناهار خوری در نظر گرفته شده.  یک درب انتهای آشپزخانه تعبیه شده که به فیلد خصوصی راه دارد. مساحت آشپزخانه 19.5 مترمربع می باشد.

اتاق خوابهای طبقه همکف

طبقبه همکف ساختمان دارای دو اتاق خواب است که در فیلد جداگانه طراحی شده. اتاق خواب والدین در ضلع شمال شرقی، انتهای راهروی فیلد خصوصی با مساحت 17 متر مربع طراحی شده. این اتاق خواب مجهز به کمد دیواری می باشد و نور اتاق از طریق پنجره ای رو به کوچه شمالی تامین می شود.

اتاق خواب فرزندان در ضلع شمالی، کنار خواب والدین با مساحت 15 متر مربع طراحی شده و مجهز به کمد دیواری می باشد.

حمام و سرویس بهداشتی

فضای حمام در ضلع شرقی، جلوی خواب والدین در فیلد خصوصی قرار گرفته و دارای مساحت 4.6 مترمربع می باشد. سرویس بهداشتی نیز در فیلد خصوصی در جلوی خواب فرزندان قرار دارد و دارای مساحت 3.5 مترمربع می باشد.

راه پله و آسانسور

 یک درب برای ورودی شمالی منزل در انتهای فیلد خصوصی طراحی شده. ورودی شمالی ساختمان بوسیله راه پله و آسانسور به طبقه همکف و طبقه بعد ارتباط دارد. مساحت راه پله و آسانسور 26 مترمربع می باشد.

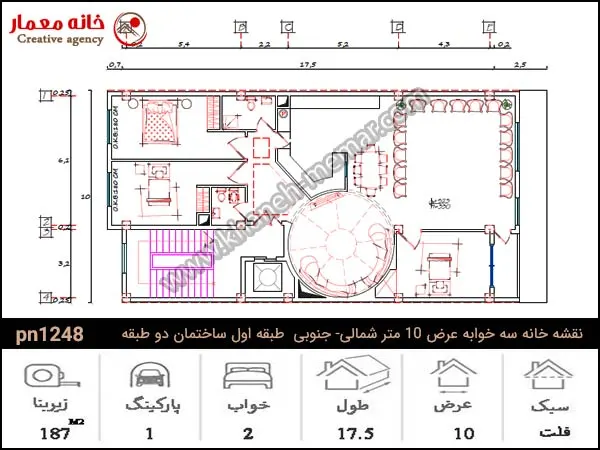

طبقه اول نقشه دو طبقه شمالی جنوبی عرض 10 متر

طراحی طبقه اول ساختمان مشابه طبقه همکف می باشد و فقط دارای تغییرات جزئی ست. در این طبقه همه ریز فضاهای پذیرایی، نشیمن و خوابهای انتهایی ساختمان مشابه با طبقه همکف می باشد. تنها تغییر، اضافه شدن یک اتاق و بالکن است. یک اتاق خواب به عنوان اتاق مهمان در بالای پارکینگ طبقه همکف اضافه شده که مجهز به کمد دیواری نیز می باشد.

 علاوه براتاق خواب یک بالکن در ضلع جنوبی طراحی شده. پذیرایی نیز به فضای بالکن راه دارد و نورگیری اتاق خواب نیز از طریق پنجره های رو به بالکن تامین می شد

نمای ساختمان

نمایساختمان در نقشه دو طبقه شمالی جنوبی عرض 10 متر به سبک طراحی نما مدرن گردید. متریال بکار رفته در نما ترکیبی از سنگ و آجر است که  ترکیب دو سنگ سفید و خاکستری و آجرهای قهوه ای جلوه خاصی به ساختمان بخشیده.

نمای جنوبی ساختمان دو طبقه سیک مدرن عرض 10 متر
