نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ بدون پرتی فضا

نقشه خانه ۱۷۰ متری سه خوابه شمالی در زمینی قناس

نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ در زمینی قناص با عرض ۱۱.۸۸ طراحی شده است. طبقه همکف ساختمان به لابی، پارکینگ و انباری اختصاص یافته و در طبقه اول یک واحد سه خوابه شیک داریم. نمای ساختمان نئوکلاسیک و از سنگ سفید عباس آباد می باشد.

پلان موقعیت

نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ در زمینی به ابعاد شمالی 9.6 متر، جنوبی 11.88، شرقی 17.26 و 22.4 غربی طراحی شده. میزان پیشروی آن کمی از 60 درصد بیشتر است. موقعیت دسترسی پلان ساختمان از معبر جنوبی ساختمان و از سه طرف دیگر ساختمان با پلاک مجاور و ساختمان محدود شده است. به این نوع ساختمانها به اصطلاح در به حیاط گفته می‌شود.

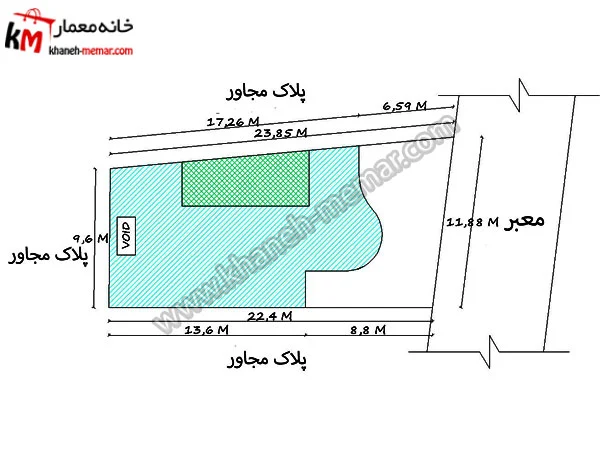

سایت پلان نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ

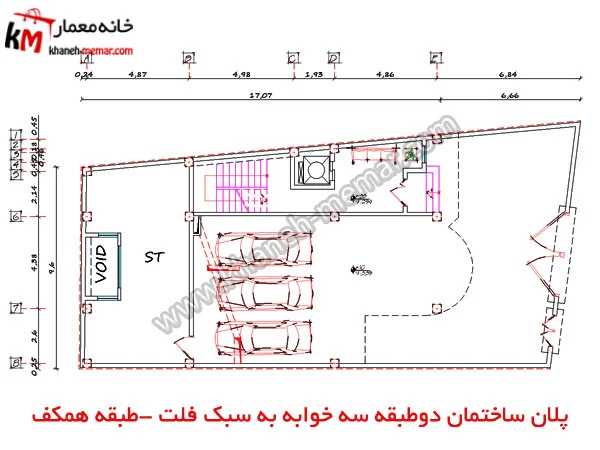

طبقه همکف نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ

بخش کوچکی از فضای طبقه همکف ساختمان، به فضای انتظار برای مهمانان اختصاص یافته و فضاهای دیگری مثل پارکینگ و انباری برای نیز در همین طبقه طراحی شده که در مباحث بعد به توضیح تک تک ریز فضاها خواهیم پرداخت.

لابی نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ در ضلع شرقی ساختمان و مشرف به حیاط طراحی شده و طراحی ورودی لابی با ایجاد فرورفتگی در نمای ساختمان حس دعوت کنندگی زیادی را به محیط لابی بخشیده است. متراژ لابی ۱۳ و نیم متر مربع است.

پارکینگ این ساختمان مشرف به ورودی ساختمان طراحی شده و امکان پارک سه خودرو را دارد. این فضا مساحت ۷۵ متر مربع را به خود اختصاص داده است.

راه پله در ضلع شرقی ساختمان کنار فضای لابی (انتظار) طراحی شده و برای راحتی بیشتر، آسانسور نیز در نظر گرفته شده. نوع باکس پله این ساختمان به صورت دو بازو طراحی شده است و دارای متراژ ۱۹ متر مربع می باشد. انباری واحد های فوقانی در ضلع شمالی ساختمان در انتهای ساختمان به صورت یک جانبه بدون تقسیم برای واحدهای ساختمان طراحی شده و متراژ ۴۱ متر مربع را به خود اختصاص داده است.

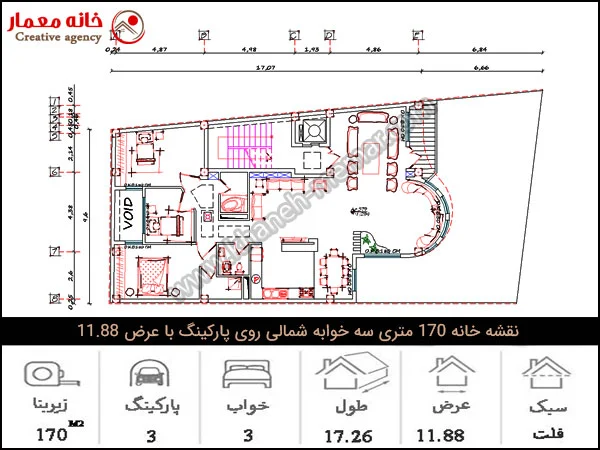

طبقه اول نقشه خانه سه خوابه

طبقه اولنقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ ، بصورت یک واحد ۳ خوابه طراحی شده و دارای متراژ 170 متر مربع می باشد. فضاهای تشکیل دهنده این واحد شامل سه خواب، نشیمن، پذیرایی، آشپزخانه  و … می باشد که در مباحث بعد به توضیح تک تک فضاها خواهیم پرداخت.

آشپزخانه و ناهارخوری نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ

در این واحد مستقل آشپزخانه در ضلع غربی ساختمان و مشرف به حیاط خانه طراحی شده و نوع جای گیری فضای آشپزخانه امکان خدمات رسانی بسیار مطلوبی را برای عرصه های خصوصی و عمومی ساختمان میسر ساخته. ماحت این فضا  ۱۱ مترمربع می باشد.

ناهارخوری این واحد شیک در ضلع جنوب غربی ساختمان و مشرف به حیاط و آشپزخانه طراحی شده و امکان جایگذاری یک ناهارخوری ۸ نفره را میسر ساخته است. تامین نور فضای ناهارخوری از طریق پنجره‌ای که در ضلع جنوبی ناهارخوری طراحی شده تامین می گردد و دادای متراژ هفت متر مربع می باشد.

نشیمن راحتی و سالن پذیرایی

در مرکز و ما بین عرصه خصوصی و عمومی ساختمان نشیمن راحتی این نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ ، طراحی شده. نوع مبل در نظر گرفته شده برای محیط نشیمن مبل راحتی از نوع کاناپه است و همچنین میز تلویزیون هم در این مکان جایگذاری شده و دارای مساحت 16.50 مترمربع می باشد.

پذیرایی این واحد مستقل در ضلع جنوب شرقی ساختمان و مشرف به تراس طراحی شده است. و با یک دست مبلمان سلطنتی مبله می شود. نوع جایگذاری پذیرایی و ارتباط مستقیم آن با راه پله ساختمان، خدمات رسانی در این فضا را امکان پذیر می کند .پذیرایی ساختمان متراژ ۱۶ متر مربع را به خود اختصاص داده است.

کویین

کویین به فضای گرد گفته می شود که امکان قرارگیری یک دست مبل گرد را امکان پذیر ساخته است.نوع جایگذاری محل کویین باید در مرکز و جلو ساختمان طراحی شود که با قرار گیری پنجره های در آنجا فضای کویین را بسیار باشکوه تر کرده است. همچنین نور محیط را تامین می کند. و متراژ ۱۵ متر مربع را به خود اختصاص داده است.

اتاق خواب ها

در ضلع شمال غربی ساختمان اتاق والدین طراحی شده و دادای متراژ .18.50 متر مربع می باشد. یکی از خواب های فرزندان در ضلع شمال شرقی ساختمان طراحی شده م دارای مساحت ۱۵ متر مربع می باشد. ابین دو اتاق دادای کمد دیواری بوده و نور خود را به صورت غیر مستقیم از void دریافت می کنند.

دیگر خواب فرزندان در ضلع شمالی ساختمان جلوی void طراحی شده و 7.50 متر مربع مساحت دارد. طراحی کوچک فضا امکان تجهیز به کمد دیواری را میسر نساخته.

سرویس بهداشتی و حمام

حمام این واحد مسکونی در عرصه خصوصی ساختمان طراحی شده و و مساحت 3.50 مترمربع را اشغال کرده. سرویس بهداشتی این واحد مسکونی بین عرصه خصوصی و عمومی ساختمان طراحی شده که امکان خدمات رسانی مناسب را برای دو عرصه میسر ساخته و متراژ 3 متر مربع را به خود اختصاص داده است.

 تراس

تراس این نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ ، در ضلع شرقی ساختمان و مشرف به حیاط طراحی شده . نوع هندسه محیط تراس جلوه بسیار زیبایی را به نمای ساختمان بخشیده است و دارای متراژ پنج و نیم متر مربع می باشد.

نمای ساختمان

نمای ساختمان در این نقشه خانه سه خواب ۱۷۰ متری شمالی روی پارکینگ، به صورت نئوکلاسیک طراحی شده. در نماهای نئوکلاسیک از ترکیب ابزار و همچنین باکس استفاده شده است. تفاوت نماهای نئوکلاسیک با کلاسیک در نحوه طراحی ریتم نما می باشد. که در نماهای نئوکلاسیک تعادل در ریتم ساختمان استفاده شده اما در نمای کلاسیک از ریتم های تقارن استفاده شده است. جنس متریال استفاده شده در نما از جنس سنگ تراورتن می باشد.

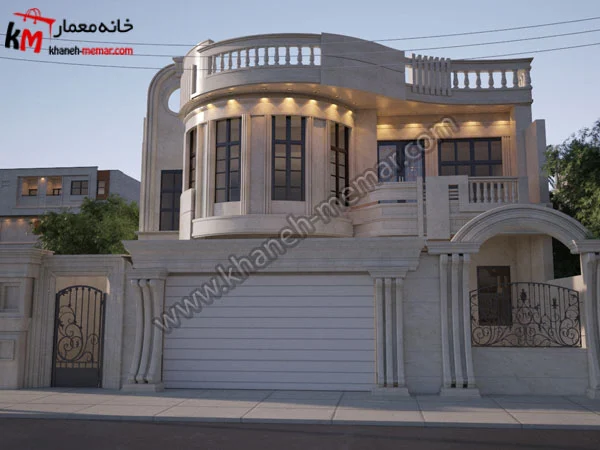

نمای خانه سه خواب ۱۷۰متری با سنگ تراورتن و عرض 11.88 شمالی
