پلان ساختمان مسکونی دو طبقه 27/33×11/95

1,530,000 تومان

تعداد طبقات ساختمان: دو طبقه

نوع سازه ساختمان : اسکلت بتنی

سبک طراحی : فلت

موقعیت دسترسی ساختمان : جنوب و  شمال شرق

سبک طراحی نما : نئو کلاسیک

امکانات رفاهی : آسانسور



خدمات تکمیلی

توضیحات

می خواهم فیلم جزئیات تکمیلی این نقشه را ببینم !

توضیحات طراح در خصوص این نقشه، در فیلم زیر تماشا کنید.

ما سلیقه شما را می شناسیم !

ما به شما کمک میکنیم تا انتخابی مطمئن و مناسب با خواسته هایتان داشته باشید . پس می طلبد تمرکزی جامع بروی نقشه انتخابی خود داشته باشید . در ادامه به معرفی اختصاری طراحی این نقشه ساختمان میپردازیم. در این ویدئو طراح در خصوص تک تک فضای داخلی نقشه توضیح میدهد وشما میتوانید با توجه به معیارهای خود انتخابی صحیح داشته باشید.

به مشاوره و کمک نیاز دارم!

محتویات این پکیج: نقشه ها و جزئیاتی که به آن نیاز دارید.

در صورتی که شما  ارسال نسخه چاپی را انتخاب کرده باشید ، نقشه و جزئیات اجرای مندرج در این پکیج به صورت فیزیکی صحافی شده برای شما پست میشود . در غیر اینصورت شما میتوانید  محصول را به صورت آنلاین از پنل کاربری خود دانلود نموده سپس پرینت بگیرید و از آن استفاده نمایید.

محتویات و جزئیات نقشه هایی که با خرید این محصول دریافت میکنم !

  • سایت پلان

  • پلان طبقات

  • برش از پلان

  • پلان اندازه گذاری

  • پلان شیب بندی

  • پلان آکس بندی

  • نما

  • نمای سه بعدی

  • CD فایلهای مندرج در پکیج

چطور تشخیص دهم که این نقشه مناسب زمین من می باشد.

ابتدا موقعیت و دسترسی زمین تان را با نقشه سایت پلان مورد بررسی قرار دهید. سپس طول زمین و از همه مهمتر عرض زمین خودتان را با مشخصات نقشه  و سایت پلان مقایسه نمائید . در انتها میزان پیشروی همسایه و حد مجازپیشروی نقشه را مطابق با مجوزهای مراجع زیربط کنترل کنید. در صورتی که تمامی این موارد با زمین شما مطابقت داشت این نقشه مناسب زمین شما میباشد .

شماره مشاوره تلفنی طراحی دکوراسیون

اگر ابعاد زمین من با این نقشه مغایرت داشت چکار کنم؟

 اگر ابعاد زمین شما از عرض و طول این نقشه بزرگتر باشد ویرایش نقشه به سهولت قابل اجرا می باشد. کافیست که در بالای صفحه در قسمت خدمات تکمیلی تیک ویرایش نقشه را فعال نمایید و خرید خود را انجام دهید .کارشناسان ما در کوتاهترین زمان ممکن با شما تماس می گیرند. توجه داشته باشید، در صورتی که ابعاد زمین شما از نقشه طراحی شده کوچکتر باشد قبل از  خرید و فعال کردن تیک ویرایش نقشه ، با کارشناسان ما تماس بگیرید.

همچنین میتوانید برای زمین خود درخواست پیش نقشه داشته باشید . در این سرویس یکی از کارشناسان ارشد طراحی ما با شما تماس میگیرند ودر خصوص تمامی جزئییات داخلی ساختمان شما صحبت میشود و مطابق ابعاد و خواسته هایتان یک پیش نقشه اختصاصی برای شما طراحی میشود .

من به یک پیش نقشه احتیاج دارم.

این محصول برای ابعاد چه زمینهایی مناسب است؟

این نقشه برای زمینهای که حداقل  عرض    یا بیشتر  داشته باشند قابل ویرایش است.

برای اطلاع بیشتر با کارشناسان ما تماس بگیرید

مشاوره رایگان

پلان موقعیت

سایت پلان ساختمان مسکونی دو طبقه در زمینی به مساحت311 متر مربع طراحی گردیده است. مساحت مناسب ساختمان امکان اجرای ساختمان سه خوابه را میسر ساخته است.دسترسی ساختمان از ضلع جنوبی و شمال شرقی ساختمان انجام می شود.دسترسی ضلع جنوبی ساختمان به کوچه اصلی و دسترسی ضلع شمال شرقی ساختمان به کوچه 6 متری می باشد. دسترسی ضلع شمال شرقی امکان بهره بردن فقط 2.90 سانتی متر از کوچه را ایجاد کرده که به درخواست کارفرما یک پارکینک هم از طریق این کوچه فرعی برای ساختمان در نظر گرفته شده.

سازه این پلان ساختمان مسکونی دو طبقه ، اسکلت بتنی در نظر گرفته شده.انتخاب نوع سازه برای ساختمان بسیار پر اهمیت است.سازه اسکلت بتنی دارای مزایایی است که یکی از انتخابهای خوب برای ساختمان محسوب می شود.یکی از مزایای سازه بتنی بهره وری کامل از تمامی فضا و هدر نرفتن فضا توسط جرز دیوارهاست و همچنین مقاومت آن در مقابل زلزله که با در نظر گرفتن دیوار برشی برای ساختمان امکان مهار بار زلزله ،میسر می شود.کل زیر بنای ساختمان در دو سطح 435 متر مربع می باشد که در طبقه همکف به صورت سه خوابه و در طبقه دوم دو خوابه طراحی گردیده است.

سایت پلان پروژه 872

ارزش این محصول چقدر است ؟

کافیست که قیمت روز تعرفه نظام مهندسی شهر خودتان را در زیر بنای نقشه ساختمان ضرب کنید. سپس قیمت طراحی نمای ساختمان  را به آن اضافه کنید . اگر طراحی دکوراسیون داخلی برای  این نقشه انجام شده باشد  . آن را هم به این مجموع اضافه کنید . حالا قیمت این محصول را مقایسه نمایید . ملاحظه خواهید کرد که چقدر در هزینه خود صرفه جویی داشته اید. با توجه به اینکه شما یک محصول با کیفیت تهیه نموده اید.

محاسبه قیمت یک نقشه را به من نشان بده !
چرا نقشه خود را از خانه معمار تهیه کنیم

سایر ویژگیهای این محصول را مطالعه کنید

بررسی فضاهای داخلی ، ابعاد و اندازه ها ، موقعیت قرار گیری

مشخصات پروژه در یک نگاه

پلان ساختمان مسکونی دو طبقه در ابعاد 27.33×11.95 متر با سازه اسکلت بتنی طراحی گردیده است. طبقه همکف ساختمان شامل یک واحد سه خوابه که یکی از آنها مستر می باشد اختصاص یافته است .طبقه اول ساختمان بصورت تیپ طراحی شده است و دو خوابه می باشد.نمای ساختمان به سبک نئو کلاسیک کار شده است .

پلان ساختمان مسکونی دوطبقه

پلان ساختمان مسکونی دو طبقه به صورت کاملا مجزا طراحی گردیده است.طبقه همکف ساختمان شامل یک واحد سه خواب و طبقه دوم ساختمان به یک واحد دو خوابه اختصاص یافته است. پارکینک در نظر گرفته شده نیز به صورت دو پارکینگ مجزا برای دو طبقه است که یکی در ضلع شمالی ساختمان و دیگری در ضلع جنوبی ساختمان داخل حیاط طراحی گردیده.

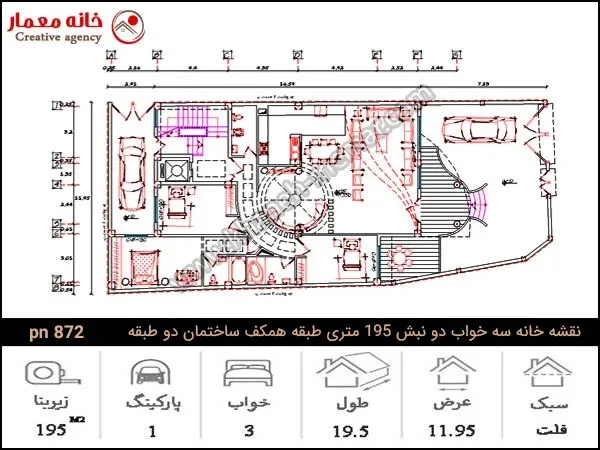

طبقه همکف

طبقه همکف ساختمان دو طبقه مسکونی به صورت سه خوابه طراحی شده و به موضوع مهم عرصه بندی فضا به بهترین شکل ممکن توجه شده .این طبقه شامل سه اتاق خواب، آشپزخانه،نشیمن،پذیرایی، حمام، سرویس بهداشتی می باشد که در ادامه به توضیح تک تک فضاها می پردازیم.

پیشنهاد می کنم از پروژه نقشه آپارتمان دو طبقه با سازه مصالح بنایی و نمای مدرن هم دیدن کنید.

طبقه همکف و ریز فضاهای پروژه 872

آشپزخانه

آشپزخانه در ضلع شرقی ساختمان و همچنین مشرف به پذیرایی طراحی شده است. نوع هندسه ایده ال انتخاب شده برای آشپزخانه به کاربردی بودن آشپزخانه و همچنین در عین حال به زیبایی محیط آشپزخانه کمک زیادی کرده است.این آشپزخانه در عین  امروزی بودن به پیشینه مذهبی ما ایرانیان نیز توجه کرده است و با طراحی L شکل محیطی را برای فعالیت کدبانوی خانه به دور از دید مزاحم ایجاد کرده.این فضا سرخ پزخانه یا آشپزخانه کثیف در امتداد آشپزخانه اصلی قرار گرفته و باعث می شود که آشپزخانه اصلی همیشه مرتب و تمیز باشد.متراژ اختصاص یافته به آشپزخانه 15 متر مربع می باشد که 5 متر مربع آن به مطبخ یا سرخ پزخانه اختصاص یافته است.

ناهار خوری ساختمان دو طبقه مسکونی

ناهار خوری در ضلع روبه روی مطبخ و همچنین مشرف به پذیرایی طراحی شده است. نوع جای گیری ایده ال ناهار خوری امکان بسیار خوب را برای سرویس دهی به فضاهایی مثل آشپزخانه و پذیرایی و نشیمن را میسر ساخته است. در دکوراسیون داخلی محیط ناهار خوری نگاه شده است که به این صورت با قرار گیری یک پنجره گرد به روی دیوار مطبخ یک محیط بسیار جذابی را با هندسه گرد میسر ساخته است و همچنین متراژ 5 متر مربع را به خود اختصاص داده است.

نشیمن عمومی و پذیرایی

نشیمن ساختمان به صورت گرد طراحی گردیده است.نوع جای گیری مناسب فضای نشیمن امکان ارتباط مناسب عرصه خصوصی و عمومی را میسر ساخته است.این نشیمن، برای دورهمی خانوادگی اعضای خانواده طراحی شده و هندسه مدور این فضا محیطی گرم و صمیمی را ایجاد کرده است.استفاده از یک مبلمان گرد، محیط نشیمن را بسیار شیک و زیبا کرده است که چشم هر مخاطبی را به خود خیره می کند.مساحت این فضا 17 متر مربع می باشد.

پذیرایی ساختمان در ضلع جنوبی ساختمان و مشرف به حیاط طراحی گردیده است. نوع هندسه انتخاب شده برای محیط پذیرایی امکان جای دادن یک دست مبلمان سلطنتی زیبا را در خود میسر ساخته است. نور محیط پذیرایی با قرار گیری پنجره های مناسب که در فضا تعریف شده تامین می گردد و همچنین متراژ آن 36 متر مربع می باشد.

اتاق خوابهای طبقه همکف ساختمان دو طبقه

طبقه همکف دارای سه اتاق خواب است که خواب والدین در ضلع شمال غربی ساختمان طراحی شده است و به صورت مستر طراحی شده. متراژ این اتاق خواب 27 متر مربع می باشد.دو خواب دیگر که به فرزندان اختصاص یافته یکی در ضلع شمالی ساختمان و دیگری در ضلع جنوب غربی ساختمان قرار دارد. تامین نور این دو اتاق از طریق پنجره هایی که در محیط طراحی شده تامین می گردد. متراژ خواب ضلع شمالی 15.5 متر مربع و خواب ضلع جنوب غربی14.7 متر مربع می باشد.
هر سه اتاق خواب مجهر به کمد دیواری برای جا گذاری لباس و لوازم می باشد.

حمام و سرویس بهداشتی طبقه همکف

حمام طبقه همکف این خانه مسکونی در ضلع غربی ساختمان و بین خواب والدین و فرزندان طراحی گردیده است. حمام در عرصه خصوصی جاگذاری شده و افراد از فضای پذیرایی به این قسمت دید نداردند. حکام با داشتن متراژ 5 متر مربع ،مکان جای دادن یک وان استاندارد را در خود میسر ساخته است.

سرویس بهداشتی در این پلان ساختمان مسکونی دو طبقه در ضلع شرقی و در ابتدای ورودی ساختمان قرار گرفته.متراژ آن 5 متر مربع است.

راه پله

راه پله ساختمان در ضلع شرقی ساختمان و همچنین کنار ورودی ساختمان از کوچه ساختمان تعریف گردیده است. نحوه جای گیری مناسب راه پله امکان دسترسی به طبقات را بسیار روان ساخته است که در طراحی  راه پله به این نکته دقت شده است. در ساختمان های امروزی با طراحی یک آسانسور نفربر برای ساختمان،دسترسی به طبقات را برای ساکنان بسیار راحت کرده است که در این خانه طراحی آسانسور یک نکته مثبت خانه محسوب می شود و همچنین متراژ 21 متر مربع را به خود اختصاص داده است.

می توانید ویلای دو طبقه فوق العاده شیک که به سبک کلاسیک طراحی شده و دارای نمای کلاسیک است را هم مشاهده کنید.

 طبقه اول ساختمان دو طبقه

پلان طبقه اول خانه مسکونی دو طبقه به صورت تیپ و مشابه طبقه همکف طراحی گردیده است. تنها تفاوت ایجاد شده در طبقه اول نسبت به همکف طراحی دو عدد خواب با تفاوت نسبت به همکف خانه می باشد. در طبقه اول خانه در جایی که اتاق خواب پایین که در جلوی خانه و مشرف به حیاط طراحی گردیده بود به یک صبحانه خوری بسیار شیک اختصاص یافته است که یک فضای دنج برای سرو  صبحانه ایجاد گردیده است.

نمای ساختمان

نمای ساختمان به صورت نئو کلاسیک طراحی گردیده است.در طراحی نماهای نئوکلاسیک از ریتم های نامتقارن استفاده می گردد به این ترتیب که اگر یک نوع ریتم در یک طرف ساختمان استفاده شد، در جبهه مخالف از یک نوع ریتم دیگر بهره مند می گیرند. این پلان ساختمان دو طبقه مسکونی استفاده از این ریتم های نامتقارن جذابیت زیادی به نما بخشیده است. مصالح به کار رفته در نما از جنس سنگ تراورتن است.

نمای ساختمان 872

توضیحات تکمیلی

طول

۲۲ متر مربع

عرض

۹.۵۴ متر مربع

مساحت زمین

۲۱۶ متر مربع

پیشروی سمت چپ

۱۷.۵ متر مربع

پیشروی سمت راست

۱۷.۵ متر مربع

موقعیت زمین و دسترسی

از دو جهت (جنوب – غرب)

مجموع زیربنا

۳۳۶ متر مربع

تعداد طبقات

۲ طبقه (همکف – اول)

نوع سازه

اسکلت بتنی

سبک طراحی

دوبلکس

پذیرایی

۶۰ متر مربع

هال نشیمن 1

×

خواب میهمان

۱۸ متر مربع

حمام

×

سرویس بهداشتی

3 متر مربع

آشپزخانه

۱۶ متر مربع

مطبخ

۶.۵ متر مربع

ناهار خوری

۱۱ متر مربع

پله طبقات

۵.۵ متر مربع

وید

×

راهرو

3.5 متر مربع

حجم دیوارها

12 متر مربع

نشیمن

×

پنتری

×

خواب والدین

۱۴.۳۰ متر مربع

خواب 01

۱۴.۵ متر مربع

خواب 02

۱۶ متر مربع

خواب 03

۱۷ متر مربع

سرویس حمام

۳ متر مربع

توالت

۳.۵ متر مربع

راه پله

3 متر مربع

نورگیر

9.5 متر مربع

تراس حوسینگ

16.5 متر مربع

میزان دیوارها

×
