نقشه دوبلکس شمالی ۱۷۰ متری با عرض ۱۲ متر طرح هندی

1,000,000 تومان

تعداد طبقات :دو طبقه + زیرزمین

نوع سازه :اسکلت بتنی

سبک طراحی :دوبلکس

موقعیت دسترسی : دسترسی از جنوب

سبک طراحی نما : سبک نئوکلاسیک

محتویات پکیج: نقشه های کامل معماری+نما3D

توضیحات

5/5 امتیاز از (1 رای )

نقشه دوبلکس شمالی ۱۷۰ متری

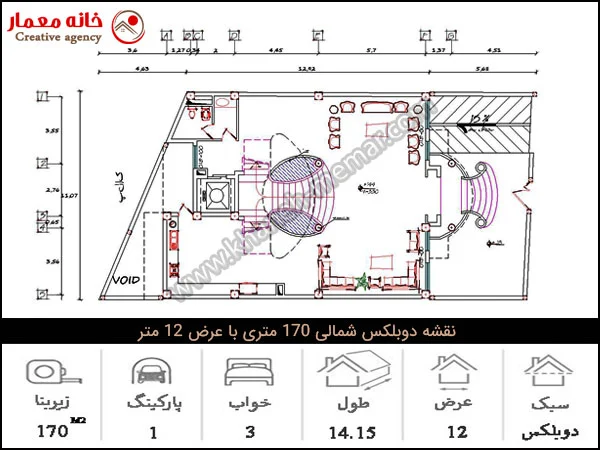

این نقشه در زمینی با عرض ۱۲ متر طراحی شده است که ۱۷۰ متر زیر بنا دارد. طبقه همکف شامل سالن پذیرایی، آشپزخانه و یک پله هندی است که ارتباط را با طبقه فوقانی را هموار می‌کند.

همچنین آسانسور در پشت پله نصب شده است. در طبقه فوقانی اتاق خواب‌ها قرار گرفته اند و فضایی برای گردش اطراف پله، شکوه این ساختمان را دوچندان کرده است. نمای این ساختمان از جنس سنگ و به سبک نئوکلاسیک طراحی شده است.

نقشه دوبلکس شمالی ۱۷۰ متری با عرض ۱۲ متر

نقشه دوبلکس شمالی ۱۷۰ متری با عرض ۱۲ متر روی زیرزمین با آسانسور و پله طرح هندی

5/5 امتیاز از (1 رای )

می خواهم فیلم جزئیات تکمیلی این نقشه را ببینم !

ما سلیقه شما را می شناسیم !

ما به شما کمک میکنیم تا انتخابی مطمئن و مناسب با خواسته هایتان داشته باشید . پس می طلبد تمرکزی جامع بروی نقشه انتخابی خود داشته باشید . در ادامه به معرفی اختصاری طراحی این نقشه ساختمان میپردازیم. در این ویدئو طراح در خصوص تک تک فضای داخلی نقشه توضیح میدهد وشما میتوانید با توجه به معیارهای خود انتخابی صحیح داشته باشید.

5/5 امتیاز از (1 رای )

این طرح را می توانید سفارشی کنید!

تغییرات مورد نظر خود را به ما بگویید،تا مطابق سلیقه شما طراحی کنیم.

محتویات این پکیج: نقشه ها و جزئیاتی که به آن نیاز دارید.

در صورتی که شما  ارسال نسخه چاپی را انتخاب کرده باشید ، نقشه و جزئیات اجرای مندرج در این پکیج به صورت فیزیکی صحافی شده برای شما پست میشود . در غیر اینصورت شما میتوانید  محصول را به صورت آنلاین از پنل کاربری خود دانلود نموده سپس پرینت بگیرید و از آن استفاده نمایید.

محتویات و جزئیات نقشه هایی که با خرید این محصول دریافت میکنم !

  • سایت پلان

  • پلان طبقات

  • برش از پلان

  • پلان اندازه گذاری

  • پلان شیب بندی

  • پلان آکس بندی

  • نما

  • نمای سه بعدی

  • CD فایلهای مندرج در پکیج

5/5 امتیاز از (1 رای )

چطور تشخیص دهم که این نقشه مناسب زمین من می باشد.

ابتدا موقعیت و دسترسی زمین تان را با نقشه سایت پلان مورد بررسی قرار دهید. سپس طول زمین و از همه مهمتر عرض زمین خودتان را با مشخصات نقشه  و سایت پلان مقایسه نمائید . در انتها میزان پیشروی همسایه و حد مجازپیشروی نقشه را مطابق با مجوزهای مراجع زیربط کنترل کنید. در صورتی که تمامی این موارد با زمین شما مطابقت داشت این نقشه مناسب زمین شما میباشد .

شماره مشاوره تلفنی طراحی دکوراسیون

اگر ابعاد زمین من با این نقشه مغایرت داشت چکار کنم؟

 اگر ابعاد زمین شما از عرض و طول این نقشه بزرگتر باشد ویرایش نقشه به سهولت قابل اجرا می باشد. کافیست که در بالای صفحه در قسمت خدمات تکمیلی تیک ویرایش نقشه را فعال نمایید و خرید خود را انجام دهید .کارشناسان ما در کوتاهترین زمان ممکن با شما تماس می گیرند. توجه داشته باشید، در صورتی که ابعاد زمین شما از نقشه طراحی شده کوچکتر باشد قبل از  خرید و فعال کردن تیک ویرایش نقشه ، با کارشناسان ما تماس بگیرید.

همچنین میتوانید برای زمین خود درخواست پیش نقشه داشته باشید . در این سرویس یکی از کارشناسان ارشد طراحی ما با شما تماس میگیرند ودر خصوص تمامی جزئییات داخلی ساختمان شما صحبت میشود و مطابق ابعاد و خواسته هایتان یک پیش نقشه اختصاصی برای شما طراحی میشود .

این محصول برای ابعاد چه زمینهایی مناسب است؟

این نقشه برای زمینهایی که حداقل  عرض   یا بیشتر داشته باشند قابل ویرایش است.

برای اطلاع بیشتر با کارشناسان ما تماس بگیرید.

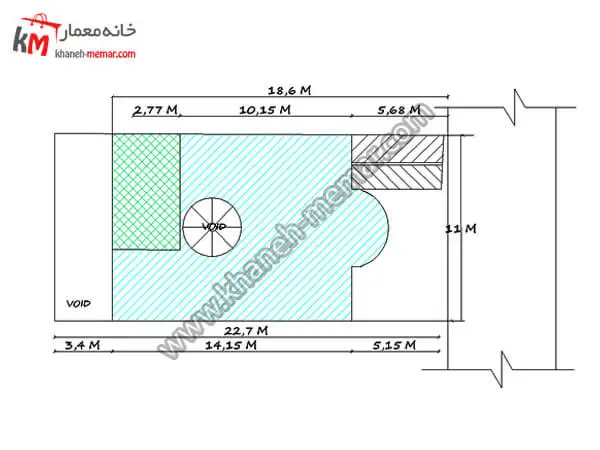

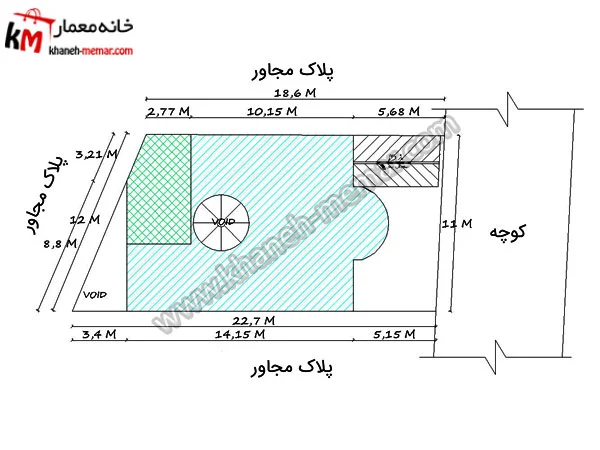

پلان موقعیت

نقشه دوبلکس شمالی ۱۷۰ متری در زمینی مناسب به مساحت 240 مترمربع طراحی گردید. سایت پلان این پروژه از موقعیت شمالی برخوردار و ساختمان به اصطلاح در به حیاط می باشد. ساختمان شامل سه طبقه زیرزمین، همکف و اول بوده و زیربنای ساخت 495 مترمربع می باشد.

زیربنا به اندازه 60% از مساحت کل زمین را بر اساس قوانین شهرداری اشغال کرده و مابقی زمین به حیاط اختصاص داده شده است.همچنین میزان پیشروی ضلع شرق و غرب پلان به اندازه چهارده متر و بیست سانت می باشد. سازه به کار رفته اسکلت بتنی می باشد که امکان طراحی فضاهای بازتر را را فراهم کرده.

سایت پلان نقشه دوبلکس شمالی ۱۷۰ متری

سایت پلان نقشه دوبلکس شمالی ۱۷۰ متری

5/5 امتیاز از (1 رای )

ارزش این محصول چقدر است ؟

کافیست که قیمت روز تعرفه نظام مهندسی شهر خودتان را در زیر بنای نقشه ساختمان ضرب کنید. سپس قیمت طراحی نمای ساختمان  را به آن اضافه کنید . اگر طراحی دکوراسیون داخلی برای  این نقشه انجام شده باشد  . آن را هم به این مجموع اضافه کنید . حالا قیمت این محصول را مقایسه نمایید . ملاحظه خواهید کرد که چقدر در هزینه خود صرفه جویی داشته اید. با توجه به اینکه شما یک محصول با کیفیت تهیه نموده اید.

چرا نقشه خود را از خانه معمار تهیه کنیم

5/5 امتیاز از (1 رای )

سایر ویژگیهای این محصول را مطالعه کنید

بررسی فضاهای داخلی ، ابعاد و اندازه ها ، موقعیت قرار گیری

مشخصات پروژه در یک نگاه

نقشه دوبلکس شمالی ۱۷۰ متری در زمینی به ابعاد 11×22.7 در سه طبقه زیرزمین، همکف و اول طراحی شده است. طبقه زیرزمین شامل پارکینگ و یک سالن استخر با مساحت 83 مترمربع می باشد. طبقه همکف نیز به فضاهای عمومی اختصاص یافت و شامل دو نشیمن بزرگ و آشپزخانه و طبقه اول نیز به فضاهای خصوص اختصاص یافته است.

طبقه زیرزمین نقشه دوبلکس شمالی ۱۷۰ متری

طبقه زیرزمین این خانه دوبلکس تمام امکانات یک خانه لوکس که شامل استخر،سونا و جکوزی بوده را شامل می شود. طبقه زیرزمین با مساحت 161 مترمربع به دو قسمت مجزا پارکینگ و استخر تفکیک شد.

پارکینگ

پارکینگ این نقشه دوبلکس شمالی ۱۷۰ متری با رمپی به شیب 15% از حیاط دسترسی داشته و محل پارک یک خودرو در این فضا فراهم شده. صاحب خانه بعد از پارک وسیله نقلیه خود به راحتی می تواند از دو راه دسترسی اصلی ساختمان که در ضلع شمالی پلان واقع شده استفاده و به طبقات بالا برسند. دسترسی های مهم ساختمان به دو شکل آسانسور و راه پله در نظر گرفته شد.

 استخر نقشه دوبلکس شمالی ۱۷۰ متری

مجاور پارکینگ، سالن استخر به مساحت 83 مترمربع طراحی شده و در ورودی استخر رختکن و اتاق دوش قرار گرفته. همچنین استخر دسترسی اختصاصی دیگری از پله های حیاط گرفته و برای خروج یا ورود دیگر نیاز به طی مسیر از پارکینگ نمی باشد.

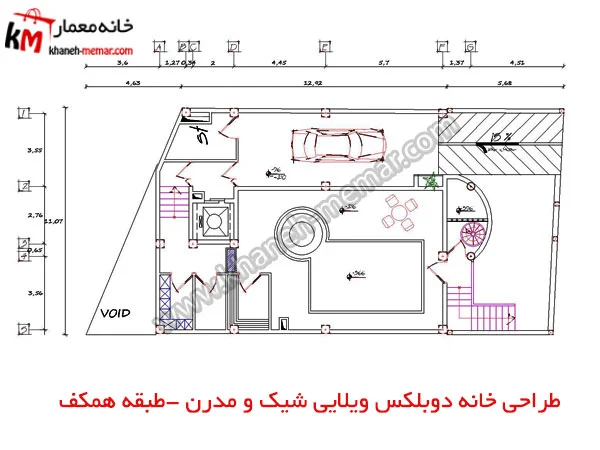

طبقه همکف نقشه دوبلکس شمالی ۱۷۰ متری

طبقه همکف این خانه دوبلکس، شامل نشیمن بزرگ و آشپزخانه می باشد. فضای طبقه همکف باز طراحی و زمان ورود به ساختمان چشم هر بیننده ای از زیبایی به وجد می آید.

نشیمن

نشیمن در دو گوشه جنوبی ساختمان طراحی و تقریبا نصف مساحت این طبقه را شامل می شود. نورنشیمن با پنجره های سرتاسری رو به حیاط جنوبی تامین و نور طبیعی روز به طور کامل وارد ساختمان می شود.

پله لوکس و لاکچری وسط ساختمان این پلان را فوق العاده و منحصربه فرد کرده است. به همین علت آبنماهایی هلال شکل پایین پله طراحی و جلوه آنرا دو چندان کرده اند. وجود آب داخل ساختمان در عین دادن حس آرامش بیشتر به ساکنین فضا را خنک تر کرده و دمای محیط را متعادل می کند.

آشپزخانه

آشپزخانه خانه دوبلکس شیک و مدرن در ضلع شمالی پلان و باز طراحی گردید. مساحت آشپزخانه 25 مترمربع و با کابینت های مناسب دکور شده است. پشت خانه حیاط خلوتی بزرگ قرار دارد و راه دسترسی آن در طبقه همکف از دربی که در آشپزخانه قرار گرفت تامین شده است.

حیاط خلوت به عنوان سرخ پزخانه هم کارایی داشته و خانم خانه می تواند از این فضای عالی نهایت استفاده را داشته باشد. آشپزخانه بدلیل طراحی باز نیاز به حریم داشت که پله مرکز ساختمان کار حریم را برای ما بازی کرده و دید از نشیمن به آشپزخانه را کمتر کرده است.

طراحی خانه دوبلکس ویلایی شیک و مدرن طبقه همکف پروژه 736

طبقه اول خانه دوبلکس

طبقه اول نقشه دوبلکس شمالی ۱۷۰ متری ساختمان شامل فضاهای خصوصی با سه خواب به مساحتهای 16 و 21 مترمربع می باشد. اتاق خواب بزرگتر به والدین اختصاص داده شد و مستر می باشد. این خواب در ضلع شمالی پلان قرار گرفته و دارای کمدهای سرتاسری بزرگ است.

دو اتاق دیگر برای فرزندان طراحی و در ضلع جنوبی این طبقه قرار گرفته. اتاق ها نور خود را از پنجره های رو به حیاط دریافت و هیچ کمبود نوری در این مکان وجود ندارد.

طبقه اول نقشه دوبلکس شمالی ۱۷۰ متری از پنتری مناسبی به مساحت 7 مترمربع برخوردار که نقش آشپزخانه ای کوچک برای طبقه اول بازی می کند. پنتری به ساکنین برای رفع نیازهای اولیه کمک کرده و نیازی به رفتن به آشپزخانه مرکزی خانه نخواهد بود.

اطراف پله در این طبقه خالی بوده و می توان آبنما و قسمتهایی از طبقه پایین را دید که به جذابیت آن افزوده است. مزیت بزرگ خانه طراحی آسانسور بوده که رفت و آمد ساکنین را راحت تر کرده است.

نمای ساختمان

نمای خارجی تاثیر مهمی در جلب توجه افکار و ذهنیت افراد نسبت به پلان داشته و یک نمای مناسب در عین درخشش خارج ساختمان پلان داخلی را هم در ذهن تداعی می کند.

نمای نقشه دوبلکس شمالی ۱۷۰ متری به سبک نئوکلاسیک و با متریال سنگ سفید تراورتن طراحی گردید. در این نما سعی شد تا ابزار آلات کلاسیک به نحو احسن و مکانهای مناسب قرار گیرد و نمایی بی نقص داشته باشیم. هالوژن های کار شده در سقف وظیفه نور پردازی در شب را بر عهده دارد.

نمای نقشه دوبلکس شمالی ۱۷۰ متری

نمای نقشه دوبلکس شمالی ۱۷۰ متری با عرض ۱۲ متر

توضیحات تکمیلی

عرض

12

موقعیت زمین و دسترسی

شمالی

سبک طراحی

دوبلکس

مساحت طبقه همکف

170 متر مربع
