طراحی ساختمان دو طبقه بتنی “فوق العاده شیک و کاملا اجرایی” ۱۲ × ۲۰

620,000 تومان

تعداد طبقات ساختمان: دو طبقه

نوع سازه ساختمان: اسکلت بتنی

موقعیت دسترسی ساختمان: از سمت جنوب

سبک طراحی بنا: فلت

سبک طراحی نما : نئو کلاسیک

امکانات رفاهی : آسانسور

توضیحات

لطفا امتیاز بدهید
لطفا امتیاز بدهید

می خواهم فیلم جزئیات تکمیلی این نقشه را ببینم !

ما سلیقه شما را می شناسیم !

ما به شما کمک میکنیم تا انتخابی مطمئن و مناسب با خواسته هایتان داشته باشید . پس می طلبد تمرکزی جامع بروی نقشه انتخابی خود داشته باشید . در ادامه به معرفی اختصاری طراحی این نقشه ساختمان میپردازیم. در این ویدئو طراح در خصوص تک تک فضای داخلی نقشه توضیح میدهد وشما میتوانید با توجه به معیارهای خود انتخابی صحیح داشته باشید.

لطفا امتیاز بدهید

این طرح را می توانید سفارشی کنید!

تغییرات مورد نظر خود را به ما بگویید،تا مطابق سلیقه شما طراحی کنیم.

محتویات این پکیج: نقشه ها و جزئیاتی که به آن نیاز دارید.

در صورتی که شما  ارسال نسخه چاپی را انتخاب کرده باشید ، نقشه و جزئیات اجرای مندرج در این پکیج به صورت فیزیکی صحافی شده برای شما پست میشود . در غیر اینصورت شما میتوانید  محصول را به صورت آنلاین از پنل کاربری خود دانلود نموده سپس پرینت بگیرید و از آن استفاده نمایید.

محتویات و جزئیات نقشه هایی که با خرید این محصول دریافت میکنم !

  • سایت پلان

  • پلان طبقات

  • برش از پلان

  • پلان اندازه گذاری

  • پلان شیب بندی

  • پلان آکس بندی

  • نما

  • نمای سه بعدی

  • CD فایلهای مندرج در پکیج

لطفا امتیاز بدهید

چطور تشخیص دهم که این نقشه مناسب زمین من می باشد.

ابتدا موقعیت و دسترسی زمین تان را با نقشه سایت پلان مورد بررسی قرار دهید. سپس طول زمین و از همه مهمتر عرض زمین خودتان را با مشخصات نقشه  و سایت پلان مقایسه نمائید . در انتها میزان پیشروی همسایه و حد مجازپیشروی نقشه را مطابق با مجوزهای مراجع زیربط کنترل کنید. در صورتی که تمامی این موارد با زمین شما مطابقت داشت این نقشه مناسب زمین شما میباشد .

شماره مشاوره تلفنی طراحی دکوراسیون

اگر ابعاد زمین من با این نقشه مغایرت داشت چکار کنم؟

 اگر ابعاد زمین شما از عرض و طول این نقشه بزرگتر باشد ویرایش نقشه به سهولت قابل اجرا می باشد. کافیست که در بالای صفحه در قسمت خدمات تکمیلی تیک ویرایش نقشه را فعال نمایید و خرید خود را انجام دهید .کارشناسان ما در کوتاهترین زمان ممکن با شما تماس می گیرند. توجه داشته باشید، در صورتی که ابعاد زمین شما از نقشه طراحی شده کوچکتر باشد قبل از  خرید و فعال کردن تیک ویرایش نقشه ، با کارشناسان ما تماس بگیرید.

همچنین میتوانید برای زمین خود درخواست پیش نقشه داشته باشید . در این سرویس یکی از کارشناسان ارشد طراحی ما با شما تماس میگیرند ودر خصوص تمامی جزئییات داخلی ساختمان شما صحبت میشود و مطابق ابعاد و خواسته هایتان یک پیش نقشه اختصاصی برای شما طراحی میشود .

این محصول برای ابعاد چه زمینهایی مناسب است؟

این نقشه برای زمینهایی که حداقل عرض    یا بیشتر داشته باشند قابل ویرایش است.

برای اطلاع بیشتر با کارشناسان ما تماس بگیرید.

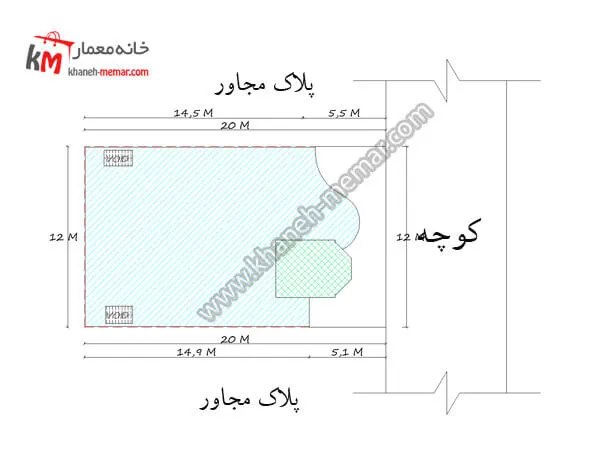

پلان موقعیت

ساختمان دو طبقه بتنی در زمین شمالی به ابعاد 12×20 طراحی شده. میزان پیشروی از ضلع شرق ۱۵.۳۰ سانتیمتر و پیشروی از ضلع غربی ساختمان ۱۴.۹۰سانتی متر می باشد. که تا حدودی از تراکم مازاد استفاده نموده است. ساختمان دارای دسترسی از سمت جنوب و به عبارتی درب از حیاط می باشد. سازه ساختمان اسکلت بتنی می باشد و طراحی سازه ای ساختمان را هم می‌توان با اجرای دیوار برشی و هم به صورت قاب خمشی انجام داد.

سایت پلان ساختمان دو طبقه بتنی “فوق العاده شیک و کاملا اجرایی”

سایت پلان ساختمان دو طبقه بتنی “فوق العاده شیک و کاملا اجرایی”

لطفا امتیاز بدهید

ارزش این محصول چقدر است ؟

کافیست که قیمت روز تعرفه نظام مهندسی شهر خودتان را در زیر بنای نقشه ساختمان ضرب کنید. سپس قیمت طراحی نمای ساختمان  را به آن اضافه کنید . اگر طراحی دکوراسیون داخلی برای  این نقشه انجام شده باشد  . آن را هم به این مجموع اضافه کنید . حالا قیمت این محصول را مقایسه نمایید . ملاحظه خواهید کرد که چقدر در هزینه خود صرفه جویی داشته اید. با توجه به اینکه شما یک محصول با کیفیت تهیه نموده اید.

چرا نقشه خود را از خانه معمار تهیه کنیم
لطفا امتیاز بدهید

سایر ویژگیهای این محصول را مطالعه کنید

بررسی فضاهای داخلی ، ابعاد و اندازه ها ، موقعیت قرار گیری

مشخصات پروژه در یک نگاه

ساختمان دو طبقه بتنی که به همراه یک نمای فوق العاده به سبک نئوکلاسیک ارائه شده در زمینی به مساحت 240 متر مربع طراحی شده. مساحت زیر بنا در طبقه همکف و طبقه اول هر کدام 200 متر مربع است که با سازه اسکلت بتن انجام شده. تعداد اتاق خواب ها سه خواب و دسترسی ساختمان از جنوب است. پارکینگ ساختمان به صورت سرپوشیده است که ظرفیت 5 خودرو را دارد.

طبقه همکف

طبقه همکف این ساختمان دو طبقه بتنی با مساحت ۲۰۰ متر مربع طراحی شده است.شامل پارکینگ و انباری ،راه پله و لابی و آسانسور است .مساحت اختصاص یافته به انباری ۳۲ متر مربع و راه پله و لابی ۲۶.۶۰ سانتی متر است.فضای باقی مانده به پارکینگ اختصاص دارد.راه پله این ساختمان در جنوبی ترین قسمت سایت مشرف به حیاط طراحی شده و برای ورود به ساختمان ابتدا می بایست وارد لابی شده که امکان استفاده از پله و آسانسور هر دو وجود دارد. فضای اختصاص یافته به آسانسور و راه پله ۲۶ متر مربع می باشد.

فضای پارکینگ ساختمان دو طبقه بتنی

پارکینگ این ساختمان امکان پارک 5 خودرو بدون مزاحمت را دارد.البته می توان تعداد زیادتری خودرو به صورت سوئیچی در این پارکینگ پارک نمود.پارکینگ این ساختمان به گونه ایی طراحی شده که شما بتوانید از این فضا برای مقاصد دیگری نظیر برگزاری مراسم نیز استفاده نمایید. مساحت اختصاص یافته به فضای انباری نیز ۳۲ متر مربع می باشد و به صورت دو واحد مجزا طراحی شده است.

می توانید پروژه ساختمان مسکونی 2 طبقه که دارای سازه مصالح بنایی است را هم مشاهده کنید.

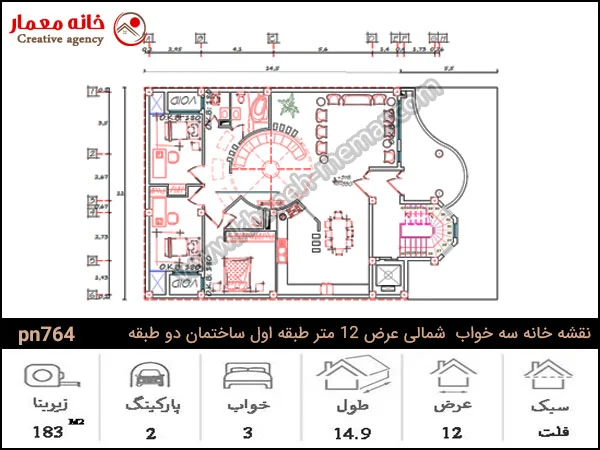

طبقه اول

طبقه اول این ساختمان دو طبقه بتنی دارای کاربری مسکونی بوده و از مساحت ۲۰۰ متر مربع برخوردار است. فضای داخلی این ساختمان شامل سه خواب بزرگ و جادار، سالن پذیرایی و هال نشیمن فوق العاده زیبا که در وسط ساختمان به صورت دایره ای شکل طراحی شده ،تراس هوسینگ که به عنوان یک ایوان عمل می‌کند و جایی برای نشستن در هوای مطبوع و دیدن منظره حیاط ساختمان است و آشپزخانه می باشد.در ادامه جزییات زیر فضاها را مشاهده می کنید.

اتاق خواب ها

خواب ها در قسمت انتهایی ساختمان و در ضلع شمالی زمین طراحی شده است و از دو ناحیه نورگیر روشنایی خود را دریافت می کند همه خواب ها در یک راهرو و فیلت نیمه دایره ای به هم مرتبط می شوند و همه اتاقها دارای کمد دیواری می باشد.خواب والدین در ناحیه شمال غربی ساختمان طراحی شده و مساحت آن ۱۸.۶۰ سانتی متر می باشد. که بخشی از مساحت خود را به کمد دیواری و مستر اختصاص داده است.مساحت خواب فرزندان ۱۵ متر مربع می باشد و نسبت به خواب والدین از وسعت کمتری برخوردار است. علاوه بر کمد لباسی، کمد رختخواب نیز برای هر دو خواب طراحی شده و از موضع گیری مناسبی برخوردار است.

نشیمن خانه دو طبقه

مساحت هال نشیمن ۱۵ متر مربع می باشد و دقیقا در وسط ساختمان به صورت دایره ای شکل طراحی شده است. سقف این قسمت کمی بالاتر از سایر سقفهای این ساختمان طراحی شده که موجب می‌شود هم نور مناسبی به فضای نشیمن بتابد. علاوه بر آن با ایجاد پتینه کاری در زیر سقف به زیبایی ساختمان افزوده شده است. دیوارهای اطراف نشیمن به صورت نیمه شفاف طراحی شده که فضا را بزرگتر جلوه می دهد. تلویزیون در هال نشیمن در مناسب ترین مکان قرار گرفته و نور مزاحم در این مکان وجود ندارد.

پروژه ساختمان دو طبقه جنوبی که دارای نمای مدرن است را هم مشاهده کنید.

آشپزخانه و ناهار خوری

آشپزخانه نیز در همجواری نشیمن و پذیرایی طراحی شده و داری مساحت ۱۲.۵۰ مترمربع می باشد. علاوه بر فضای آشپزخانه مکانی به عنوان مطبخ در همجواری آشپزخانه به مساحت ۲.۵۰ متر مربع طراحی شده که به مجموع فضای خدماتی آشپزخانه می افزاید. آشپزخانه نزدیک به ورودی ساختمان طراحی شده و لذت یک آشپزی دور از دید مهمان را برای بانوی خانه به ارمغان می آورد.مساحت ناهار خوری ۱۰ متر مربع می باشد که ظرفیت یک دست میز ناهارخوری شیک ۱۲ نفره را دارد.

حمام و سرویس بهداشتی

حمام و سرویس بهداشتی این ساختمان اسکلت بتنی در همجواری خواب ها و کنار هم طراحی شده است.این نیز موجب می شود که در ساخت و اجرای تاسیسات مکانیکی با حداقل ترین هزینه بتوان از این فضا در یک فیلت خصوصی استفاده نمود. مساحت حمام و توالت به ترتیب ۵ متر و ۲.۵ متر مربع می باشد.

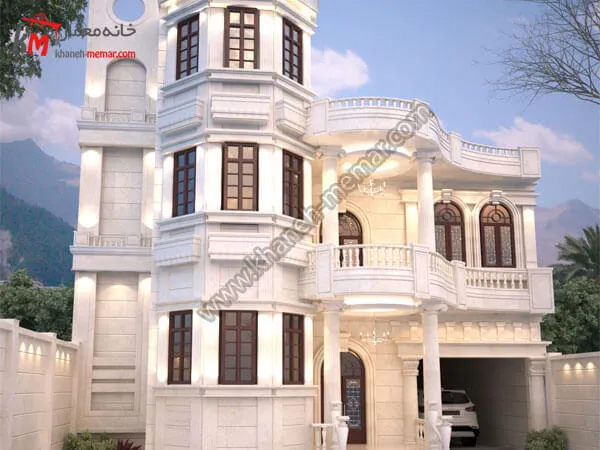

نمای ساختمان

نمای این ساختمان دو طبقه بتنی به سبک نئوکلاسیک طراحی شده و متریال به کار رفته از سنگ تراورتن عباس آباد است. استفاده از ریتمهای عمودی و افقی و استفاده به جا از باکس ها، شکوه و جلال فوق العاده ای به ساختمان بخشیده است .

نمای ساختمان دو طبقه بتنی با جزئیات کامل به سبک نئوکلاسیک

نمای ساختمان دو طبقه بتنی با جزئیات کامل به سبک نئوکلاسیک

توضیحات تکمیلی

عرض

12

موقعیت زمین و دسترسی

شمالی

مساحت طبقه همکف

183 متر مربع

سبک طراحی

فلت
