پلان معماری، نمایی دوبعدی از ساختمان از سمت بالا است که در آن محل قرارگیری فضاها، دیوارها، درها، پنجرهها، مسیرهای حرکتی و ارتباط بخشهای مختلف ساختمان نمایش داده میشود. به زبان ساده، پلان مشخص میکند هر فضا کجا قرار دارد، چه ابعادی دارد و چگونه با سایر بخشهای ساختمان ارتباط برقرار میکند.
پلان معماری فقط مجموعهای از خطوط و اندازهها نیست؛ بلکه باید با نیازهای کارفرما، شکل و ابعاد زمین، ضوابط ساخت، نورگیری، سازه و تأسیسات هماهنگ باشد. در یک پلان مسکونی استاندارد، محل مناسب پذیرایی، نشیمن، آشپزخانه، اتاقخواب، سرویس بهداشتی، راهپله، آسانسور و پارکینگ بهگونهای طراحی میشود که ساختمان بیشترین کارایی، آسایش و ارزش اقتصادی را داشته باشد.
در ادامه، با انواع پلان معماری، اجزای اصلی، مراحل طراحی و تفاوت آن با نقشه ساختمان آشنا میشوید.
بررسی فنی پلان معماری برای طراحی دقیق ساختمان
- تفاوت پلان معماری و نقشه ساختمان چیست؟
- چرا طراحی پلان معماری اهمیت دارد؟
- انواع پلان معماری بر اساس کاربرد
- انواع پلان معماری بر اساس نوع ساختمان
- اجزای اصلی پلان معماری
- مراحل طراحی پلان معماری از ایده تا نقشه نهایی
- تفاوت پلان فاز یک و فاز دو چیست؟
- اصول طراحی یک پلان معماری استاندارد
- اشتباهات رایج در طراحی پلان معماری
- نرمافزارهای مورد استفاده برای طراحی پلان معماری
- چگونه کیفیت یک پلان معماری را ارزیابی کنیم؟
- آیا پلان معماری آماده قابل استفاده است؟
- ارتباط پلان معماری با نما و طراحی داخلی
تفاوت پلان معماری و نقشه ساختمان چیست؟
دو عبارت «پلان معماری» و «نقشه ساختمان» در بسیاری از گفتگوهای عمومی به جای یکدیگر استفاده میشوند؛ اما از نظر فنی و کاربردی دقیقاً یک معنا ندارند.
پلان معماری معمولاً به بخشی از نقشههای ساختمان گفته میشود که سازماندهی فضاها و عناصر معماری را نمایش میدهد. در مقابل، نقشه ساختمان مفهومی گستردهتر است و میتواند مجموعهای از نقشههای معماری، سازه، برق، مکانیک، محوطهسازی و جزئیات اجرایی را دربر بگیرد.
| ویژگی | پلان معماری | نقشه ساختمان |
|---|---|---|
| مفهوم | نمایش و سازماندهی فضاهای معماری | مجموعه کامل مدارک طراحی ساختمان |
| تمرکز اصلی | فضاها، دیوارها، درها، پنجرهها و ارتباطات فضایی | معماری، سازه و تأسیسات |
| کاربرد | بررسی کیفیت و چیدمان معماری | اخذ مجوز، محاسبات و اجرای پروژه |
| مخاطب اصلی | معمار، کارفرما و استفادهکننده | معمار، مهندس سازه، تأسیسات، شهرداری و مجری |
| نمونه محتوا | پلان طبقات، پلان مبلمان، پلان اندازهگذاری | نقشه معماری، سازه، برق و مکانیک |
بنابراین، هر پلان معماری میتواند بخشی از نقشه ساختمان باشد؛ اما هر نقشه ساختمان الزاماً پلان معماری نیست.
چرا طراحی پلان معماری اهمیت دارد؟
طراحی پلان معماری، پایه و زیربنای بسیاری از تصمیمهای پروژه است. پیش از آنکه نما طراحی شود، مصالح انتخاب شوند یا عملیات اجرایی آغاز شود، باید مشخص باشد که ساختمان چگونه در زمین قرار میگیرد و فضاهای داخلی چه رابطهای با یکدیگر دارند.
مهمترین دلایل اهمیت طراحی پلان خانه عبارتاند از:
۱. استفاده بهینه از مساحت زمین
در بسیاری از پروژههای شهری، مساحت زمین محدود است و هر مترمربع ارزش اقتصادی بالایی دارد. پلان مناسب میتواند فضاهای پرت را کاهش دهد و از سطح موجود برای ایجاد اتاقها، فضاهای عمومی و خدماتی به بهترین شکل استفاده کند.
۲. ایجاد ارتباط منطقی بین فضاها
در یک پلان استاندارد، فضاهایی که ارتباط بیشتری با یکدیگر دارند، باید در موقعیت مناسب قرار بگیرند. برای نمونه:
- آشپزخانه بهتر است به پذیرایی و ناهارخوری دسترسی مناسبی داشته باشد.
- اتاقخوابها بهتر است از ورودی و فضاهای پررفتوآمد فاصله داشته باشند.
- سرویس مهمان نباید مستقیماً در معرض دید فضای پذیرایی قرار گیرد.
- پارکینگ، لابی و راهپله باید مسیر دسترسی خوانا و ایمنی داشته باشند.
۳. کنترل نور و تهویه طبیعی
نور و تهویه درست و مناسب اصلی مهم در طراحی ست. موقعیت پنجرهها، جهتگیری ساختمان، حیاط، نورگیر و فاصلهی فضاها از جدارههای خارجی در پلان مشخص میشود. طراحی ضعیف ممکن است باعث شود بخشهایی از خانه در تمام طول روز تاریک یا فاقد تهویه مناسب باشند.
۴. کاهش هزینههای ساخت
پلان منظم و منطقی معمولاً به کاهش پیچیدگی سازه، کوتاهتر شدن مسیر تأسیسات، کمشدن پرت مصالح و سادهتر شدن اجرا کمک میکند. در مقابل، تغییرات مکرر در پلان یا طراحی فضاهای بدون منطق سازهای میتواند هزینه ساخت را افزایش دهد.
۵. افزایش ارزش فروش یا اجاره
پلان معماری نقش مستقیمی در کیفیت زندگی و جذابیت یک ساختمان برای خریداران دارد. نورگیری مناسب، اتاقخوابهای کاربردی، جانمایی درست آشپزخانه، ورودی خوشتعریف و کاهش فضاهای پرت، همگی تجربه استفاده از خانه را بهتر میکنند. به همین دلیل، تأثیر پلان معماری بر ارزش ملک را نمیتوان نادیده گرفت؛ زیرا یک پلان اصولی میتواند تقاضا، سرعت فروش و ارزش نهایی ساختمان را افزایش دهد.
طراحی دستی پلان معماری با رعایت مقیاس و جزئیات
انواع پلان معماری بر اساس کاربرد
پلان معماری را میتوان از جنبههای مختلف دستهبندی کرد. یکی از رایجترین روشها، تقسیمبندی بر اساس هدف استفاده از پلان است.
پلان موقعیت
پلان موقعیت یا سایت پلان، جایگاه ساختمان را در محدودهی زمین و ارتباط آن با معبر، همسایهها، حیاط، پارکینگ و عناصر پیرامونی نشان میدهد. در این پلان معمولاً موارد زیر بررسی میشوند:
- ابعاد و شکل زمین
- جهت شمال
- عرض و موقعیت معبر
- محل ورود خودرو و عابر
- فاصله ساختمان از حدود زمین
- حیاط و فضای باز
- موقعیت ساختمانهای مجاور
- تعداد طبقات و سطح اشغال
پلان موقعیت در مراحل اولیه اهمیت زیادی دارد؛ زیرا جهتگیری ساختمان و نحوهی استفاده از زمین، مستقیماً بر کیفیت پلان طبقات اثر میگذارد.
پلان طبقات
پلان طبقات، چیدمان فضاهای هر طبقه را نشان میدهد. برای هر طبقه، اطلاعاتی مانند نام فضا، ابعاد، سطح، ضخامت دیوارها، محل بازشوها و مسیرهای دسترسی ارائه میشود.
پلان طبقات ممکن است شامل موارد زیر باشد:
- پلان زیرزمین
- پلان همکف
- پلان طبقات تیپ
- پلان آخرین طبقه
- پلان خرپشته
- پلان پارکینگ
- پلان پیلوت
تعداد و نوع پلانها به کاربری ساختمان، تعداد طبقات، شرایط زمین و نیازهای پروژه بستگی دارد.
پلان مبلمان
در پلان مبلمان، چیدمان پیشنهادی وسایل و تجهیزات داخلی نمایش داده میشود. مبلمان در این پلان فقط برای زیبایی نیست؛ بلکه به معمار کمک میکند بررسی کند آیا ابعاد فضا برای استفاده واقعی مناسب است یا خیر.
در پلان مبلمان میتوان موارد زیر را ارزیابی کرد:
- اندازه و محل قرارگیری تختخواب
- فاصله مناسب مبلمان نشیمن
- مسیر باز شدن درها و کمدها
- فضای مورد نیاز میز غذاخوری
- جانمایی کابینت و تجهیزات آشپزخانه
- فضای گردش و حرکت کاربران
ممکن است یک اتاق از نظر ابعاد روی کاغذ مناسب به نظر برسد، اما هنگام چیدمان مبلمان، مسیر حرکتی کافی نداشته باشد. به همین دلیل، بررسی پلان مبلمان یکی از مراحل مهم طراحی پلان معماری است.
پلان اندازهگذاری
پلان اندازهگذاری، ابعاد دقیق فضاها، دیوارها، بازشوها، ستونها و فاصلهی عناصر مهم را نمایش میدهد. این پلان برای کنترل طراحی، تهیه مدارک فنی و هماهنگی با سایر رشتهها کاربرد دارد.
اندازهگذاری باید منظم، خوانا و بدون تداخل با خطوط اصلی پلان باشد. اندازههای کلی، ابعاد فضاها، ضخامت دیوارها و محل بازشوها باید به گونهای درج شوند که امکان برداشت و کنترل نقشه وجود داشته باشد.
پلان کفسازی
پلان کفسازی، نوع پوشش کف و محدودهی اجرای مصالح مختلف را مشخص میکند. در این پلان ممکن است جنس کف فضاهایی مانند پذیرایی، اتاقخواب، آشپزخانه، سرویس بهداشتی، تراس و راهرو از یکدیگر تفکیک شود. جهت اجرای سرامیک یا سنگ، محل تغییر مصالح، شیببندی و اختلاف تراز نیز ممکن است در این مدارک نشان داده شود.
پلان سقف کاذب
در پروژههایی که سقف کاذب دارند، پلان سقف کاذب برای نمایش فرم، شکستها، نورپردازی، دریچهها و تجهیزات سقفی تهیه میشود. این پلان باید با نقشههای برق و مکانیک هماهنگ باشد تا محل چراغها، دریچههای تهویه و تجهیزات با یکدیگر تداخل نداشته باشند.

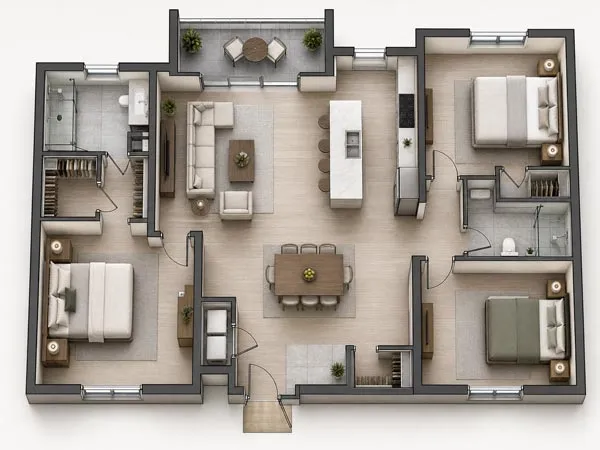

پلان سهبعدی معماری برای درک بهتر فضا و مبلمان
انواع پلان معماری بر اساس نوع ساختمان
پلان معماری ساختمان مسکونی
طراحی پلان مسکونی باید متناسب با تعداد اعضای خانواده، سبک زندگی، سطح اقتصادی پروژه و شرایط زمین طراحی شود. در این نوع پلان، تفکیک فضاهای عمومی، خصوصی و خدماتی اهمیت زیادی دارد.
فضاهای عمومی شامل پذیرایی، نشیمن و گاهی ناهارخوری هستند. اتاقخوابها در دستهی فضاهای خصوصی قرار میگیرند و آشپزخانه، رختشویی، انباری و سرویسها معمولاً فضاهای خدماتی محسوب میشوند.
پلان آپارتمان
در پلان آپارتمان علاوه بر کیفیت واحد مسکونی، ارتباط واحد با فضاهای مشاع نیز اهمیت دارد. راهپله، آسانسور، لابی، پارکینگ، انباری و محل قرارگیری کنتورها باید در کنار طراحی داخلی واحدها بررسی شوند.
پلان معماری ساختمان ویلایی
در ساختمان ویلایی، ارتباط مستقیم فضاهای داخلی با حیاط، تراس، باغ یا استخر اهمیت بیشتری پیدا میکند. جهتگیری نشیمن، اتاقها و فضاهای نیمهباز باید با چشمانداز، نور خورشید، محرمیت و شرایط اقلیمی هماهنگ باشد.
پلان دوبلکس
در پلان دوبلکس، طراحی راهپله به یکی از عناصر اصلی تبدیل میشود. محل راهپله باید از نظر دسترسی، نور، ایمنی و ارتباط میان طبقات مناسب باشد. همچنین باید مشخص شود که فضاهای عمومی و خصوصی در کدام طبقه قرار میگیرند.
پلان اداری و تجاری
در پلانهای اداری و تجاری، عواملی مانند مسیر مراجعهکننده، دید کارکنان، فضای انتظار، اتاق مدیریت، اتاق جلسات، سرویسها، انبار و دسترسیهای اضطراری اهمیت دارند. نحوهی طراحی این فضاها باید با نوع فعالیت و تعداد کاربران هماهنگ باشد.

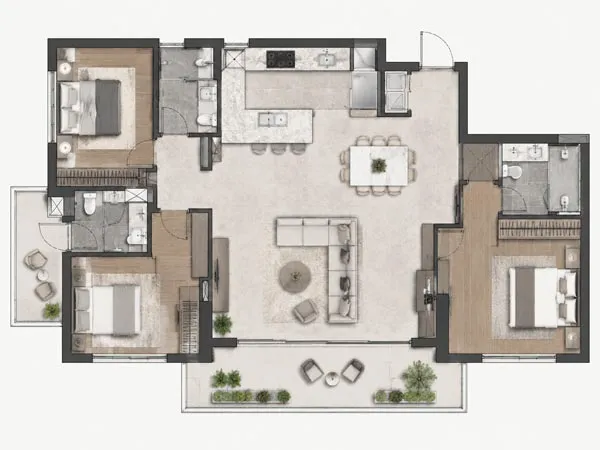

پلان معماری سهخوابه با سازماندهی دقیق فضاها
اجزای اصلی پلان معماری
یک پلان معماری استاندارد معمولاً از عناصر گرافیکی و اطلاعات فنی مختلف تشکیل میشود. شناخت این اجزا به کارفرما کمک میکند نقشه را بهتر بخواند و دربارهی کیفیت آن پرسشهای دقیقتری مطرح کند.
دیوارها
دیوارها با ضخامت و نوع خط مشخص میشوند. دیوارهای خارجی معمولاً ضخامت بیشتری نسبت به تیغههای داخلی دارند. در نقشههای فنی باید تفاوت دیوارهای پیرامونی، تیغههای داخلی، دیوارهای جداکننده و دیوارهای مقاوم در برابر رطوبت یا آتش، در صورت نیاز، مشخص شود.
درها
در پلان، مسیر باز شدن در معمولاً با قوس یا کمان نمایش داده میشود. جهت بازشو باید با مبلمان، مسیر رفتوآمد، تجهیزات و الزامات ایمنی هماهنگ باشد.
در طراحی پلان معماری باید به نکات زیر توجه شود:
- درها نباید مسیر اصلی رفتوآمد را مسدود کنند.
- باز شدن دو در نباید با یکدیگر تداخل داشته باشد.
- در اتاقها و سرویسها باید حریم و دسترسی مناسبی ایجاد کند.
- عرض درها باید با نوع فضا و ضوابط پروژه هماهنگ باشد.
پنجرهها
پنجرهها در پلان، محل ارتباط فضای داخلی با نور، هوا و منظر بیرونی هستند. ابعاد و محل آنها باید با جهت جغرافیایی، حریم همسایگی، نمای ساختمان و شرایط اقلیمی هماهنگ شود.
قرار دادن پنجره بزرگ در جبههای با تابش شدید، بدون پیشبینی سایهبان یا راهکار کنترل نور، ممکن است آسایش حرارتی ساختمان را کاهش دهد.
پله و آسانسور
راهپله باید از نظر تعداد و ابعاد کف پله، ارتفاع پله، عرض مسیر، پاگرد، جانپناه و دسترسی به طبقات بررسی شود. محل راهپله و آسانسور نیز بر سازماندهی کل پلان، سطح مفید و مسیرهای حرکتی تأثیر میگذارد.
ستونها و عناصر سازهای
اگرچه طراحی سازه ساختمان معمولاً در مدارک تخصصی سازه تکمیل میشود، اما پلان معماری باید از ابتدا با منطق سازهای هماهنگ باشد. جانمایی نامناسب ستونها میتواند باعث ایجاد ستون در وسط فضای نشیمن، اختلال در پارکینگ یا محدودیت در چیدمان داخلی شود.
نام فضاها و کدهای ارتفاعی
نامگذاری فضاها و درج کدهای ارتفاعی، خوانایی نقشه را افزایش میدهد. کد ارتفاعی میتواند تراز کف فضاها، اختلاف سطح، پاگرد، تراس، بام یا سایر نقاط مهم را مشخص کند.
خطوط اندازهگذاری و محورهای ترسیمی
خطوط اندازهگذاری برای کنترل ابعاد و اجرای دقیق پروژه استفاده میشوند. محورهای ترسیمی نیز در هماهنگی بین نقشههای معماری و سازه اهمیت دارند و باید با دقت درج شوند.
مراحل طراحی پلان معماری از ایده تا نقشه نهایی
طراحی پلان یک فرآیند مرحلهای است و معمولاً با ترسیم چند خط در نرمافزار آغاز نمیشود. پیش از رسم پلان، باید اطلاعات پروژه جمعآوری و تحلیل شوند.
مرحله اول: بررسی نیازهای کارفرما
در این مرحله، نیازهای اصلی پروژه مشخص میشود. برخی پرسشهای مهم عبارتاند از:
- ساختمان برای چند نفر طراحی میشود؟
- چند اتاقخواب مورد نیاز است؟
- آیا اتاق کار، اتاق مهمان یا فضای سرگرمی لازم است؟
- آشپزخانه باز باشد یا بسته؟
- آیا فضای مطبخ یا آشپزخانه کثیف نیاز است؟
- پارکینگ برای چند خودرو پیشبینی میشود؟
- ساختمان آسانسور، انباری یا لاندری دارد؟
- اولویت کارفرما متراژ بیشتر است یا کیفیت فضا؟
- آیا سالمندان یا افراد کمتوان از ساختمان استفاده میکنند؟
پاسخ به این پرسشها، پایهی برنامه فیزیکی پروژه را تشکیل میدهد.
مرحله دوم: تحلیل زمین و شرایط محیطی
شکل زمین، ابعاد، جهت شمال، عرض گذر، همجواریها، شیب، دسترسیها، دید و ضوابط ساخت باید بررسی شوند. در زمینهای قناس، این مرحله اهمیت بیشتری دارد؛ زیرا نمیتوان صرفاً با استفاده از الگوهای مستطیلی، پلان مناسب ایجاد کرد.
در یک زمین نامنظم باید مشخص شود:
- کدام بخش زمین برای فضاهای اصلی مناسبتر است؟
- فضاهای پرت چگونه کنترل میشوند؟
- نورگیری از کدام جبههها امکانپذیر است؟
- پارکینگ چگونه جانمایی میشود؟
- شکل زمین چه اثری بر سازه و نما دارد؟
مرحله سوم: تهیه برنامه فیزیکی
برنامه فیزیکی، فهرست فضاهای مورد نیاز و مساحت تقریبی آنها است. این برنامه باید علاوه بر مساحت اتاقها، فضاهای ارتباطی مانند راهرو، ورودی، لابی، پله و آسانسور را نیز در نظر بگیرد.
برنامه فیزیکی ثابت و غیرقابل تغییر نیست. در طول طراحی ممکن است با توجه به محدودیت زمین یا ضوابط، برخی فضاها ادغام، کوچک یا جابهجا شوند.
مرحله چهارم: دیاگرام روابط فضایی
پیش از ترسیم پلان نهایی، روابط فضاها به صورت دیاگرام بررسی میشود. در این مرحله، هدف تعیین این نیست که دیوار دقیقاً در کجا قرار بگیرد؛ بلکه باید مشخص شود کدام فضاها به هم نزدیک یا از هم دور باشند.
برای مثال، در یک خانه مسکونی:
- ورودی به فضای عمومی دسترسی دارد.
- اتاقخوابها در بخش خصوصی قرار میگیرند.
- آشپزخانه به پذیرایی یا ناهارخوری نزدیک است.
- سرویس مهمان در دسترس فضای عمومی است.
- اتاقخواب اصلی ممکن است سرویس اختصاصی داشته باشد.
مرحله پنجم: ترسیم گزینههای اولیه
معمار معمولاً چند گزینهی اولیه برای بررسی ارائه میکند. این گزینهها از نظر جهتگیری، سطح اشغال، موقعیت پله، تعداد اتاقها، نورگیری و مسیرهای حرکتی با هم مقایسه میشوند.
در این مرحله، هدف رسیدن سریع به یک نقشه نهایی نیست؛ بلکه باید نقاط قوت و ضعف هر گزینه مشخص شود.
مرحله ششم: کنترل ضوابط و هماهنگی فنی
پلان باید از نظر ضوابط طراحی ساختمان مسکونی، پارکینگ، نورگیری، دسترسی، آتشنشانی، ارتفاع، سطح اشغال و سایر الزامات پروژه بررسی شود. همچنین هماهنگی اولیه با سازه و تأسیسات ضروری است.
مرحله هفتم: تکمیل پلان معماری
پس از تأیید ایده اصلی، اطلاعات فنی مانند اندازهگذاری، کدهای ارتفاعی، مشخصات بازشوها، نام فضاها، جزئیات پله و سایر عناصر تکمیل میشوند.
مرحله هشتم: تهیه مدارک اجرایی
در صورت نیاز پروژه، نقشههای فاز دو و جزئیات اجرایی تهیه میشوند. این مدارک باید برای استفادهی مجری، پیمانکار و تیمهای اجرایی واضح و قابل برداشت باشند.
تفاوت پلان فاز یک و فاز دو چیست؟
یکی از پرسشهای رایج در زمینه پلان معماری، تفاوت فاز یک و فاز دو است. به طور خلاصه، فاز یک بیشتر بر ایده، سازماندهی فضایی و ارائه کلی طرح تمرکز دارد؛ در حالی که فاز دو جزئیات لازم برای اجرا را تکمیل میکند.
| مورد مقایسه | پلان فاز یک | پلان فاز دو |
|---|---|---|
| هدف | ارائه طرح کلی و سازمان فضایی | آمادهسازی اطلاعات برای اجرا |
| میزان جزئیات | کمتر | بیشتر |
| نمایش فضاها | کلی و مفهومی | دقیق و اندازهگذاریشده |
| مصالح و جزئیات | محدود | مشخص و قابل اجرا |
| کاربرد | بررسی و تأیید طرح | اجرا و هماهنگی عوامل پروژه |
| مخاطب | کارفرما و طراح | مجری، پیمانکار و تیم فنی |
در فاز یک، کارفرما میتواند دربارهی تعداد اتاقها، ارتباط فضاها و ظاهر کلی تصمیم بگیرد. در فاز دو، مواردی مانند دیتیل دیوار، کفسازی، سقف کاذب، تیپبندی در و پنجره و جزئیات اجرایی با دقت بیشتری مشخص میشوند.
اصول طراحی یک پلان معماری استاندارد
- خوانایی و سادگی: پلان باید در نگاه اول قابل فهم باشد. مسیر ورودی، فضاهای اصلی، دسترسی طبقات و تفکیک عمومی و خصوصی نباید برای مخاطب مبهم باشد.
- کاهش فضای پرت: راهروهای طولانی، گوشههای بدون استفاده، شکستهای غیرضروری و فضاهای باریک میتوانند سطح مفید ساختمان را کاهش دهند. البته حذف همهی فضاهای ارتباطی ممکن نیست؛ هدف، طراحی مسیرهای کوتاه و کاربردی است.
- تفکیک حریم عمومی و خصوصی: اتاقخوابها نباید در معرض دید مستقیم ورودی یا پذیرایی باشند. استفاده از ورودی، راهرو یا فضای واسط میتواند حریم اتاقها را بهتر کنترل کند.
- توجه به نور طبیعی: فضاهای اصلی مانند نشیمن، پذیرایی و اتاقخوابها باید تا حد امکان از نور طبیعی مناسب بهرهمند شوند. نورگیرهای بسته یا کمعرض، اگر بدون تحلیل دقیق طراحی شوند، معمولاً کیفیت مطلوبی ایجاد نمیکنند.
- کنترل مسیرهای حرکتی: مسیر حرکت از ورودی به پذیرایی، آشپزخانه، اتاقخواب، پارکینگ و سایر فضاها باید کوتاه، قابل تشخیص و بدون تداخل باشد. مسیر مهمان و مسیر خدماتی نیز در پروژههای بزرگتر میتواند از یکدیگر تفکیک شود.
- امکان چیدمان واقعی:پلان باید با مبلمان و تجهیزات واقعی آزمایش شود. قرار دادن وسایل با ابعاد غیرواقعی یکی از خطاهای رایج در نمایش پلان است و باعث میشود فضا روی کاغذ بزرگتر از اندازه واقعی به نظر برسد.
- هماهنگی با سازه: شبکه ستونها، دهانهها و دیوارهای باربر باید از مراحل اولیه در نظر گرفته شوند. تغییرات جدی پس از تکمیل پلان معماری ممکن است باعث جابهجایی اتاقها یا کاهش سطح مفید شود.
- پیشبینی فضاهای تأسیساتی: رایزرها، داکتها، محل کنتورها، موتورخانه، پمپ، تجهیزات تهویه و مسیر لولهها نباید پس از پایان طراحی به شکل الحاقی به پلان اضافه شوند. هماهنگی زودهنگام، از تخریب و اصلاحات پرهزینه در مرحله اجرا جلوگیری میکند.

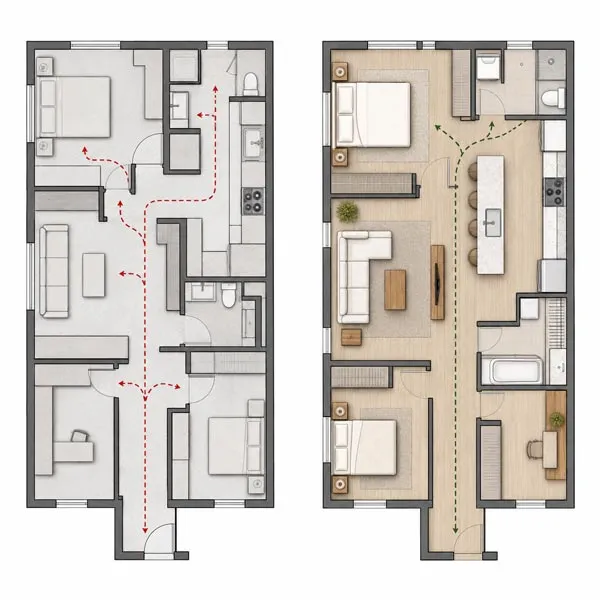

پلان معماری کاربردی با تفکیک دقیق فضاهای داخلی
طراحی پلان معماری برای زمینهای کوچک و قناس
طراحی نقشه در زمین قناس و زمینهای کوچک به طراحی پلان معماری دقیقتری نیاز دارند. در این پروژهها، استفاده از الگوی آماده بدون توجه به هندسه زمین میتواند بخش زیادی از مساحت را بلااستفاده کند.
راهکارهای مهم برای زمینهای قناس
- قرار دادن فضاهای خدماتی در گوشههای نامنظم
- استفاده از کمد، انباری یا سرویس برای پر کردن زوایای کمکاربرد
- ایجاد فضاهای باز و نیمهباز در نقاط مناسب
- کاهش راهروهای مستقل
- استفاده از مبلمان سفارشی
- کنترل دقیق نورگیری
- هماهنگ کردن فرم نما با هندسه پلان
- بررسی همزمان سازه و معماری
در زمینهای کوچک، هر تصمیم معماری اثر زنجیرهای دارد. جابهجایی یک دیوار ممکن است روی پارکینگ، نور اتاق، مسیر تأسیسات و حتی فرم نما تأثیر بگذارد. به همین دلیل، بهتر است پلان با چند سناریوی مختلف بررسی شود.
اشتباهات رایج در طراحی پلان معماری
- شروع طراحی پلان معماری بدون شناخت زمین: ترسیم پلان پیش از بررسی ابعاد، جهت، معبر و ضوابط زمین، معمولاً باعث بازطراحیهای متعدد میشود.
- توجه نکردن به مبلمان:اگر پلان معماری بدون در نظر گرفتن ابعاد واقعی وسایل طراحی شود، ممکن است اتاقها از نظر عملی قابل استفاده نباشند.
- قرار دادن سرویس در معرض دید:جانمایی نامناسب سرویس بهداشتی در مقابل ورودی یا پذیرایی، حریم بصری و کیفیت فضای داخلی را کاهش میدهد.
- راهروهای بیش از حد:راهرو باید به اندازهای باشد که دسترسی را آسان کند؛ اما نباید بخش زیادی از مساحت مفید را اشغال کند.
- بیتوجهی به جهت تابش:پنجرههای بزرگ بدون کنترل تابش میتوانند باعث افزایش گرما، خیرگی و مصرف انرژی شوند.
- حذف فضاهای تأسیساتی:نادیده گرفتن داکتها و رایزرها در پلان اولیه، در مراحل بعدی باعث کاهش مساحت فضاها و ایجاد تغییرات اجباری میشود.
- جانمایی ضعیف پله:پلهای که در محل نامناسب قرار گرفته باشد، میتواند حریم واحد، سطح مفید، مسیر رفتوآمد و حتی نورگیری را مختل کند.
- طراحی صرفاً بر اساس ظاهر:پلان زیبا باید در کنار جذابیت بصری، از نظر سازه، تأسیسات، ضوابط و امکان اجرا نیز منطقی باشد. ظاهر گرافیکی خوب بهتنهایی نشانهی پلان استاندارد نیست.
نرمافزارهای مورد استفاده برای طراحی پلان معماری
امروزه طراحی پلان معماری با نرمافزارهای مختلف انجام میشود و انتخاب نرم افزار طراحی نقشه ساختمان به مرحله پروژه و نوع خروجی بستگی دارد.
- اتوکد: برای ترسیم دوبعدی دقیق، اندازهگذاری، تهیه نقشههای فنی و مستندسازی معماری کاربرد گستردهای دارد.
- رویت: ربر پایه مدلسازی اطلاعات ساختمان یا BIM کار میکند. در این نرمافزار میتوان مدل سهبعدی و نقشههای مختلف را به شکل هماهنگ ایجاد کرد.
- اسکچاپ:بیشتر برای ایدهپردازی سریع، مدلسازی مفهومی و بررسی حجم و فضا استفاده میشود.
- تریدیمکس و نرمافزارهای رندر:برای ارائه تصاویر واقعگرایانه از فضای داخلی یا نمای ساختمان، از نرمافزارهای مدلسازی و رندر استفاده میشود. این ابزارها مکمل پلان هستند و جای تحلیل اصولی پلان را نمیگیرند.
محیط حرفهای طراحی پلان معماری با ابزار ترسیم
ابزارهای هوش مصنوعی
هوش مصنوعی میتواند در ایدهپردازی، تولید گزینههای اولیه، تحلیل چیدمان، پیشنهاد سبک و بررسی سناریوهای مختلف کمک کند. با این حال، خروجی هوش مصنوعی معمولاً جایگزین بررسی تخصصی معمار، کنترل ضوابط و هماهنگی سازه و تأسیسات نیست.
چگونه کیفیت یک پلان معماری را ارزیابی کنیم؟
برای ارزیابی پلان، فقط به زیبایی خطوط یا تعداد اتاقها توجه نکنید. بهتر است پلان را با این پرسشها بررسی کنید:
- آیا ورودی ساختمان خوانا و مناسب است؟
- آیا فضای عمومی و خصوصی از یکدیگر تفکیک شدهاند؟
- آیا فضاهای اصلی نور و تهویه مناسبی دارند؟
- آیا امکان چیدمان واقعی مبلمان وجود دارد؟
- آیا مسیر باز شدن درها با یکدیگر تداخل ندارد؟
- آیا راهروها و فضاهای پرت بیش از حد بزرگ نیستند؟
- آیا محل پله و آسانسور منطقی است؟
- آیا پارکینگ بهراحتی قابل استفاده است؟
- آیا محل داکتها و رایزرها پیشبینی شده است؟
- آیا پلان با شکل زمین و ضوابط ساخت هماهنگ است؟
- آیا سازه میتواند بدون تغییرات اساسی روی این پلان اجرا شود؟
- آیا نقشه برای مخاطب و تیم اجرایی خوانا است؟
پاسخ مثبت به این پرسشها، تضمین قطعی کیفیت نیست؛ اما میتواند خطاهای مهم و ابتدایی را آشکار کند.
آیا پلان معماری آماده قابل استفاده است؟
پلانهای آماده میتوانند برای ایدهگرفتن و شناخت الگوهای فضایی مفید باشند؛ اما استفاده مستقیم از آنها همیشه تصمیم مناسبی نیست. هر زمین ویژگیهای خاص خود را دارد و عواملی مانند جهت، عرض گذر، ضوابط، سازه، نورگیری و نیازهای کارفرما باید در طراحی لحاظ شوند.
نقشه ساختمان آماده ممکن است در پروژهای دیگر طراحی شده باشد و با شرایط زمین شما هماهنگ نباشد. همچنین ممکن است:
- با ابعاد زمین تطابق نداشته باشد
- پارکینگ مناسبی ایجاد نکند
- به ضوابط محلی پاسخ ندهد
- نورگیری ضعیفی داشته باشد
- با سازه یا تأسیسات هماهنگ نباشد
- برای سبک زندگی خانواده مناسب نباشد
بنابراین، بهتر است پلانهای آماده به عنوان مرجع مطالعاتی استفاده شوند، نه نقشه نهایی و قابل اجرای هر پروژه.
ارتباط پلان معماری با نما و طراحی داخلی
پلان، نما و طراحی دکوراسیون سه بخش جدا از هم نیستند؛ بلکه باید در یک فرآیند هماهنگ طراحی شوند. محل پنجرهها در پلان بر ترکیب نما اثر میگذارد، ارتفاع سقف و تیرها بر طراحی داخلی اثر دارند و جانمایی مبلمان میتواند ابعاد بازشوها یا دیوارها را تغییر دهد.
برای نمونه، اگر در پلان یک پنجره بزرگ برای پذیرایی در نظر گرفته شود، باید موارد زیر نیز بررسی شوند:
- تناسب پنجره با نمای ساختمان
- میزان تابش و کنترل نور
- محل قرارگیری پرده و مبلمان
- ضخامت دیوار و جزئیات اجرا
- هماهنگی با سازه
- مسیر تأسیسات و سیستم گرمایش و سرمایش
هماهنگی میان این بخشها باعث میشود ساختمان از بیرون و داخل، یکپارچه و منطقی به نظر برسد.
جمعبندی
پلان معماری، نقشهای دوبعدی برای نمایش سازمان فضایی ساختمان است؛ اما اهمیت آن بسیار فراتر از نمایش چند دیوار و اتاق است. پلان، پایهی تصمیمگیری دربارهی نورگیری، دسترسی، حریم، مبلمان، سازه، تأسیسات، نما و حتی ارزش اقتصادی ساختمان محسوب میشود.
برای طراحی یک پلان مناسب، ابتدا باید نیازهای کارفرما، شرایط زمین و ضوابط پروژه بررسی شود. سپس با تهیه برنامه فیزیکی، تحلیل روابط فضایی و ترسیم گزینههای اولیه، بهترین سازمان فضایی انتخاب شود. در ادامه، پلان باید از نظر سازه، تأسیسات، اندازهگذاری، بازشوها، مسیرهای حرکتی و قابلیت اجرا تکمیل و کنترل شود.
پلان معماری با نقشه ساختمان ارتباط مستقیم دارد، اما با آن یکسان نیست. پلان معماری بیشتر بر سازماندهی فضا و عناصر معماری تمرکز میکند، در حالی که نقشه ساختمان میتواند مجموعهای از مدارک معماری، سازه و تأسیسات باشد. همچنین «طراحی نقشه ساختمان» یک خدمت تخصصی است که برای هر زمین و هر کارفرما باید به صورت اختصاصی انجام شود.
اگر برای پروژه خود به طراحی اختصاصی نیاز دارید، پس از مطالعه این راهنمای فنی میتوانید برای دریافت مشاوره و بررسی شرایط زمین، به صفحه طراحی نقشه ساختمان مراجعه کنید. در این صفحه، تمرکز اصلی بر فرآیند ارائه خدمات و تبدیل نیازهای کارفرما به نقشهای کاربردی و قابل استفاده برای پروژه است.
