اسپرینکلر مخفی چیست؟ راهنمای کامل انتخاب و نصب سیستم اطفا حریق لوکس

به عنوان کسی که سال‌ها در پروژه‌های بزرگ ساختمانی، از هتل‌های پنج ستاره تا مجتمع‌های مسکونی لوکس، مسئولیت طراحی و نظارت بر سیستم‌های اطفا حریق را بر عهده داشته‌ام، همیشه با یک چالش مشترک از سوی معماران و صاحبان ملک روبرو بوده‌ام: «آیا راهی هست که ایمنی ساختمان تأمین شود اما زیبایی سقف و دکوراسیون داخلی تحت‌الشعاع قرار نگیرد؟» پاسخ به این سوال در دنیای مدرن امروز، استفاده از اسپرینکلر مخفی است. این تجهیزات شگفت‌انگیز، مرز بین هنر معماری و مهندسی ایمنی را کمرنگ کرده‌اند.

در سال‌های اخیر، دکوراسیون داخلی و طراحی‌های مینیمال اهمیت دوچندانی پیدا کرده‌اند. وقتی صحبت از قیمت اسپرینکلر و انتخاب تجهیزات به میان می‌آید، بسیاری از سازندگان تصور می‌کنند که تنها گزینه‌های موجود، مدل‌های سنتی و نمایان هستند؛ اما در واقعیت، سیستم‌های توکار و مخفی انقلابی در ایمنی ساختمان‌های مدرن ایجاد کرده‌اند. در این مقاله قصد دارم به عنوان یک متخصص، شما را با تمام جزئیات فنی، ساختار و نکات کلیدی خرید این نوع اسپرینکلر آشنا کنم تا انتخابی هوشمندانه و مطابق با استانداردهای آتش‌نشانی داشته باشید.

اسپرینکلر مخفی چیست؟

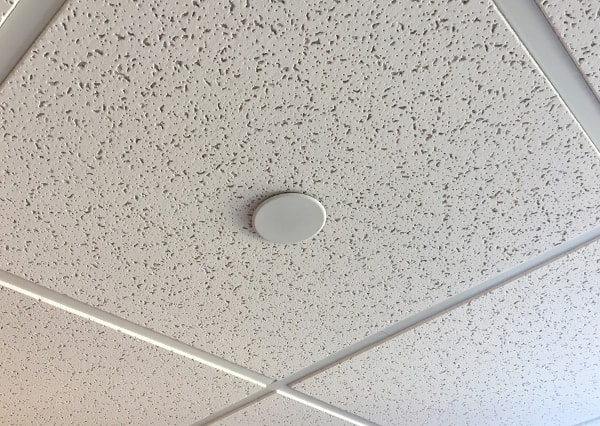

در سیستم‌های سنتی اطفا حریق، اسپرینکلرها همیشه در معرض دید بودند. اگرچه عملکرد آن‌ها حیاتی بود، اما حضور آن‌ها در وسط یک گچ‌بری ظریف یا یک سقف کاذب مدرن، چندان خوشایند به نظر نمی‌رسید. اما با ورود اسپرینکلر مخفی به بازار، این مشکل برای همیشه حل شد. این تجهیزات به گونه‌ای طراحی شده‌اند که بدنه اصلی و حباب حساس به حرارت آن‌ها در داخل بدنه سقف (یا دیوار) قرار می‌گیرد و تنها چیزی که از بیرون دیده می‌شود، یک صفحه فلزی تخت و ظریف به نام “Cover Plate” است.

فروشگاه تجهیزات آتش‌نشانی آکا ایمن، با سال‌ها تجربه در تأمین تجهیزات استاندارد، مرجع مطمئنی برای خرید اسپرینکلر مخفی و سایر قطعات سیستم‌های اعلام و اطفا حریق است. تمامی محصولات ارائه شده در آکا ایمن دارای اصالت کالا و تاییدیه‌های لازم از مراجع ذی‌صلاح هستند. تخصص تیم آکا ایمن در ارائه مشاوره فنی قبل از خرید، به شما کمک می‌کند تا بر اساس بودجه و نیاز واقعی پروژه‌تان، بهترین مدل را انتخاب کنید.

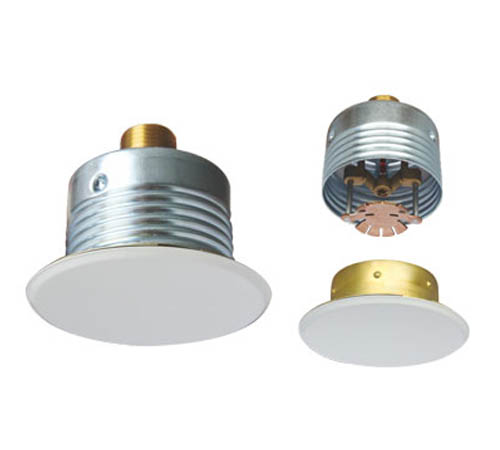

ساختار و اجزای تشکیل‌دهنده اسپرینکلر مخفی

برای اینکه بدانیم چرا این اسپرینکلر تا این حد محبوب است، باید به کالبدشکافی قطعات آن بپردازیم. برخلاف اسپرینکلر پایین زن معمولی که تمام اجزایش نمایان است، مدل مخفی از سه بخش اصلی تشکیل شده است:

۱. بدنه اصلی اسپرینکلر

این بخش در واقع همان موتور محرک سیستم است که در داخل یک فنجانی (Cup) قرار می‌گیرد. بدنه معمولاً از آلیاژ برنج با کیفیت بالا ساخته شده و دارای یک حباب شیشه‌ای حساس به دما یا یک اتصال زودگداز است.

۲. صفحه پوششی

حیاتی‌ترین بخش از نظر بصری، همین صفحه است. این کاور به وسیله یک لحیم حساس به دما به بدنه متصل شده است. نکته جالب اینجاست که شما می‌توانید این صفحات را در رنگ‌های مختلف (سفید، طلایی، مشکی، استیل و حتی طرح چوب) سفارش دهید تا کاملاً با رنگ سقف شما یکسان شود.

۳. مکانیزم تنظیم ارتفاع

بسیاری از مجریان در زمان نصب با چالش ناهماهنگی سطح سقف کاذب با لوله‌کشی روبرو می‌شوند. اسپرینکلر توکار و مخفی معمولاً دارای یک قابلیت تنظیم رزوه هستند که به نصاب اجازه می‌دهد کاور را دقیقاً مماس با سطح سقف قرار دهد.

نحوه عملکرد اسپرینکلر مخفی؛ یک عملیات دو مرحله‌ای

یکی از سوالات رایجی که در جلسات مشاوره از من می‌پرسند این است: «اگر اسپرینکلر پشت یک صفحه فلزی مخفی شده، چطور متوجه آتش‌سوزی می‌شود؟» پاسخ در مهندسی دقیق این قطعه نهفته است. عملکرد این سیستم شامل دو مرحله مجزا است:

مرحله اول: سقوط کاور

زمانی که حریق رخ می‌دهد، هوای گرم به سمت سقف حرکت می‌کند. صفحه پوششی اسپرینکلر با یک لحیم خاص متصل شده که نقطه ذوب پایینی دارد (معمولاً حدود ۵۷ درجه سانتی‌گراد). وقتی دمای محیط به این درجه برسد، لحیم ذوب شده و صفحه پوششی به زمین می‌افتد. با افتادن این صفحه، بدنه اصلی اسپرینکلر و حباب حساس آن در معرض هوای گرم قرار می‌گیرند.

مرحله دوم: فعال‌سازی جریان آب

پس از سقوط کاور، حباب شیشه‌ای (که معمولاً دمای فعال‌سازی آن ۶۸ درجه سانتی‌گراد است) حرارت را مستقیماً جذب می‌کند. با شکستن حباب، راه خروج آب باز شده و دفلکتور (صفحه پخش‌کننده آب) که تا آن لحظه در داخل بدنه جمع شده بود، بر اثر فشار آب به سمت پایین حرکت کرده و آب را به صورت چتری در محیط پخش می‌کند.

بررسی انواع اسپرینکلر و جایگاه مدل مخفی

در بازار ایمنی ایران، ما با انواع اسپرینکلر روبرو هستیم که هر کدام برای کاربری خاصی طراحی شده‌اند. شناخت این تفاوت‌ها به شما کمک می‌کند تا بودجه خود را به درستی مدیریت کنید.

1. اسپرینکلر پایین زن: این رایج‌ترین نوع اسپرینکلر است که از سقف آویزان می‌شود. دفلکتور آن همیشه نمایان است و برای پارکینگ‌ها و فضاهای صنعتی که زیبایی در اولویت دوم است، استفاده می‌شود.
2. اسپرینکلر بالا زن: همان‌طور که در مقالات قبلی اشاره کردم، این مدل برای فضاهای بدون سقف کاذب و لوله‌کشی‌های روکار عالی است.
3. اسپرینکلر توکار: این مدل را نباید با مدل مخفی اشتباه گرفت. در مدل توکار، نیمی از بدنه داخل سقف است اما حباب و دفلکتور همچنان دیده می‌شوند.
4. اسپرینکلر مخفی: لوکس‌ترین و ایمن‌ترین انتخاب برای فضاهای داخلی که هیچ اثری از تجهیزات آتش‌نشانی در سقف باقی نمی‌گذارد.

پارامترهای مؤثر بر قیمت اسپرینکلر مخفی

هنگام استعلام قیمت، ممکن است با ارقام متفاوتی روبرو شوید. به عنوان یک متخصص، توصیه می‌کنم فریب قیمت‌های بسیار پایین را نخورید. عوامل زیر بر قیمت نهایی تأثیرگذارند:

• تاییدیه‌های بین‌المللی: اسپرینکلرهایی که دارای استانداردهای UL آمریکا یا FM انگلستان هستند، به دلیل تست‌های سخت‌گیرانه، قیمت بالاتری دارند اما ایمنی آن‌ها ۱۰۰ درصد تضمین شده است.
• ضریب K (K-Factor): این ضریب نشان‌دهنده میزان دبی خروجی آب است. مدل‌های با K-Factor بالاتر (مانند ۸.۰ در مقابل ۵.۶) معمولاً قیمت بیشتری دارند.
• جنس و رنگ کاور پلیت: صفحات با پوشش‌های خاص مانند کروم یا طلا، هزینه بیشتری نسبت به صفحات سفید ساده دارند.
• زمان پاسخ‌دهی: مدل‌های “پاسخ سریع”  که برای ساختمان‌های مسکونی الزامی هستند، تکنولوژی پیشرفته‌تری نسبت به مدل‌های استاندارد دارند.

کاربرد اسپرینکلر مخفی در معماری مدرن

بهترین مکان‌ها عبارتند از:

• لابی هتل‌ها و مجتمع‌های مسکونی: جایی که اولین برخورد بصری مخاطب با ساختمان شکل می‌گیرد.
• موزه‌ها و گالری‌های هنری: برای جلوگیری از ایجاد نویز بصری در کنار آثار هنری.
• اتاق‌های کنفرانس و دفاتر مدیریتی: حفظ فضای رسمی و شیک محیط کار.
• بیمارستان‌ها و اتاق‌های تمیز: به دلیل اینکه سطح صاف کاور پلیت از تجمع گرد و غبار جلوگیری می‌کند.

نکات فنی نصب و نگهداری که باید بدانید

نصب اسپرینکلر مخفی ظرافت‌های خاص خود را دارد که اگر رعایت نشوند، سیستم در زمان حریق عمل نخواهد کرد:

1. فاصله از سقف و تراز بودن: کاور پلیت باید دقیقاً با سقف هم‌سطح باشد. اگر فاصله زیادی بین کاور و سقف ایجاد شود، هوای گرم دور اسپرینکلر جمع نمی‌شود و فعال‌سازی با تأخیر صورت می‌گیرد.
2. ممنوعیت رنگ‌آمیزی کاور: یکی از اشتباهات فاحش نقاشان ساختمان، رنگ زدن کاور اسپرینکلر همراه با سقف است. این کار باعث چسبیدن کاور به بدنه می‌شود و در زمان حریق، کاور سقوط نمی‌کند. اگر رنگ سقف را تغییر دادید، حتماً کاورهای مخصوص با همان رنگ را از آکا ایمن تهیه کنید و هرگز آن‌ها را رنگ نزنید.
3. فضای آزاد در اطراف دفلکتور: در زمان فعال‌سازی، دفلکتور باید فضای کافی برای پایین آمدن داشته باشد. نباید هیچ مانع فیزیکی (مانند لوستر یا لبه‌های گچ‌بری) در مسیر باز شدن اسپرینکلر باشد.

استانداردهای NFPA درباره اسپرینکلرهای توکار و مخفی

طبق استاندارد NFPA 13، اسپرینکلرهای مخفی باید در دسته‌بندی پاسخ سریع  باشند تا در محیط‌های مسکونی، قبل از اینکه دود باعث خفگی ساکنان شود، آتش مهار گردد. همچنین بازرسی‌های دوره‌ای (طبق NFPA 25) برای این اسپرینکلرها شامل چک کردن عدم وجود آلودگی، گرد و غبار غلیظ یا آسیب فیزیکی به صفحه پوششی است.

جمع‌بندی

انتخاب اسپرینکلر مخفی، نشانه درک عمیق سازنده از ترکیب ایمنی و زیبایی است. این سیستم نه تنها از اموال و جان انسان‌ها محافظت می‌کند، بلکه ارزش افزوده معماری ساختمان شما را نیز حفظ می‌نماید. با توجه به تنوع انواع اسپرینکلر در بازار، کلید موفقیت در نصب یک سیستم کارآمد، استفاده از قطعات استاندارد و مشاوره با متخصصین این حوزه است.

سوالات متداول

۱. آیا صفحه پوششی اسپرینکلر مخفی خودبه‌خود می‌افتد؟

خیر؛ صفحه پوششی تنها زمانی سقوط می‌کند که دمای محیط به حدود ۵۷ درجه سانتی‌گراد برسد. ضربات فیزیکی شدید نیز ممکن است باعث جدا شدن آن شود، اما به صورت عادی کاملاً ایمن و ثابت است.

۲. اگر اسپرینکلر مخفی فعال شود، کل ساختمان خیس می‌شود؟

خیر؛  تنها همان اسپرینکلری که در بالای سر آتش قرار دارد فعال می‌شود. اسپرینکلرها به صورت تکی و بر اساس دمای نقطه خود عمل می‌کنند.

۳. تفاوت اصلی اسپرینکلر توکار و مخفی در چیست؟

در مدل توکار (Recessed)، بخشی از بدنه اسپرینکلر و حباب آن از سقف بیرون است و دیده می‌شود، اما در مدل مخفی (Concealed)، کل مجموعه پشت یک صفحه فلزی صاف پنهان شده و عملاً نامرئی است.

۴. برای خرید اسپرینکلر مخفی، چه تاییدیه‌هایی لازم است؟

در ایران، حتماً باید محصول انتخابی در لیست تجهیزات مورد تایید سازمان آتش‌نشانی باشد. داشتن نشان استاندارد ایران و تاییدیه‌های بین‌المللی مثل UL، امتیاز بزرگی برای کیفیت محصول محسوب می‌شود.
