چکیده : در معماری معاصر، طراحی سازه‌های پارچه‌ای و سقف‌های متحرک به هماهنگی میان هندسه، رفتار سازه‌ای و عملکرد وابسته است. در این مقاله، اصول مهندسی فرم، نقش پیش‌تنیدگی در سازه‌های غشایی، الزامات طراحی سقف‌های بازشو و نکات فنی انتخاب سایبان پارچه‌ای را بررسی می‌کنیم.
در معماری معاصر، طراحی سقف دیگر صرفاً به انتخاب یک پوشش برای محافظت از فضای زیرین محدود نیست. نحوه انتقال نیرو، امکان عبور نور طبیعی، مدیریت آب باران، تعداد تکیه‌گاه‌ها و حتی قابلیت تغییر وضعیت سقف و سایبان می‌توانند بر سازمان‌دهی کل فضا تأثیر بگذارند. به همین دلیل، سیستم‌های سبک، سازه‌های غشایی و سقف متحرک در پروژه‌هایی مورد توجه قرار گرفته‌اند که در آن‌ها فرم معماری باید هم‌زمان با الزامات عملکردی هماهنگ باشد.
بااین‌حال، استفاده از این سیستم‌ها زمانی نتیجه مطلوبی دارد که طراحی ظاهری از محاسبات مهندسی جدا نباشد. یک سطح منحنی ممکن است در تصویر معماری جذاب به نظر برسد، اما اگر هندسه آن با مسیر انتقال نیرو، کشش غشا یا شیب‌بندی هماهنگ نباشد، در مرحله اجرا و بهره‌برداری با مشکلاتی مانند تجمع آب، تغییر شکل نامطلوب یا افزایش هزینه‌های نگهداری روبه‌رو خواهد شد.
سازه پارچه ای ؛ تبدیل هندسه به بخشی از سیستم باربر
در سازه پارچه ای کششی، شکل نهایی سطح فقط حاصل تصمیم طراح نیست؛ این شکل باید با شرایط تعادل نیروها نیز سازگار باشد. غشای پارچه‌ای برای حفظ پایداری خود به پیش‌تنیدگی نیاز دارد و نیروهای ایجادشده از طریق اتصالات به کابل‌ها، قاب‌ها، ستون‌ها و فونداسیون منتقل می‌شوند. بنابراین، فرم معماری و رفتار سازه‌ای در این سیستم‌ها ارتباطی مستقیم دارند.
برخلاف بسیاری از پوشش‌های متعارف که بخش عمده پایداری آن‌ها به سختی خمشی اجزا وابسته است، غشاهای کششی از طریق وضعیت کشش و هندسه سطح عملکرد می‌کنند. این ویژگی امکان ایجاد فرم‌های دوطرفه منحنی و پوشش دهانه‌های وسیع با وزن نسبتاً کم را فراهم می‌کند؛ البته به شرط آنکه طراحی هندسی، مشخصات متریال و سیستم مهاربندی به‌درستی با یکدیگر هماهنگ شوند.
چه عواملی در طراحی سازه‌های غشایی اهمیت دارند؟
- هندسه سطح: شکل سطح باید با مسیر انتقال نیرو و شرایط تکیه‌گاهی سازگار باشد. انتخاب فرم صرفاً براساس ظاهر می‌تواند طراحی و اجرای سازه را دشوار کند.
- پیش‌تنیدگی غشا: میزان و توزیع کشش اولیه بر پایداری سطح، تغییر شکل آن و احتمال ایجاد لرزش‌های نامطلوب در اثر باد تأثیر می‌گذارد.
- مشخصات پارچه: مقاومت کششی، رفتار متریال در دو جهت بافت، پوشش محافظ، عبور نور و شرایط محیطی باید متناسب با کاربرد پروژه بررسی شوند.
- اتصالات و مهارها: نیروهای وارد بر غشا در نهایت به اجزای سازه و فونداسیون منتقل می‌شوند. جزئیات اتصال و ظرفیت تکیه‌گاه‌ها به‌اندازه انتخاب پارچه اهمیت دارند.
- مدیریت آب باران: هندسه سطح و شیب‌های آن باید به‌گونه‌ای طراحی شوند که از ایجاد نقاط مستعد تجمع آب جلوگیری شود.
یکی از اشتباهات رایج در طراحی این سازه‌ها، انتخاب فرم نهایی پیش از بررسی رفتار غشا و سپس تلاش برای سازگار کردن محاسبات با همان فرم است. در پروژه‌های پیچیده‌تر، تحلیل هندسی و سازه‌ای باید از مراحل ابتدایی طراحی با یکدیگر پیش بروند. برای آشنایی با انواع سیستم‌های مورد استفاده در این حوزه، می‌توان صفحه سازه پارچه‌ای را به‌عنوان نقطه شروع بررسی راهکارهای معماری غشایی در نظر گرفت.

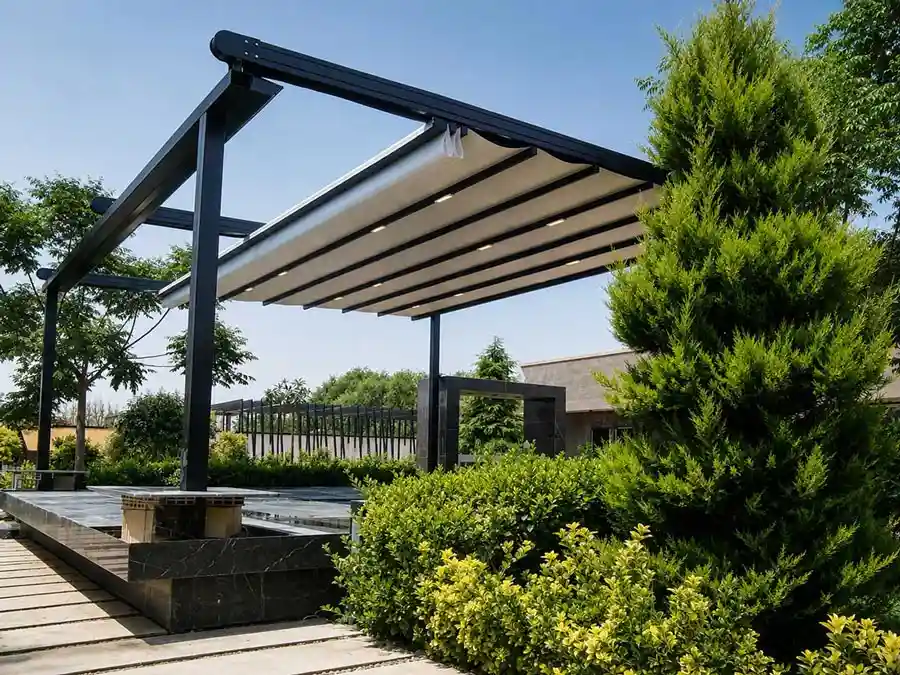

سقف متحرک ؛ طراحی ساختمان با امکان تغییر وضعیت
در سقف‌های متحرک، موضوع اصلی تنها پوشاندن دهانه نیست؛ سیستم باید بتواند میان وضعیت باز و بسته جابه‌جا شود، بدون آنکه عملکرد سازه‌ای، ایمنی حرکت یا قابلیت استفاده از فضا مختل شود. این ویژگی، طراحی سقف را از یک مسئله صرفاً سازه‌ای به مسئله‌ای چندبخشی تبدیل می‌کند که در آن سازه، مکانیزم حرکتی، کنترل و جزئیات اجرایی باید هماهنگ باشند.
در یک سقف بازشو، وزن اجزای متحرک، محل قرارگیری ریل‌ها، نحوه هدایت قطعات و شرایط انتقال نیرو در وضعیت‌های مختلف اهمیت دارند. علاوه بر این، عملکرد سیستم در حالت بسته باید جداگانه بررسی شود؛ زیرا بارهای باد، آب باران و شرایط بهره‌برداری ممکن است در این وضعیت با حالت باز تفاوت داشته باشند.
پیش از طراحی سقف متحرک، چه مواردی باید بررسی شوند؟
۱. محدودیت‌های حرکتی: مسیر حرکت پنل‌ها یا پوشش باید با ابعاد دهانه، تجهیزات مجاور، ارتفاع آزاد و محدودیت‌های معماری سازگار باشد.
۲. ظرفیت سازه نگهدارنده: ریل‌ها، تیرها، ستون‌ها و نقاط اتصال باید برای بارهای مربوط به اجزای متحرک و نیروهای بهره‌برداری طراحی شوند. در سازه‌های موجود نیز ظرفیت اجزای قبلی نباید بدون بررسی مفروض گرفته شود.
۳. عملکرد در برابر آب‌وهوا: در وضعیت بسته، شیب‌بندی، آب‌بندی اتصالات و مسیر تخلیه آب اهمیت دارند. در وضعیت باز نیز باید شرایط باد و محدودیت‌های مجاز حرکت سیستم مشخص باشند.
۴. ایمنی و کنترل حرکت: هماهنگی موتور، تجهیزات کنترلی، توقف حرکت و تمهیدات ایمنی باید متناسب با طراحی سیستم در نظر گرفته شود.
۵. دسترسی برای تعمیرات: موتور، ریل، چرخ‌ها و اتصالات باید به شکلی طراحی شوند که بازرسی و سرویس آن‌ها در طول عمر بهره‌برداری امکان‌پذیر باشد.
متحرک بودن سقف به‌خودی‌خود به معنای عملکرد بهتر در همه پروژه‌ها نیست. این قابلیت زمانی ارزش فنی دارد که نیاز واقعی به تغییر وضعیت پوشش وجود داشته باشد و مزایای آن، هزینه اولیه، پیچیدگی مکانیکی و نیازهای نگهداری را توجیه کند. در پروژه‌هایی که امکان کنترل میزان بازشدگی سقف اهمیت دارد، بررسی انواع سقف متحرک می‌تواند به شناخت سیستم‌های قابل استفاده و تفاوت‌های طراحی آن‌ها کمک کند.

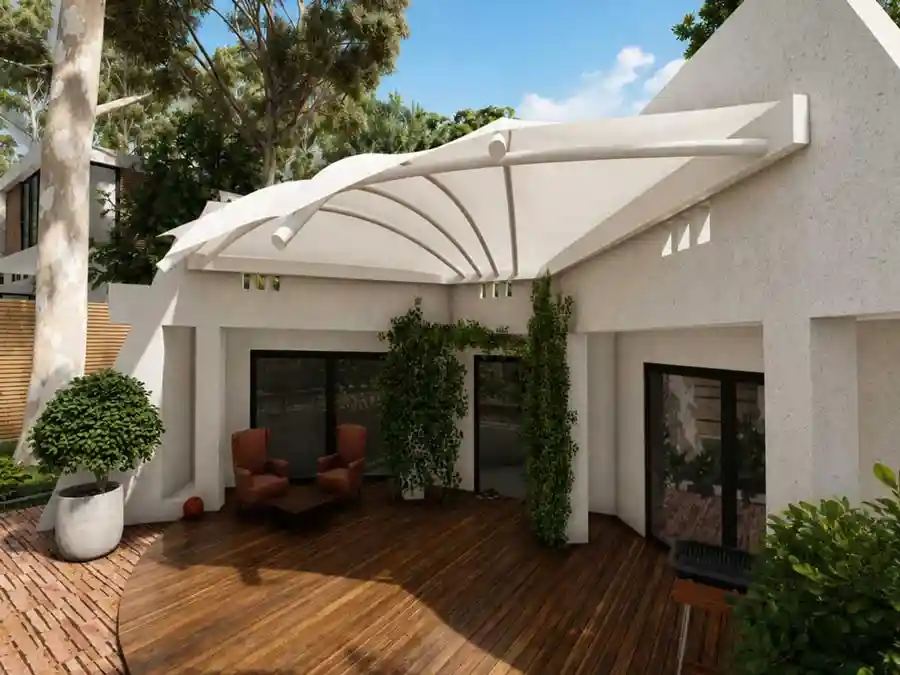

سایبان پارچه ای ؛ کنترل تابش بدون بستن کامل فضا
در طراحی بسیاری از فضاهای نیمه‌باز، مسئله اصلی ایجاد سایه مؤثر است، نه لزوماً ساخت یک سقف کاملاً بسته! سایبان پارچه ای ثابت یا متحرک، این امکان را فراهم می‌کند که سطحی سبک برای کنترل تابش خورشید ایجاد شود، درحالی‌که ارتباط بصری و جریان هوا تا حد زیادی حفظ می‌شود. با این حال، عملکرد سایبان فقط به مساحت پارچه وابسته نیست.
جهت تابش خورشید، ارتفاع نصب، زاویه سطح، محل قرارگیری تکیه‌گاه‌ها و میزان بازبودن اطراف سازه بر کیفیت سایه‌اندازی تأثیر می‌گذارند. برای مثال، سایبانی که در ساعات میانی روز سایه مناسبی ایجاد می‌کند، ممکن است در ساعات ابتدایی صبح یا نزدیک غروب، به‌دلیل زاویه تابش، بخش مهمی از فضای موردنظر را پوشش ندهد. بنابراین تمام معیارها باید بر اساس شرایط محیطی محل نصب انتخاب شوند.
سه نکته کاربردی در طراحی و اجرای سایبان پارچه ای
- سایه‌اندازی را براساس مسیر خورشید طراحی کنید. بررسی جهت جغرافیایی و زمان استفاده از فضا، نتیجه دقیق‌تری از انتخاب ابعاد صرفاً براساس مساحت محوطه به دست میدهد.
- مقاومت در برابر باد را جدی بگیرید. سبک بودن پوشش به معنی کم‌اهمیت بودن بارهای باد نیست. شکل سایبان، ارتفاع، تکیه‌گاه‌ها و مهارها در محاسبات سازه‌ای نقش دارند.
- کاربری سایه را با نیاز به حفاظت در برابر باران اشتباه نگیرید. همه پارچه‌ها و فرم‌های سایبان برای تخلیه آب باران یا ایجاد پوشش باران‌گیر مناسب نیستند. این قابلیت باید براساس مشخصات متریال و طراحی سطح بررسی شود.
باید توجه داشت که کاهش تابش مستقیم می‌تواند به بهبود شرایط آسایش کمک کند، اما دمای محیط به عواملی مانند جریان هوا، رطوبت، تابش بازتابی و ویژگی‌های سطوح پیرامونی نیز وابسته است. برای بررسی راهکارهای مختلف سایه‌اندازی در پروژه‌های ساختمانی و محوطه‌سازی، صفحه سایبان پارچه ای می‌تواند اطلاعات تکمیلی درباره این گروه از پوشش‌ها ارائه دهد.
از ایده تا اجرا ؛ چگونه ریسک‌های فنی پروژه را کاهش دهیم؟
بخشی از مشکلات سازه‌های سبک و سقف متحرک نه از انتخاب سیستم، بلکه از تصمیم‌هایی ناشی می‌شود که در مرحله طراحی به تعویق افتاده‌اند. تغییر محل ستون پس از نهایی شدن معماری، مشخص نبودن مسیر آب باران یا بررسی نکردن امکان دسترسی به تجهیزات حرکتی می‌تواند به اصلاح نقشه‌ها، افزایش هزینه و تأخیر اجرایی منجر شود. برای کاهش این ریسک‌ها، لازم است اطلاعات پایه پروژه پیش از نهایی شدن طرح گردآوری شوند.
چک‌لیست فنی پیش از سفارش و اجرا
۱. برداشت دقیق از محل: ابعاد واقعی دهانه، ترازها، موانع موجود و محدودیت‌های نصب ثبت شوند.
۲. بررسی سازه موجود: ظرفیت اجزای باربر و نقاط اتصال برای تحمل نیروهای جدید ارزیابی شود.
۳. تعریف شرایط اقلیمی: بار باد، بارش، تابش خورشید و سایر شرایط مؤثر بر طراحی متناسب با موقعیت پروژه بررسی شوند.
۴. تعیین عملکرد مورد انتظار: مشخص شود که هدف اصلی سایه‌اندازی، پوشش در برابر باران، قابلیت بازشدن، عبور نور یا ترکیبی از این نیازهاست.
۵. هماهنگی معماری و تأسیسات: مسیر حرکت قطعات، محل موتور، کابل‌کشی، روشنایی و مسیر تخلیه آب پیش از اجرا مشخص شوند.
۶. برنامه نگهداری: روش دسترسی برای بازرسی، تمیزکاری، تنظیم مکانیزم و تعویض قطعات مصرفی از ابتدا در نظر گرفته شود.
این بررسی‌ها کمک می‌کنند پروژه پیش از ورود به مرحله ساخت دقیق‌تر تعریف شود. در نهایت، عملکرد مناسب زمانی حاصل می‌شود که معماری، محاسبات سازه‌ای، انتخاب متریال و جزئیات اجرا به‌صورت یکپارچه بررسی شوند.
جمع‌بندی؛ مهندسی دقیق، پیش‌نیاز اجرای موفق
سازه‌هایی چون سقف‌متحرک و سایبان پارچه ای، راهکاری متفاوت برای پاسخ به نیازهای معماری هستند. سازه غشایی بر تعادل نیروها و هندسه سطح متکی است؛ در حالی که سقف متحرک علاوه بر الزامات سازه‌ای به طراحی دقیق مکانیزم حرکت نیاز دارد و باید برای هر دو با توجه به مسیر تابش خورشید، شرایط باد و هدف پوشش، سازه‌ای متناسب طراحی شود. انتخاب درست میان این سیستم‌ها از یک محصول یا فرم ظاهری آغاز نمی‌شود، بلکه به شناخت نیاز پروژه، محدودیت‌های محل نصب و الزامات فنی وابسته است.
گروه مهندسی ساینا در زمینه طراحی، تولید و اجرای سقف‌های متحرک، سازه و سایبان های پارچه‌ای فعالیت می‌کند. تجربه اجرایی، تأمین متریال و تجهیزات و امکان بررسی نیازهای هر پروژه، از جمله مواردی هستند که در فرایند انتخاب و اجرای این سیستم‌ها اهمیت دارند. برای دریافت مشاوره و بررسی راهکار متناسب با پروژه خود، می‌توانید با کارشناسان ساینا از طریق شماره ۰۲۱۹۱۰۰۱۵۰۶ تماس بگیرید یا به وب‌سایت این مجموعه (sainats.com) مراجعه کنید.
