در صنعت ساخت و ساز، انتخاب و اجرای قالبهای مناسب از اهمیت بالایی برخوردار است؛ زیرا این قالبها نهتنها بر سرعت اجرای پروژه تأثیر میگذارند بلکه بر کیفیت و استحکام سازه نهایی نیز مؤثرند. یکی از روشهای پرکاربرد در ساخت سازههای بتنی، به خصوص در پروژههای بزرگ و ساختمانهای مسکونی و تجاری، استفاده از قالب نیمه تونل فرم است. این نوع قالب بندی با طراحی خاص خود امکان اجرای دیوار و سقف بهصورت همزمان یا با زمان بندی دقیقتر را فراهم میسازد. در این مقاله به بررسی قالب نیمه تونل فرم و روشهای اجرای سقف با استفاده از این قالبها پرداخته میشود.
قالب نیمه تونل فرم چیست؟
قالب نیمه تونل فرم، نوعی سیستم قالب بندی است که به صورت نیمه تونل طراحی شده و بخشهایی از دیوار و سقف را به صورت یکپارچه قالب بندی میکند. این نوع قالب بندی به دلیل ساختار ویژه و طراحی کاربردی، توانسته است در ساخت ساختمانهای مسکونی، اداری و پروژههای بزرگ محبوبیت زیادی پیدا کند. استفاده از قالب نیمه تونل فرم باعث میشود تا اجرای دیوارها و سقفها بهصورت هماهنگ انجام گیرد و در نتیجه، زمان اجرای پروژه کاهش یافته و دقت در ساخت افزایش مییابد.

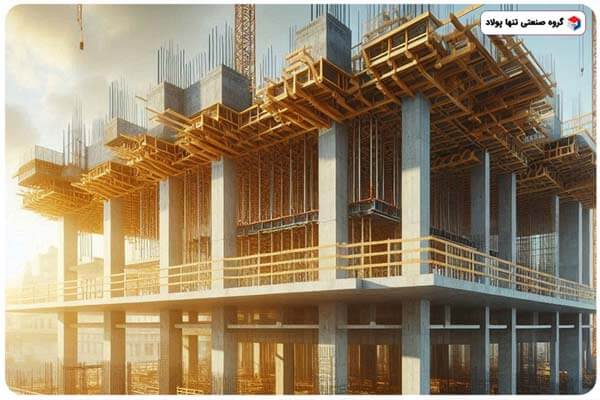

روشهای اجرای سقفهای بتنی
برای اجرای سقفهای بتنی، روشهای مختلفی به کار گرفته میشود که بسته به نوع سازه، ابعاد پروژه و محدودیتهای زمانی و مکانی متفاوت هستند. سه روش رایج برای اجرای سقفهای بتنی عبارتاند از:
- روش سنتی قالب بندی سقف: در این روش از قالبهای چوبی، فلزی یا پلاستیکی استفاده میشود که برای هر بار بتن ریزی باید مونتاژ و دمونتاژ شوند. این روش به زمان بیشتری نیاز دارد و معمولاً برای پروژههای کوچک مناسب است.
- روش قالب بندی یکپارچه: در این روش از قالبهای مدولار و سبک استفاده میشود که به راحتی قابل نصب و جابهجایی هستند و در پروژههای متوسط و بزرگ استفاده میشوند.
- روش قالب تونل فرم: این روش که در آن از قالبهای تونل فرم استفاده میشود، برای پروژههایی با نیاز به سرعت بالا و کاهش هزینههای اجرایی مناسب است. در این روش، قالبها به شکلی طراحی میشوند که میتوان سقف و دیوارها را بهطور همزمان قالب بندی و بتن ریزی کرد، که نتیجه آن کاهش زمان و افزایش دقت در اجرا است.
مزایای استفاده از قالب نیمه تونل فرم در ساخت سازه بتنی
استفاده از قالب نیمه تونل فرم در اجرای سقف و دیوارها به دلیل مزایای فراوانی که دارد، به یکی از پرکاربردترین روشها در پروژههای بزرگ ساختمانی تبدیل شده است. برخی از این مزایا عبارتند از:
- سرعت بالا در اجرا: قالب نیمه تونل فرم امکان اجرای همزمان دیوارها و سقف را فراهم میسازد، که باعث افزایش سرعت اجرای پروژه میشود. این ویژگی در پروژههایی که نیاز به تکمیل سریع دارند بسیار اهمیت دارد.
- کاهش هزینهها: با استفاده از این روش، نیاز به تجهیزات اضافی برای مونتاژ و دمونتاژ قالبها به حداقل میرسد و در نتیجه هزینههای اجرایی کاهش مییابد.
- کیفیت بالا و دقت در ساخت: استفاده از قالب نیمه تونل فرم به دلیل ساختار یکپارچه، باعث کاهش خطاهای اجرایی و افزایش دقت در ساخت دیوارها و سقفها میشود. این قالبها با داشتن استحکام بالا، اجازه میدهند بتن به صورت یکنواخت و بدون تغییر شکل ریخته شود.
- کاهش زمان لازم برای بتن ریزی: در این روش، نیاز به مراحل متعدد بتن ریزی برای دیوار و سقف به صورت جداگانه نیست و همه مراحل به طور همزمان انجام میشود که باعث کاهش زمان کل پروژه میگردد.
- افزایش ایمنی در پروژه: استفاده از قالب نیمه تونل فرم باعث کاهش نیاز به جابهجاییهای مکرر قالبها و تجهیزات میشود که این موضوع به افزایش ایمنی کارکنان در پروژه کمک میکند.
روش اجرای سقف در هنگام استفاده از قالب نیمه تونل فرم برای بتنریزی
برای اجرای سقف بتنی با استفاده از قالب نیمه تونل فرم، یک روش موثر ترکیب آن با قالب میز پرنده است. در این روش، از قالب نیمه تونل برای قالب بندی دیوارها استفاده میشود، و از قالب میز پرنده برای اجرای سقف بهره گرفته میشود. مراحل اجرای این روش به شرح زیر است:
نصب قالب نیمه تونل فرم برای دیوارها
ابتدا قالبهای نیمه تونل در محل دیوارها نصب شده و با استفاده از بستها و اتصالات مخصوص محکم میشوند. این قالبها به گونهای طراحی شدهاند که فضای لازم برای اجرای سقف نیز فراهم شود.

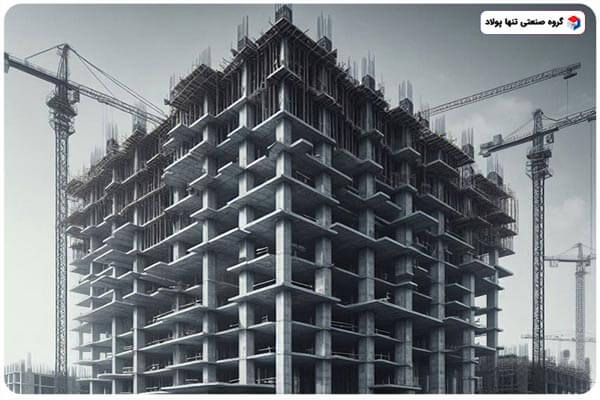

استفاده از قالب میز پرنده برای سقف
قالب میز پرنده (Fly Table) که یک سیستم قالب بندی سبک و قابل حمل است، در محل سقفها نصب میشود. این قالبها با ساختار قابل جابهجایی، امکان بتن ریزی سریع و همزمان در سقف را فراهم میکنند. قالبهای میز پرنده در پروژههای بزرگ بسیار مفید هستند؛ زیرا میتوان آنها را به راحتی از یک بخش به بخش دیگر جابهجا کرد.

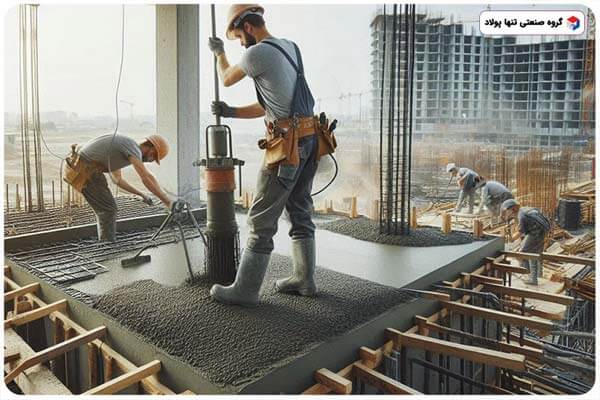

بتن ریزی دیوارها و سقف
پس از نصب و اطمینان از ایمنی قالبها، عملیات بتن ریزی انجام میشود. بتن ریزی دیوارها و سقف به طور همزمان یا با فاصله زمانی اندک انجام میشود که باعث بهبود یکپارچگی سازه و کاهش خطر جداشدگی بتن میشود.
جابهجایی قالبها
پس از اتمام مراحل بتن ریزی و خشک شدن بتن، قالبهای میز پرنده به آسانی جابهجا میشوند و به بخش دیگری از سقف منتقل میگردند. این کار باعث افزایش سرعت اجرای پروژه و کاهش زمان توقف در عملیات بتن ریزی میشود.
نکات اجرای سقف در سازههای بتنی
هنگام اجرای سقفهای بتنی با استفاده از قالبهای نیمه تونل فرم و میز پرنده، رعایت چند نکته فنی و اجرایی ضروری است تا کیفیت و ایمنی پروژه حفظ شود:
- بررسی تراز قالبها: قبل از شروع بتن ریزی، لازم است تراز و استحکام قالبها بهدقت بررسی شود تا از وجود هرگونه خطای احتمالی در ضخامت سقف جلوگیری گردد.
- محکم سازی قالبها: اتصال درست قالبهای نیمه تونل فرم و قالبهای میز پرنده به سازههای نگه دارنده، برای جلوگیری از حرکت و جابهجایی آنها در طول بتن ریزی بسیار مهم است.
- ایمنی کارکنان: هنگام جابهجایی قالبهای میز پرنده، باید تمام نکات ایمنی رعایت شود تا از سقوط قالبها و آسیب به کارکنان جلوگیری گردد.
- کنترل کیفیت بتن ریزی: در هنگام بتن ریزی، کیفیت بتن و تراکم مناسب آن باید به دقت کنترل شود تا از ایجاد ترکها و مشکلات ساختاری در سقف جلوگیری شود.
- زمان بندی صحیح: برای جلوگیری از تاخیر در پروژه، زمان بندی دقیق جابهجایی قالبها و آماده سازی برای بتن ریزی مجدد اهمیت زیادی دارد. این کار باید با دقت برنامه ریزی شود تا وقفهای در فرآیند کار ایجاد نشود.
استفاده از قالب نیمه تونل فرم بهعنوان یکی از روشهای نوین و موثر در اجرای سازههای بتنی، به دلیل مزایایی چون افزایش سرعت، کاهش هزینهها، بهبود کیفیت و ایمنی، به شدت در پروژههای بزرگ ساختمانی مورد توجه قرار گرفته است. با استفاده از این قالبها، امکان اجرای دقیقتر و باکیفیتتر دیوارها و سقفهای بتنی فراهم میشود، که این امر به بهبود عملکرد و ماندگاری سازهها کمک میکند.
