در دنیای ساختمانسازی، کیفیت و وضوح نقشهها از مهمترین عوامل موفقیت پروژه بهشمار میآید. پیامدهای نقشه مبهم در ساختمانسازی بسیار جدی و پرهزینه است؛ زیرا نقشه ساختمان زبان مشترک میان معمار، مهندس، پیمانکار و کارگران هستند. هر ابهام یا نقص در این زبان مشترک، میتواند به برداشتهای نادرست، اشتباهات اجرایی و افزایش هزینهها منجر شود. در این مقاله، بهطور کامل بررسی میکنیم که نقشه مبهم چگونه میتواند یک پروژه را با چالشهای بزرگ روبهرو کند و چگونه میتوان از بروز این مشکل جلوگیری کرد.
نقشه مبهم در ساختمانسازی چیست؟
وقتی درباره پیامدهای نقشه مبهم در ساختمانسازی صحبت میکنیم، منظور نقشههایی است که اطلاعات آنها ناقص، متناقض یا فاقد شفافیت اجرایی باشد. این ابهام میتواند به شکلهای مختلفی ظاهر شود:
- اندازهگذاری ناقص یا نبود مقیاس دقیق
- تناقض میان نقشههای معماری، طراحی سازه و تأسیسات
- استفاده از علائم و نمادهای غیراستاندارد
- مشخص نبودن نوع و مشخصات دقیق مصالح
- نبود دیتیلهای اجرایی برای بخشهای حساس
در چنین شرایطی، هر تیم اجرایی برداشت متفاوتی از طراحی خواهد داشت. همین اختلاف برداشت، آغازگر زنجیرهای از خطاهاست که در نهایت کیفیت پروژه را تحت تأثیر قرار میدهد. تولید نقشه صرفاً به معنای ترسیم پلان نیست؛ کیفیت و وضوح اطلاعات است که پروژه را از خطا، تأخیر و هزینه اضافی محافظت میکند.

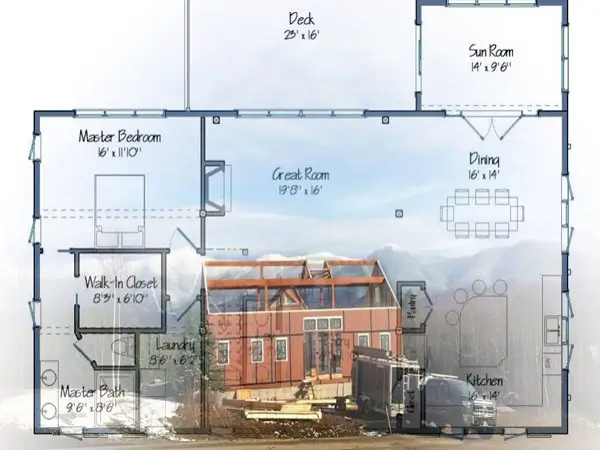

نقشه مبهم یا با طراحی نامناسب، ریسک ایجاد فضاهای نامناسب، دوبارهکاری و از بین رفتن تناسبات را بالا میبرند
پیامدهای نقشه مبهم در ساختمانسازی
پیامد نقشه های مبهم زمانی نمایان میشود که برداشتهای متفاوت از یک طرح واحد، به خطاهای اجرایی، دوبارهکاری و افزایش هزینهها منجر شود.
۱. اشتباهات اجرایی از مهمترین پیامدهای نقشه مبهم در ساختمانسازی
یکی از اصلیترین پیامدهای نقشه مبهم در ساختمانسازی بروز خطا در اجراست. این خطاها گاهی جزئی و گاهی ساختاری هستند و ممکن است کل پروژه را تحت تأثیر قرار دهند. برای نمونه:
- جابجایی محل ستونها یا دیوارهای باربر و ایجاد اختلال در سازه
- تداخل مسیر لولهکشی و کابلکشی به دلیل ناهماهنگی نقشهها
- اجرای اشتباه ابعاد فضاها و از بین رفتن استانداردهای نورگیری
- نصب نادرست در و پنجره به دلیل نبود دیتیل دقیق
در بسیاری از پروژهها، این خطاها زمانی آشکار میشوند که اصلاح آنها مستلزم تخریب بخشهایی از کار انجامشده است.
۲. افزایش هزینههای مستقیم و غیرمستقیم
از مهمترین پیامدهای نقشه مبهم در ساختمانسازی میتوان به تحمیل هزینههای پیشبینینشده اشاره کرد. این هزینهها معمولاً در چند بخش ظاهر میشوند:
- تخریب و دوبارهکاری
- هدررفت مصالح گرانقیمت
- افزایش مدت زمان اجرا و هزینههای سربار
- جریمههای ناشی از تأخیر در تحویل
- کاهش کیفیت نهایی و افت ارزش ملک
در پروژههای متوسط و بزرگ، تناقض نقشه معماری و سازه هر چند کوچک میتواند بین ۵ تا ۱۰ درصد به هزینه کل پروژه اضافه کند.
جدول: پیامدهای نقشه مبهم در ساختمانسازی بر اشتباهات اجرایی و هزینهها
اینجا یک جدول آماده کردم که انواع ابهام در نقشههای ساختمانی رو با پیامد اجرایی و برآورد تقریبی افزایش هزینه نشان می دهد.
| نوع ابهام در نقشه | مثال واقعی | پیامد اجرایی | افزایش هزینه (نسبت به کل پروژه) |
| اندازهگذاری ناقص یا اشتباه | حذف چند بعد مهم در پلان معماری | تغییر ابعاد فضا، کاهش نورگیری،عدم انطباق با استانداردها | ۳٪ تا ۷٪ |
| تناقض بین نقشه معماری و سازه | محل ستونها متفاوت در دو نقشه | تخریب و جابجایی ستون یا دیوار باربر | ۵٪ تا ۱۰٪ |
| ابهام در مسیر تأسیسات | مسیر کانال تهویه مشخص نشده | تداخل با تیرآهن یا کابل برق، نیاز به بازسازی | ۴٪ تا ۸٪ |
| عدم وضوح علائم و مقیاس | استفاده از نمادهای غیرمعمول | سوءبرداشت پیمانکار، اجرای نادرست جزئیات | ۲٪ تا ۵٪ |
| مشخص نبودن مصالح | فقط ذکر «دیوار آجری» بدون ضخامت یا نوع آجر | استفاده از مصالح نامناسب، کاهش عمر مفید سازه | ۳٪ تا ۶٪ |
| ابهام در جزئیات اجرایی | جزئیات نصب پنجره یا در مشخص نشده | نفوذ آب، عایقبندی ضعیف، تعمیرات زودهنگام | ۴٪ تا ۷٪ |
| عدم هماهنگی نقشهها | پلان معماری با نقشه برق همخوانی ندارد | نیاز به تغییر مسیر سیمکشی یا کلیدها | ۲٪ تا ۴٪ |
این اعداد نشان میدهد که پیامدهای نقشه مبهم در ساختمانسازی فقط یک مشکل فنی نیست، بلکه یک چالش اقتصادی جدی است.
راهکارهای کاهش پیامدهای نقشه مبهم ساختمانسازی
برای کاهش پیامدهای نقشه مبهم در ساختمانسازی باید چند اصل اساسی رعایت شود:
- بازبینی و هماهنگی کامل تمامی نقشهها پیش از شروع اجرا
- استفاده از استانداردهای ترسیم و نمادگذاری یکپارچه
- درج کامل جزئیات اجرایی در نقشهها
- برگزاری جلسات هماهنگی بین تیمهای معماری، سازه و تأسیسات
- کنترل نهایی توسط ناظر یا مشاور مستقل پیش از صدور نقشه برای اجرا
هر ساعت زمانی که در مرحله طراحی صرف شفافسازی شود، میتواند از روزها تأخیر و هزینههای چندبرابری در کارگاه جلوگیری کند.
نتیجهگیری
پیامدهای نقشه مبهم در ساختمانسازی فراتر از یک اشتباه ساده طراحی است. این مسئله میتواند زنجیرهای از خطاهای اجرایی، افزایش هزینه، کاهش کیفیت و حتی تهدید ایمنی را به همراه داشته باشد.
سرمایهگذاری در تهیه نقشههای دقیق، هماهنگ و شفاف، نه یک هزینه اضافی بلکه تضمینی برای اجرای حرفهای و اقتصادی پروژه است. هرچه نقشه واضحتر باشد، مسیر ساخت مطمئنتر و نتیجه نهایی ارزشمندتر خواهد بود.
