اجرای سازه بنایی دوطبقه با کلاف‌های بتنی
نقشه سازه بنایی چیست و بار ساختمان چگونه منتقل می‌شود؟
در ساده‌ترین بیان، نقشه سازه بنایی دستور فنی ساخت ساختمانی است که در آن دیوارهای بنایی، به‌جای قاب مستقل تیر و ستون، بخش مهمی از باربری را بر عهده دارند. مصالح دیوار می‌تواند بر اساس طرح و ضوابط پروژه متفاوت باشد؛ از آجر و بلوک گرفته تا سیستم‌های بنایی مسلح یا محصورشده. آنچه سیستم را تعریف می‌کند، فقط جنس دیوار نیست؛ بلکه نحوه طراحی سازه ساختمان، تقویت، اتصال و انتقال نیرو است.
مسیر معمول انتقال بار قائم چنین است: وزن سقف، کف‌سازی، دیوارهای طبقات و بارهای بهره‌برداری به تکیه‌گاه‌های خود منتقل می‌شود؛ در سازه بنایی این تکیه‌گاه‌ها غالباً دیوارهای باربر هستند. سپس بار در طول دیوار پخش شده و از طریق پی نواری، پی یکپارچه یا راهکار محاسبه‌شده دیگر به خاک می‌رسد. در برابر زلزله و باد، دیوارها باید علاوه بر فشار قائم، نیروهای جانبی و برون‌صفحه را نیز با کمک اتصالات و اجزای یکپارچه‌کننده تحمل یا به مسیر مقاوم منتقل کنند.
دیوار باربر چه تفاوتی با تیغه دارد؟
دیوار باربر عضوی سازه‌ای است و حذف، تضعیف یا سوراخ‌کاری آن می‌تواند مسیر انتقال نیرو را مختل کند. تیغه داخلی ممکن است نقش جداسازی فضاها را داشته باشد، اما تشخیص قطعی این دو از روی ظاهر یا ضخامت تقریبی ممکن نیست. باید پلان سازه، مقاطع، محاسبات و نظر طراح بررسی شود. در پروژه‌های قدیمی نیز نباید صرفاً با تکیه بر نقشه معماری موجود درباره باربر بودن دیوار تصمیم گرفت.
یک نقشه سازه بنایی حرفه‌ای باید ارتباط میان پلان معماری و سازه را روشن کند: کدام دیوارها پیوسته‌اند، سقف به کجا تکیه دارد، بازشوها کجا قرار گرفته‌اند و در محل تقاطع دیوارها چه جزئیاتی لازم است. به همین دلیل، طراحی سازه بنایی از ترسیم چند خط روی پلان فراتر است و به هماهنگی هم‌زمان معماری، سازه، تأسیسات و اجرا نیاز دارد.
چرا هنوز از نقشه سازه بنایی استفاده می شود ؟
شاید برایتان سوال باشد که چرا با وجود پیشرفت تکنولوژی، همچنان به سراغ نقشه سازه بنایی می روند؟ پاسخ در سه کلمه خلاصه می‌شود: اقتصاد، سرعت، سادگی.
- کاهش هزینه‌های اسکلت: حذف تیر و ستون‌های فولادی یا بتنی به معنای کاهش هزینه خرید میلگرد، بتن و دستمزد اجرای اسکلت است.
- اجرای سریع: نیاز به قالب‌بندی پیچیده و انتظار برای عمل‌آوری بتن (در مقیاس اسکلت فلزی/بتنی) در بسیاری از موارد وجود ندارد.
- مناسب برای اقلیم‌های خاص: سازه‌های آجری یا بلوکی در بسیاری از مناطق ایران با معماری بومی همخوانی بیشتری دارند.
آیا نقشه سازه بنایی برای همه ساختمان‌ها مناسب است؟
خیر. سازه بنایی برای همه پروژه‌ها انتخاب مناسبی نیست. این سیستم معمولاً برای ساختمان‌هایی مناسب‌تر است که:
- ارتفاع محدود دارند
- پلان آن‌ها منظم است
- دیوارهای باربر پیوسته دارند
- دهانه‌های بسیار بزرگ ندارند
- تعداد بازشوها کنترل‌شده است
- فرم معماری پیچیده‌ای ندارند
- مصالح و نیروی اجرایی مناسب در دسترس است
در مقابل، برای ساختمان‌هایی با ویژگی‌های زیر باید گزینه‌های دیگر نیز بررسی شود:
- تعداد طبقات زیاد
- دهانه‌های بزرگ
- پلان بسیار باز
- کنسول‌های متعدد
- تغییرات زیاد در طبقات
- بازشوهای بزرگ و پیوسته
- زمین بسیار نامنظم
- بارهای خاص
- کاربری‌های پرتجمع یا خاص
انتخاب سیستم سازه‌ای باید با نظر مهندس سازه انجام شود، نه صرفاً بر اساس تصور عمومی درباره ارزان‌تر بودن نقشه سازه بنایی.
مقایسه نقشه سازه بنایی و بتنی
سازه بنایی و سازه بتنی دو سیستم متفاوت برای انتقال بار ساختمان هستند؛ در سازه بنایی، دیوارهای باربر آجری یا بلوکی بخش اصلی تحمل وزن سقف و طبقات را بر عهده دارند و به همین دلیل برای ساختمان‌های کوچک، کم‌طبقه، منظم و اقتصادی مناسب‌ترند، اما در برابر حذف دیوارها، ایجاد بازشوهای بزرگ و تغییرات معماری انعطاف کمتری دارند.
در مقابل، در سازه بتنی، تیرها، ستون‌ها و دال‌ها اسکلت اصلی ساختمان را تشکیل می‌دهند و دیوارها معمولاً نقش جداکننده دارند؛ بنابراین این سیستم برای ساختمان‌های چندطبقه، پلان‌های باز، دهانه‌های بزرگ و معماری پیچیده گزینه مناسب‌تری است. سازه بنایی معمولاً اجرای ساده‌تر و هزینه اولیه کمتری دارد، اما کیفیت دیوارچینی، کلاف‌بندی و اتصال سقف به دیوار در آن بسیار تعیین‌کننده است؛ سازه بتنی نیز انعطاف و ظرفیت سازه‌ای بیشتری ارائه میدهد، ولی به قالب‌بندی، آرماتوربندی، بتن‌ریزی و کنترل دقیق‌تر اجرا نیاز دارد. انتخاب نهایی بین اسکلت بنایی یا بتنی، باید بر اساس تعداد طبقات، شرایط خاک، منطقه لرزه‌خیز، نوع معماری، هزینه و نظر مهندس محاسب انجام شود.
تفاوت نقشه سازه بنایی با اسکلت بتنی و فلزی
| ویژگی | سازه بنایی | اسکلت بتنی | اسکلت فلزی |
|---|---|---|---|
| عضو اصلی باربر | دیوارها | تیر و ستون بتنی | تیر و ستون فولادی |
| انعطاف معماری | محدودتر | متوسط تا زیاد | زیاد |
| سرعت اجرا | در پروژه‌های کوچک مناسب | وابسته به قالب‌بندی و عمل‌آوری | اجرای سریع‌تر در صورت آماده بودن قطعات |
| وزن ساختمان | معمولاً بیشتر به دلیل دیوارها | متوسط تا زیاد | وابسته به پوشش و دیوارها |
| حساسیت به کیفیت اجرا | بسیار بالا | بالا | بالا |
| امکان حذف دیوار داخلی | محدود | بیشتر | بیشتر |
| نیاز به کنترل اتصالات | زیاد | زیاد | بسیار زیاد |
| مناسب برای پلان‌های پیچیده | محدود | مناسب‌تر | مناسب‌تر |
| کاربرد رایج | پروژه‌های کوچک و کم‌طبقه | ساختمان‌های متنوع | ساختمان‌های متنوع |
این جدول یک مقایسه عمومی است و به‌تنهایی نمی‌تواند مناسب بودن یک سیستم برای پروژه مشخص را تعیین کند.
اجزای اصلی نقشه سازه بنایی چیست؟
یک نقشه سازه بنایی حرفه‌ای فقط یک پلان ساده از دیوارها نیست. این نقشه باید نشان دهد ساختمان چگونه بارهای ثقلی و جانبی را تحمل می‌کند و نیروها را از سقف به دیوارها، از دیوارها به کلاف‌ها و در نهایت به فونداسیون انتقال میدهد.مجموعه نقشه‌ها و مدارک موردنیاز، با توجه به تعداد طبقات، نوع مصالح، شرایط زمین، سیستم سقف و ضوابط محل پروژه تعیین می‌شود؛ اما معمولاً بخش‌های زیر در نقشه سازه بنایی اهمیت زیادی دارند.
۱. پلان فونداسیون نقشه سازه بنایی
پلان فونداسیون ساختمان بنایی، یکی از مهم‌ترین بخش نقشه سازه بنایی است. در این نقشه مشخص می‌شود:
- محل قرارگیری پی‌ها؛
- ابعاد و شکل فونداسیون؛
- امتداد دیوارهای باربر؛
- محل کلاف‌های افقی و قائم؛
- ترازهای ارتفاعی؛
- نحوه اتصال دیوارها به پی؛
- جزئیات آرماتورگذاری در صورت وجود بتن مسلح؛
- محل بازشوها، راه‌پله یا بخش‌های خاص ساختمان؛
- مشخصات بتن، میلگرد و مصالح مصرفی، در صورت پیش‌بینی در طراحی.
در ساختمان‌های بنایی، فونداسیون باید با آرایش دیوارهای باربر هماهنگ باشد. اگر دیوار باربر در طبقات مختلف جابه‌جا شود یا بخشی از آن بدون تکیه‌گاه مناسب باقی بماند، مسیر انتقال بار دچار اختلال می‌شود. به همین دلیل، طراحی پلان معماری و سازه باید از ابتدا با یکدیگر هماهنگ باشند. تغییر محل دیوارهای اصلی پس از تهیه نقشه سازه بنایی می‌تواند باعث نیاز به بازطراحی فونداسیون یا حتی تغییر سیستم سازه‌ای شود.

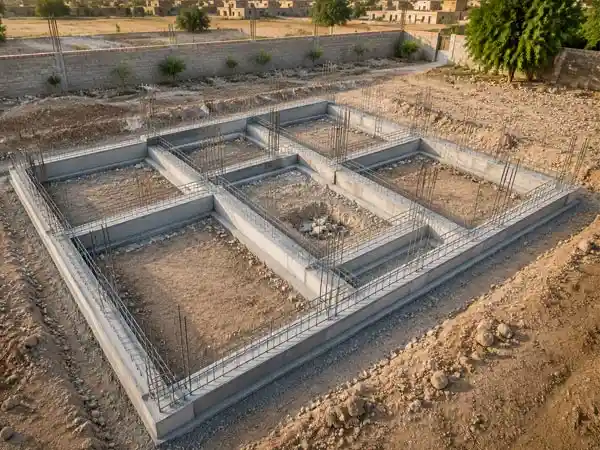

پلان فونداسیون سازه بنایی با پی نواری، شناژ بتنی و آرماتورهای انتظار کلاف قائم
۲. پلان دیوارهای باربر
در نقشه سازه بنایی، تمام دیوارها نقش یکسانی ندارند. برخی دیوارها صرفاً جداکننده هستند و برخی دیگر وزن سقف، طبقات بالاتر و بخشی از نیروهای جانبی را تحمل می‌کنند.
در پلان دیوارهای باربر باید موارد زیر به‌وضوح مشخص شود:
- دیوارهای باربر در هر طبقه
- جهت امتداد دیوارها
- ضخامت طراحی‌شده دیوار
- محل تقاطع دیوارها
- محل اتصال دیوارهای متقاطع
- دیوارهای پیرامونی و داخلی
- دیوارهای غیر باربر
- محل کلاف‌های قائم و افقی
- محل بازشوهای در و پنجره
- تراز زیر سقف و روی فونداسیون.
یکی از خطاهای رایج در پروژه‌های کوچک این است که کارفرما تصور می‌کند هر دیوار آجری یا بلوکی، دیوار باربر محسوب می‌شود. درحالی‌که باربر بودن دیوار به نوع طراحی، نحوه اتصال، کیفیت مصالح، ضخامت، طول، ارتفاع، تکیه‌گاه و سیستم کلی سازه بستگی دارد.

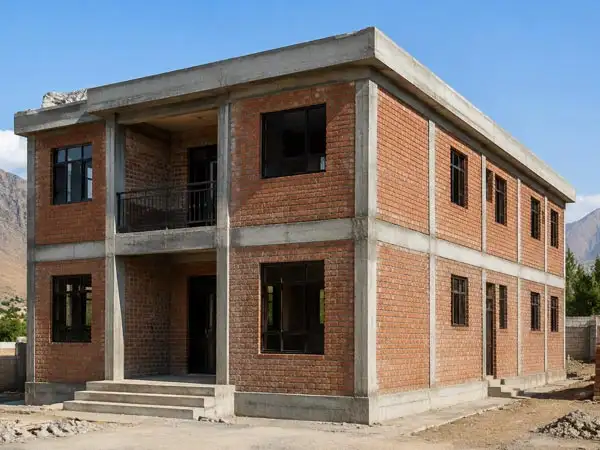

اجرای سازه بنایی دوطبقه با کلاف‌های بتنی
۳. پلان کلاف‌های افقی و قائم
کلاف‌ها برای یکپارچه‌سازی اجزای ساختمان در نقشه سازه بنایی، اهمیت زیادی دارند. در بسیاری از ساختمان‌های بنایی، دیوارها، سقف و فونداسیون باید به‌گونه‌ای به هم متصل شوند که رفتار جداگانه و ناهماهنگ نداشته باشند.
به‌طور کلی، کلاف‌ها می‌توانند در بخش‌های مختلفی پیش‌بینی شوند؛ از جمله:
- تراز فونداسیون
- تراز روی دیوارها
- تراز زیر سقف
- اطراف بازشوهای مهم
- محل تقاطع دیوارها
- گوشه‌های ساختمان
- محل تغییر امتداد یا تغییر ارتفاع دیوار
- اطراف بخش‌هایی که نیاز به تقویت دارند.
کلاف قائم معمولاً برای ایجاد پیوستگی قائم در گوشه‌ها، تقاطع دیوارها و نقاط مشخص‌شده در طراحی به کار می‌رود. کلاف افقی نیز با اتصال دیوارها در یک تراز، به توزیع بهتر نیروها و جلوگیری از گسیختگی‌های موضعی کمک می‌کند.
بااین‌حال، تعداد، ابعاد، آرایش میلگرد و جزئیات اجرایی کلاف‌ها نباید به‌صورت عمومی و بدون محاسبه برای همه پروژه‌ها تعیین شود. این موارد باید توسط مهندس محاسب و بر اساس ضوابط مبحث هشتم، بارگذاری، شرایط لرزه‌ای و مشخصات پروژه مشخص شود.
۴. نقشه سقف
سقف در نقشه سازه بنایی فقط یک پوشش افقی نیست؛ بلکه باید بتواند بارهای واردشده را تحمل کرده و در صورت طراحی مناسب، نیروها را به دیوارهای باربر منتقل کند.
در نقشه سقف معمولاً اطلاعات زیر ارائه می‌شود:
- نوع سیستم سقف؛
- جهت تیرچه‌ها یا عناصر باربر؛
- محل تکیه‌گاه‌ها؛
- ضخامت و تراز سقف؛
- محل بازشوهای تأسیساتی؛
- جزئیات اتصال سقف به دیوار؛
- کلاف‌های پیرامونی؛
- جزئیات نعل‌درگاه یا تیرهای اطراف بازشوها؛
- مشخصات مصالح و لایه‌های اجرایی.
انتخاب نوع سقف باید با دهانه‌ها، ابعاد ساختمان، بارگذاری، معماری و سیستم دیوارهای باربر هماهنگ باشد. استفاده از یک سقف سنگین یا نامتناسب با دیوارها می‌تواند نیروهای واردشده بر ساختمان را افزایش دهد.
۵. دیتیل بازشوهای در و پنجره
بازشوها یکی از حساس‌ترین قسمت‌ها در نقشه سازه بنایی، هستند. هر در یا پنجره بخشی از دیوار را قطع می‌کند و در نتیجه، مسیر انتقال نیرو در اطراف آن تغییر می‌یابد.
در نقشه سازه بنایی باید مواردی مانند این‌ها بررسی شود:
- فاصله بازشو از گوشه دیوار
- فاصله بازشو از محل تقاطع دو دیوار
- فاصله بین بازشوهای مجاور
- عرض و ارتفاع بازشو
- نحوه اجرای نعل‌درگاه
- نحوه اتصال چهارچوب به دیوار
- تقویت اطراف بازشو در صورت نیاز
- امتداد قائم بازشوها در طبقات مختلف
- جلوگیری از ایجاد نوارهای بسیار باریک و ضعیف بین دو بازشو
یکی از اشتباهات معمول، قرار دادن چند پنجره بزرگ در یک دیوار باربر بدون بررسی سازه‌ای است. این کار ممکن است بخش قابل‌توجهی از سطح مؤثر دیوار را حذف کند و باعث تمرکز تنش در گوشه‌های بازشو شود.
در نقشه سازه بنایی، طراحی معماری باید از ابتدا به محدودیت‌های سازه‌ای توجه داشته باشد. پنجره‌های سرتاسری، بازشوهای گوشه‌ای، درهای بسیار عریض و تغییرات زیاد در امتداد دیوارها، ممکن است اجرای سازه بنایی را دشوار یا غیراقتصادی کنند.
انواع نقشه سازه بنایی
ساختمان‌های بنایی را می‌توان بر اساس نحوه تحمل بار و میزان استفاده از عناصر تقویتی دسته‌بندی کرد.
ساختمان بنایی غیرمسلح
در این نوع ساختمان، دیوارهای بنایی بخش اصلی تحمل بار را بر عهده دارند و میزان استفاده از عناصر مسلح‌کننده محدودتر است. این سیستم در برابر نیروهای جانبی، به‌ویژه زلزله، حساسیت بیشتری دارد و اجرای آن باید دقیقاً مطابق ضوابط انجام شود.
کیفیت مصالح، پیوستگی دیوارها، وجود کلاف‌های مناسب و اجرای صحیح سقف در عملکرد ساختمان مصالح بنایی غیر مسلح بسیار مهم است.
ساختمان بنایی مسلح
در ساختمان بنایی مسلح، از میلگرد، بتن یا عناصر تقویتی برای افزایش ظرفیت دیوارها و بهبود رفتار سازه استفاده می‌شود. نوع و مقدار این تقویت‌ها باید بر اساس محاسبات سازه‌ای تعیین شود.
وجود میلگرد به‌تنهایی به معنای ایمنی ساختمان نیست. اگر میلگردها به‌درستی مهار نشوند، پوشش بتن رعایت نشود یا اتصال میان اجزا مناسب نباشد، تقویت پیش‌بینی‌شده نمی‌تواند عملکرد واقعی خود را نشان دهد.
ساختمان بنایی با کلاف
در این سیستم، کلاف‌های افقی و قائم برای ایجاد یکپارچگی بیشتر میان دیوارها و سقف استفاده می‌شوند. این کلاف‌ها باید پیوسته، درست اجراشده و با سایر اجزای سازه هماهنگ باشند. در پروژه‌های اجرایی، قطع کردن کلاف، حذف بخشی از آن برای عبور لوله‌ها یا تغییر ابعاد آن بدون تأیید مهندس سازه، می‌تواند عملکرد طراحی‌شده را کاهش دهد.
مهم‌ترین ضوابط طراحی نقشه سازه بنایی
مرجع اصلی طراحی و اجرای ساختمان‌های با مصالح بنایی در ایران، مبحث هشتم مقررات ملی ساختمان، با عنوان طرح و اجرای ساختمان‌های با مصالح بنایی است. در کنار آن، بسته به موضوع پروژه، مباحث و استانداردهای دیگری نیز اهمیت دارند؛ از جمله:
- استاندارد ۲۸۰۰ ایران برای الزامات مرتبط با زلزله؛
- مبحث ششم مقررات ملی ساختمان برای بارهای وارد بر ساختمان؛
- مبحث هفتم برای پی و پی‌سازی؛
- مبحث نهم یا دهم در بخش‌هایی که بتن یا فولاد در اجزای سازه‌ای به کار می‌رود؛
- مبحث سوم برای الزامات ایمنی در برابر حریق؛
- ضوابط شهرداری و دستورالعمل‌های سازمان نظام مهندسی محل پروژه.
نکته مهم درباره استفاده از مقررات
- ویرایش مقررات، دستورالعمل‌های محلی و الزامات سازمان نظام مهندسی ممکن است تغییر کند. بنابراین، برای تهیه نقشه قابل ارائه و قابل اجرا، نباید تنها به یک مقاله اینترنتی یا فایل قدیمی اتوکد تکیه کرد.
- نقشه‌ای که برای یک زمین، شهر یا سال خاص تهیه شده است، لزوماً برای پروژه‌ای دیگر قابل استفاده نیست؛ حتی اگر مساحت دو ساختمان مشابه باشد.
نقش زلزله در طراحی ساختمان بنایی
در ایران، توجه به زلزله در طراحی نقشه سازه بنایی اهمیت ویژه‌ای دارد و لازم است به اصول مقاوم سازی ساختمان در مقابل زلزله توجه شود. ساختمان بنایی به دلیل استفاده گسترده از دیوارهای نسبتاً سنگین، در صورت طراحی یا اجرای نادرست می‌تواند نیروی جانبی قابل‌توجهی دریافت کند.
برای بهبود عملکرد لرزه‌ای، موارد زیر باید در طراحی و اجرا کنترل شوند:
- منظم بودن پلان ساختمان؛
- پرهیز از تغییرات ناگهانی در امتداد دیوارها؛
- توزیع مناسب دیوارهای باربر در دو جهت اصلی؛
- هماهنگی دیوارهای طبقات مختلف؛
- اتصال مناسب سقف به دیوارها؛
- اجرای صحیح کلاف‌ها؛
- کنترل محل و ابعاد بازشوها؛
- کاهش دیوارهای ناپیوسته و جداافتاده؛
- جلوگیری از ایجاد طبقه ضعیف؛
- توجه به وزن سقف و دیوارها؛
- اجرای درست اتصالات در گوشه‌ها و تقاطع‌ها.
ساختمان‌هایی که فقط در یک جهت دیوار باربر کافی دارند، ممکن است در جهت دیگر رفتار مناسبی نداشته باشند. همچنین، افزایش زیاد بازشو در یک سمت ساختمان می‌تواند موجب نامنظمی و تمرکز نیرو شود.
قناس بودن زمین چه تأثیری بر نقشه سازه بنایی دارد؟
همانظور که طراحی نقشه زمین قناس، چندضلعی یا دارای شکست‌های متعدد، با چالش هایی روبروست، طراحی نقشه سازه بنایی را نیز دشوارتر می‌کنند. در چنین زمین‌هایی معمولاً طراح با چالش‌هایی مانند موارد زیر مواجه است:
- ایجاد دیوارهای باربر با طول‌های نامنظم؛
- دشواری تنظیم شبکه سازه‌ای؛
- به‌وجودآمدن گوشه‌های تیز یا فضاهای پرت؛
- افزایش تعداد شکست‌های دیوار؛
- دشواری اجرای سقف؛
- نامنظمی در محل بازشوها؛
- اختلاف در طول دهانه‌ها؛
- دشواری تنظیم فونداسیون.
در زمین قناس، بهتر است قبل از نهایی کردن پلان معماری، چند گزینه مختلف از نظر سازه‌ای بررسی شود. گاهی اصلاح جزئی در شکل اتاق‌ها، محل راهرو یا جهت دیوارها می‌تواند اجرای پروژه را بسیار ساده‌تر کند.
برای مثال، ایجاد یک شکست کوچک در نمای معماری ممکن است از نظر ظاهری جذاب باشد؛ اما اگر همین شکست در دیوار باربر ادامه پیدا کند، ممکن است نیاز به جزئیات اجرایی پیچیده‌تر و هزینه بالاتر داشته باشد.
آیا ساختمان بنایی برای ویلای یک‌طبقه مناسب است؟
در برخی پروژه‌های کوچک و کم‌طبقه، نقشه ساختمان بنایی می‌تواند گزینه‌ای اقتصادی و کاربردی باشد؛ اما مناسب بودن آن به عوامل متعددی بستگی دارد:
- تعداد طبقات؛
- ابعاد و شکل پلان؛
- شرایط خاک؛
- منطقه لرزه‌خیزی؛
- نوع سقف؛
- کیفیت آجر یا بلوک؛
- مهارت گروه اجرایی؛
- محدودیت‌های شهرداری؛
- نظر مهندس محاسب؛
- نیازهای معماری پروژه.
برای یک ویلای یک‌طبقه با پلان منظم، دهانه‌های کنترل‌شده و دیوارهای پیوسته، بررسی سیستم بنایی ممکن است منطقی باشد. اما این موضوع به معنی مناسب بودن آن برای همه ویلاها نیست. اگر طراحی ویلا شامل فضاهای بزرگ بدون دیوار، پنجره‌های عریض، کنسول‌های متعدد، سقف‌های سنگین یا فرم‌های پیچیده باشد، ممکن است سازه بتنی، فلزی یا سیستم ترکیبی گزینه بهتری باشد.
مراحل تهیه نقشه سازه بنایی
مرحله اول: بررسی اطلاعات زمین
در ابتدا باید اطلاعات پایه پروژه جمع‌آوری شود:
- ابعاد دقیق زمین
- موقعیت ملک
- عرض گذر
- تعداد طبقات مجاز
- سطح اشغال
- ترازهای موجود
- وضعیت همسایه‌ها
- شیب زمین
- اطلاعات خاک، در صورت وجود
- ضوابط شهرداری منطقه
نقشه‌ای که بدون برداشت دقیق زمین تهیه شود، ممکن است در زمان اجرا با مشکل جدی روبه‌رو شود.
مرحله دوم: تهیه یا بررسی نقشه معماری
پس از مشخص شدن نیازهای کارفرما، پلان معماری تهیه می‌شود. در این مرحله باید از ابتدا محل دیوارهای باربر، راه‌پله، بازشوهای اصلی و مسیرهای تأسیساتی مورد توجه قرار گیرند.
مرحله سوم: انتخاب سیستم سازه‌ای
مهندس سازه با توجه به مشخصات پروژه بررسی می‌کند که ساختمان بنایی، فلزی، بتنی یا سیستم دیگری برای پروژه مناسب‌تر است. انتخاب سیستم سازه‌ای نباید صرفاً بر اساس قیمت اولیه انجام شود. هزینه اجرا، سرعت ساخت، دسترسی به مصالح، کیفیت نیروی کار، تعمیرات آینده و ایمنی نیز اهمیت دارند.
مرحله چهارم: بارگذاری و تحلیل
در این مرحله وزن دیوارها، سقف، کف‌سازی، نازک‌کاری، بارهای بهره‌برداری و نیروهای جانبی بررسی می‌شوند. نتیجه این بررسی به تعیین ابعاد و جزئیات اجزای سازه کمک می‌کند.
مرحله پنجم: تهیه نقشه‌های اجرایی
پس از تکمیل طراحی نقشه سازه بنایی، نقشه‌های فونداسیون، دیوارهای باربر، کلاف‌ها، سقف و دیتیل‌های لازم ترسیم می‌شوند.
مرحله ششم: کنترل هماهنگی نقشه‌ها
یکی از مهم‌ترین مراحل نقشه سازه بنایی ، تطبیق نقشه‌های معماری و سازه است. در این کنترل باید بررسی شود:
- دیوارهای باربر در نقشه معماری حذف نشده باشند؛
- محل بازشوها با دیتیل‌های سازه‌ای هماهنگ باشد؛
- راه‌پله با کلاف‌ها و سقف تداخل نداشته باشد؛
- ستون یا کلاف ناخواسته در فضای معماری ایجاد نشده باشد؛
- مسیر تأسیسات، دیوارها و سقف را تضعیف نکند؛
- ترازها در همه نقشه‌ها یکسان باشند.
مرحله هفتم: بررسی نقشه سازه بنایی و تأیید نقشه
نقشه سازه بنایی باید توسط مهندس ذی‌صلاح بررسی و امضا شود و مطابق فرآیند قانونی محل پروژه ارائه شود. دانلود یک فایل آماده از اینترنت، جایگزین طراحی اختصاصی و تأیید مهندسی نیست.
اشتباهات رایج در نقشه سازه بنایی
- حذف دیوار باربر برای بزرگ‌تر کردن فضا:گاهی در زمان اجرا، مالک تصمیم می‌گیرد یک دیوار را حذف کند یا بخشی از آن را جابه‌جا کند. این کار بدون بررسی مهندس سازه می‌تواند مسیر انتقال بار را تغییر دهد.
- افزایش اندازه بازشوها :بزرگ‌تر کردن پنجره یا در، به‌خصوص در دیوار باربر، ممکن است نیازمند تغییر نعل‌درگاه، تقویت اطراف بازشو یا بازطراحی دیوار باشد.
- بی‌توجهی به اتصال سقف و دیوار:اگر سقف به‌درستی به دیوارهای باربر متصل نشود، ساختمان ممکن است در برابر نیروهای جانبی رفتار یکپارچه‌ای نداشته باشد.
- اجرای نامناسب کلاف‌ها:قطع کلاف، کاهش ابعاد، تغییر میلگرد یا اجرای ناقص اتصال‌ها از خطاهای مهم کارگاهی است.
- استفاده از مصالح بی‌کیفیت:آجر یا بلوک باید ویژگی‌های لازم برای استفاده در بخش موردنظر را داشته باشد. ظاهر مناسب مصالح، به‌تنهایی نشان‌دهنده کیفیت سازه‌ای آن نیست.
- عبور تأسیسات از دیوارهای باربر:شیارزنی عمیق، ایجاد سوراخ‌های بزرگ یا تخریب بخشی از دیوار برای عبور لوله‌ها می‌تواند ظرفیت دیوار را کاهش دهد. مسیر تأسیسات باید پیش از اجرا هماهنگ شود.
- استفاده از نقشه قدیمی:نقشه‌های آماده ممکن است برای ابعاد، خاک، شهر، تعداد طبقات یا ضوابط متفاوتی طراحی شده باشند. بنابراین، استفاده مستقیم از آن‌ها بدون تطبیق فنی خطرناک است.
نکات اجرایی مهم برای ساخت ساختمان بنایی
حتی بهترین نقشه سازه بنایی، اگر درست اجرا نشود، نتیجه مطلوبی ایجاد نمی‌کند. کیفیت اجرا باید در تمام مراحل کنترل شود.
کیفیت دیوارچینی : بندهای افقی و قائم، شاقول بودن دیوار، هم‌پوشانی مناسب مصالح و پرشدن درزها باید کنترل شوند. دیوار کج یا دارای بندهای خالی، رفتار طراحی‌شده را نخواهد داشت.
جلوگیری از اجرای دیوار روی سطح نامناسب: سطح زیر دیوار باید آماده و تراز باشد. اجرای دیوار روی سطح آلوده، سست یا فاقد جزئیات مشخص‌شده در نقشه می‌تواند باعث ترک و نشست موضعی شود.
اجرای صحیح تقاطع دیوارها: دیوارهای متقاطع باید مطابق دیتیل طراحی‌شده به یکدیگر متصل شوند. اتصال ضعیف در گوشه‌ها یکی از نقاط آسیب‌پذیر ساختمان است.
رعایت ترازها: اختلاف تراز میان دیوارها، سقف و کلاف‌ها باید کنترل شود. اجرای خودسرانه سقف در تراز متفاوت می‌تواند با ارتفاع بازشوها و جزئیات سازه تداخل ایجاد کند.
کنترل مصالح پیش از مصرف : آجر، بلوک، ملات، بتن و میلگرد باید از نظر کیفیت، سلامت، شرایط نگهداری و سازگاری با مشخصات پروژه بررسی شوند.
جلوگیری از تغییرات خودسرانه: هیچ‌کدام از موارد مانند ضخامت دیوار،محل دیوار باربر، اندازه بازشو، محل کلاف،نوع سقف، محل عبور تأسیسات،ابعاد فونداسیون و نوع مصالح سازه‌ای نباید بدون هماهنگی با مهندس مسئول تغییر کند:
جمع‌بندی
نقشه سازه بنایی، نقشه‌ای برای مشخص کردن مسیر انتقال بار در ساختمانی است که دیوارها نقش اصلی را در تحمل بار بر عهده دارند. مرجع اصلی طراحی و اجرای این ساختمان‌ها در ایران، مبحث هشتم مقررات ملی ساختمان است؛ اما طراحی نهایی باید با توجه به بارگذاری، شرایط لرزه‌ای، وضعیت خاک، ضوابط محلی و مشخصات واقعی پروژه انجام شود. اگرچه ساختمان بنایی در پروژه‌های کوچک و کم‌طبقه می‌تواند اقتصادی و سریع باشد، اما انتخاب آن برای هر زمین و هر نوع معماری مناسب نیست. پلان‌های بسیار باز، دهانه‌های بزرگ، بازشوهای گسترده و فرم‌های نامنظم ممکن است به سیستم سازه‌ای متفاوتی نیاز داشته باشند.
