تناقض نقشه و نمای ساختمان یکی از رایجترین چالشهایی است که در پروژههای معماری دیده میشود؛ مشکلی که اگر در مراحل اولیه طراحی کنترل نشود، نه تنها منجر به سردرگمی مجریان پروژه میشود، بلکه میتواند هزینههای اضافی، تأخیر در زمانبندی پروژه و حتی نارضایتی کارفرما یا مالک را نیز به همراه داشته باشد. بسیاری از پروژهها روی کاغذ بینقص به نظر میرسند، اما در زمان اجرا مشخص میشود که پلان داخلی با نمای بیرونی هماهنگ نیست و اصلاح آن ساده یا کمهزینه نخواهد بود. در این مقاله بهصورت جامع بررسی میکنیم که تناقض نقشه و نمای ساختمان دقیقاً چیست، چرا به وجود میآید، چه پیامدهایی دارد و مهمتر از همه، چگونه میتوان تناقض نقشه و نمای ساختمان پیشگیری کرد.
- تناقض نقشه و نمای ساختمان به چه معناست؟
- اهمیت هماهنگی بین نقشه و نما
- چرا تناقض نقشه و نمای ساختمان به وجود میآید؟
- پیامدهای تناقض نقشه و نمای ساختمان
- چگونه از تناقض نقشه و نمای ساختمان پیشگیری کنیم؟
- نقش سازه در هماهنگی نقشه و نما
- تأثیر سبک معماری بر احتمال بروز تناقض
- راهکارهای اصلاح تناقض نقشه و نمای ساختمان در پروژههای در حال اجرا
- چکلیست کنترل هماهنگی نقشه و نما
تناقض نقشه و نمای ساختمان به چه معناست؟
در معماری، «نقشه » معمولاً به پلان معماری، برشها و دیتیلهای فنی اشاره دارد؛ در حالی که «نما» تصویر بیرونی و هویت بصری ساختمان را شکل میدهد. زمانی که طراحی داخلی و ساختار فضایی با فرم و ریتم نمای بیرونی هماهنگ نباشد، با پدیدهای به نام تناقض نقشه و نمای ساختمان روبهرو هستیم.
این تناقض میتواند به شکلهای مختلف بروز کند:
- عدم تطابق محل پنجرهها در پلان با ترکیببندی نما
- اختلاف تراز سقفها با خطوط افقی نما
- تغییرات اجباری در ابعاد بازشوها هنگام اجرا
- اضافه شدن المانهای تزئینی که در پلان پیشبینی نشدهاند
- شکستهای حجمی که با سازه همخوانی ندارند
در ظاهر ممکن است این موارد جزئی به نظر برسند، اما در مقیاس پروژه میتوانند هزینههای قابلتوجهی ایجاد کنند.
اهمیت هماهنگی بین نقشه و نما
- افزایش بهرهوری پروژه با داشتن نقشهها و نماهای هماهنگ، پروژه با سرعت و دقت بیشتری اجرا میشود.
- افزایش زیبایی و کیفیت نهایی ساختمان هماهنگی بین اجزای داخلی و خارجی ساختمان باعث یکپارچگی در طراحی و کیفیت نهایی میشود.
- رضایت کارفرما و جلب اعتماد تحویل پروژهای بدون خطا و با هماهنگی بالا، موجب رضایت و اعتماد کارفرما و حتی جذب پروژههای بعدی خواهد شد.
- پیشگیری از دوبارهکاریها هماهنگی باعث کاهش نیاز به اصلاحات پس از اجرا و صرفهجویی در زمان و هزینه میشود.
- افزایش ارزش ملک ساختمانی با طراحی هماهنگ و اصولی، از نظر بازار و خریداران ارزش بیشتری خواهد داشت.

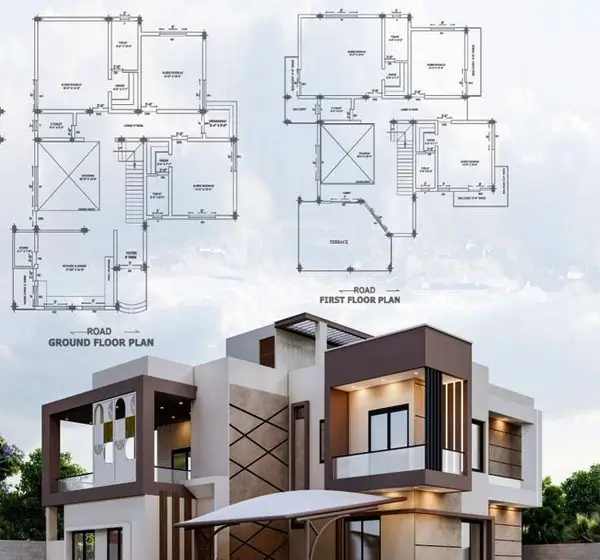

هماهنگی پلان داخلی با طراحی نمای ساختمان
چرا تناقض نقشه و نمای ساختمان به وجود میآید؟
تناقض و ناهماهنگی بین نقشه و نمای ساختمان می تواند به دلایل فنی و طراحی، دلایل اجرایی و دلایل ارتباطی و نظارتی اتفاق بیفتد.
1. طراحی جداگانه پلان و نما
طراحی مستقل پلان و نما یکی از ریشهایترین دلایل ایجاد ناهماهنگی در پروژههای معماری علی الخصوص تناقض نقشه و نمای ساختمان است. زمانی که فرآیند طراحی بهصورت مرحلهای و جدا از هم انجام میشود، معمولاً تمرکز طراح پلان بر عملکرد فضا، سیرکولاسیون، نورگیری و چیدمان داخلی است؛ در حالیکه طراح نما بیشتر به ریتم بازشوها و جایگاه پنجره در نمای ساختمان، ترکیببندی احجام، تناسبات بصری و سبک معماری توجه میکند.
این تفکیک اگر بدون هماهنگی مستمر انجام شود، مشکلات زیر را ایجاد میکند:
- پنجرههایی که در پلان بر اساس نیاز نور و دید جانمایی شدهاند، اما در نما از نظر تقارن یا ریتم بصری نامناسب به نظر میرسند.
- اختلاف در ابعاد بازشوها؛ بهگونهای که اندازه پیشنهادی در نما با استانداردهای عملکردی فضا همخوانی ندارد.
- ایجاد شکستهای حجمی در نما که پشتوانه عملکردی در پلان ندارند و صرفاً تزئینی هستند.
مشکل زمانی جدیتر میشود که نما پس از تثبیت کامل پلان طراحی شود. در این حالت طراح نما مجبور است با محدودیتهای تثبیتشده کنار بیاید و گاهی برای ایجاد تعادل بصری، تغییراتی اعمال کند که به عملکرد داخلی آسیب میزند.
راهکار اصولی برای جلوگیری از تناقض نقشه و نمای ساختمان این است که پلان و نما همزمان و در تعامل دائمی طراحی شوند؛ هر تغییر کوچک در یکی، باید بلافاصله در دیگری بررسی شود.
2. تناقض نقشه و نمای ساختمان به دلیل تغییرات کارفرما در میانه پروژه
تغییر خواستههای کارفرما در حین طراحی یا حتی پس از شروع اجرا، یکی از عوامل رایج ایجاد تناقض نقشه و نمای ساختمان است. این تغییرات ممکن است کاملاً منطقی باشند، اما اگر اثر آنها بر نما بررسی نشود، تعادل کلی ساختمان به هم میریزد.
برای مثال:
- تبدیل یک اتاق به سوئیت مستقل ممکن است نیازمند افزودن پنجره جدید باشد؛ اما این بازشو جدید ممکن است ترکیببندی نما را مختل کند.
- افزایش متراژ نشیمن میتواند باعث جابهجایی دیوار خارجی شود و در نتیجه ریتم عمودی یا افقی نما تغییر کند.
- اضافه شدن تراس یا حذف آن، میتواند کل منطق حجمی نمای ساختمان را تحت تأثیر قرار دهد.
گاهی تغییرات کوچک داخلی، اثر بزرگ بصری بیرونی دارند. مشکل اصلی زمانی ایجاد میشود که اصلاح پلان بدون بازنگری همزمان در نما انجام شود. در چنین شرایطی، یا نما بهصورت وصلهپینه اصلاح میشود، یا عملکرد داخلی قربانی زیبایی ظاهری میگردد. به همین دلیل، هر تغییر کارفرما باید با تحلیل تأثیر آن بر کل پوسته ساختمان بررسی شود؛ نه فقط در مقیاس یک فضا.
3. محدودیتهای سازهای
یکی از مهمترین دلایل بروز تناقض نقشه و نمای ساختمان، ناهماهنگی میان فرم معماری و منطق سازهای است. در بسیاری از پروژهها، فرم نما با آزادی کامل طراحی میشود؛ اما زمانی که وارد فاز طراحی سازه میشویم، محدودیتهای فنی خود را نشان میدهند.
برخی چالشهای رایج عبارتاند از:
- دهانههای بزرگ در نما که با سیستم سازهای قابل اجرا نیستند.
- کنسولهای طولانی که نیازمند تقویت سازهای پرهزینه هستند.
- ستونهایی که در پلان در موقعیت مشخصی قرار دارند اما در نما باید پنهان شوند.
- اختلاف میان شبکه ستونگذاری و ریتم بازشوهای نما.
اگر هماهنگی اولیه میان تیم معماری و سازه وجود نداشته باشد، در مرحله اجرا مجبور به تغییراتی میشوند که یا کیفیت بصری نما را کاهش میدهد یا هزینه پروژه را افزایش میدهد.
در واقع، نما نباید صرفاً یک پوسته تزئینی باشد؛ بلکه باید از ابتدا با منطق سازهای پروژه همراستا طراحی شود.
4. بیتوجهی به ضوابط شهری
ضوابط شهری و مقررات کمیته نما میتوانند تأثیر مستقیمی بر طراحی نهایی ساختمان داشته باشند. در برخی شهرها، محدودیتهایی در خصوص:
- میزان پیشآمدگیها
- درصد سطح شیشه
- نوع متریال
- رنگ نما
- نظم بازشوها
اعمال میشود.
اگر این ضوابط در مراحل اولیه طراحی در نظر گرفته نشوند، ممکن است طرح نما در کمیته مربوطه رد یا اصلاح شود. این اصلاحات گاهی نیازمند تغییر در ابعاد پنجرهها، حذف المانهای حجمی یا حتی بازطراحی کامل نماست.
در چنین شرایطی، اگر پلان بر اساس نمای اولیه شکل گرفته باشد، تناقض نقشه و نمای ساختمان به وجود می آید. بنابراین، مطالعه دقیق ضوابط شهری پیش از شروع طراحی نما، یکی از مهمترین اقدامات پیگیری از تناقض نقشه و نمای ساختمان است.
5. نبود مدلسازی سهبعدی دقیق
طراحی صرفاً بر اساس نقشههای دوبعدی، احتمال بروز خطا در درک حجم و تناسبات را افزایش میدهد. در نقشههای پلان و نما، بسیاری از روابط فضایی بهصورت انتزاعی دیده میشوند و ممکن است هماهنگ به نظر برسند؛ اما در رندر سه بعدی یا اجرای واقعی، ناهماهنگی آشکار شود.
برای مثال:
- ممکن است ارتفاع پنجره در نما مناسب به نظر برسد، اما در فضای داخلی بیش از حد کوتاه یا بلند باشد.
- شکستهای حجمی در دوبعد جذاب باشند، اما در سهبعد اغراقآمیز یا نامتناسب دیده شوند.
- اختلاف ترازها در برش مشخص نباشد، اما در حجم نهایی کاملاً محسوس شود.
مدلسازی سهبعدی دقیق، بهویژه در بستر BIM، امکان شناسایی تعارضها پیش از اجرا را فراهم میکند. این روش کمک میکند تا پلان، نما، برش و سازه بهصورت یکپارچه بررسی شوند و احتمال بروز تناقض نقشه و نمای ساختمان به حداقل برسد.
پیامدهای تناقض نقشه و نمای ساختمان
- افزایش هزینههای اجرایی وجود تناقض بین نقشه و نما باعث تغییرات مکرر در اجرا شده و در نتیجه منجر به افزایش هزینه مصالح، نیروی کار و زمان میشود.
- تأخیر در زمانبندی پروژه هرگونه نیاز به اصلاح نقشه یا توقف پروژه برای تصمیمگیریهای جدید، پروژه را از زمانبندی اصلی خارج میکند.
- نارضایتی کارفرما و کاهش اعتماد تجربهای ناخوشایند برای کارفرما باعث بیاعتمادی نسبت به مجری و طراحان پروژه خواهد شد.
- مشکلات حقوقی و قضایی در مواردی، تناقضها باعث ایجاد اختلافات قراردادی و در نهایت ورود به مسائل حقوقی و شکایتهای قضایی میشود.
- کاهش کیفیت نهایی پروژه ساختمانی که بر اساس نقشههای ناهماهنگ ساخته شود، قطعاً از نظر زیبایی، دوام و کارایی در سطح پایینتری قرار خواهد گرفت.
چگونه از تناقض نقشه و نمای ساختمان پیشگیری کنیم؟
- تشکیل تیم طراحی یکپارچه بهجای استفاده از تیمهای پراکنده، باید از یک تیم هماهنگ متشکل از معمار، مهندس سازه، برق و مکانیک استفاده کرد.
- استفاده از نرمافزارهای BIM (مدلسازی اطلاعات ساختمان) نرمافزارهایی مانند Revit، ArchiCAD و … امکان مدلسازی سهبعدی و تشخیص تناقضات را در مراحل اولیه فراهم میکنند.
- بررسی و تطبیق مکرر نقشهها در جلسات مشترک جلسات دورهای بین تیم طراحی، نظارت و کارفرما میتواند به کشف زودهنگام مغایرتها کمک کند.
- مستندسازی تمامی تغییرات هرگونه تغییر در طراحی نما یا نقشه باید به صورت رسمی ثبت و در نقشههای نهایی اعمال شود.
- استفاده از چکلیستهای هماهنگی چکلیستهای دقیق برای تطبیق نما با پلانها، ارتفاعها، بازشوها، مصالح و تأسیسات میتوانند از بروز خطا جلوگیری کنند.
- تحلیل اقلیم و جهتگیری ساختمان: گاهی تغییر در اندازه یا محل بازشوها به دلیل شرایط اقلیمی انجام میشود. اگر این موارد از ابتدا لحاظ شوند، تناقضی ایجاد نخواهد شد.
همکاری و هماهنگی بین طراح، مهندس سازه و ناظر می تواند تناقض نما و نقشه را از بین ببرد
نقش سازه در هماهنگی نقشه و نما
سیستم سازهای یکی از عوامل کلیدی در جلوگیری از تناقض نقشه و نمای ساختمان است. بهعنوان مثال، در ساختمانهای بتنی با دهانههای محدود، ایجاد بازشوهای عریض در نما ممکن است امکانپذیر نباشد. در مقابل، سیستمهای فلزی انعطاف بیشتری در ایجاد فرمهای خاص دارند. هماهنگی اولیه میان تیم معماری و سازه باعث میشود فرم نما با منطق سازهای همخوانی داشته باشد و نیازی به اصلاحات پرهزینه در مرحله اجرا نباشد.
برای آشنایی بیشتر با تفاوت های سازه اسکلت بتنی با سازه فلزی مقاله تفاوت اسکلت بتن و اسکلت فلزی را مطالعه نمایید.
تأثیر سبک معماری بر احتمال بروز تناقض
برخی سبکهای معماری حساسیت بیشتری نسبت به تناسبات دارند. برای نمونه:
- در معماری مدرن، خطوط افقی و عمودی باید دقیقاً با ترازهای داخلی منطبق باشند.
- در سبک کلاسیک، نظم بازشوها اهمیت بالایی دارد.
- در معماری مینیمال، کوچکترین بینظمی بهوضوح دیده میشود.
بنابراین انتخاب سبک نما باید با در نظر گرفتن ساختار پلان انجام شود.
نمونههایی از مشکلات رایج در عدم هماهنگی نقشه و نما
- قرارگیری پنجره در پلان با محل نمایش دادهشده در نما متفاوت است.
- جانمایی سیستمهای تهویه در پلان با فضای خالی در نما تطابق ندارد.
- وجود اختلاف در ارتفاع طبقات یا سقفها بین نقشه و نما.
- مصالح ذکرشده در نقشه با طراحی نمای واقعی مغایرت دارد.
راهکارهای اصلاح تناقض نقشه و نمای ساختمان در پروژههای در حال اجرا
- اگر پروژه وارد فاز اجرا شده و با تناقض مواجه شدهاید، این اقدامات میتواند کمککننده باشد:
- بازبینی فوری مدل سهبعدی پروژه
- اولویتبندی اصلاحات بر اساس تأثیر بصری
- استفاده از متریالهای پوششی برای یکپارچهسازی نما
- هماهنگی سریع با مهندس سازه پیش از هر تغییر
- اصلاح هوشمندانه میتواند تا حد زیادی از تشدید مشکل جلوگیری کند.
چکلیست کنترل هماهنگی نقشه و نما
برای جلوکیری از ایجاد تناقض نقشه و نمای ساختمان پیش از نهایی کردن طراحی ، حنما این چکلیست را مرور کنید:
- آیا تمامی بازشوها در پلان و نما هممکان هستند؟
- آیا ارتفاع طبقات با خطوط افقی نما هماهنگ است؟
- آیا سازه از فرم نما پشتیبانی میکند؟
- آیا تناسبات حجمها در مدل سهبعدی بررسی شده است؟
- آیا تغییرات احتمالی کارفرما در نما لحاظ شده است؟
نتیجهگیری
تناقض نقشه و نمای ساختمان، مشکلی است که اگرچه رایج است، اما با کمی دقت، هماهنگی و استفاده از ابزارهای مدرن طراحی بهراحتی قابل پیشگیری است. پروژهای که در آن نقشهها و نماها بهدرستی هماهنگ باشند، از نظر هزینه، زمان، کیفیت و رضایت کارفرما موفقتر خواهد بود. بنابراین، هماهنگی بین نقشه و نما نه یک انتخاب، بلکه یک ضرورت در معماری مدرن محسوب میشود.
اگر شما نیز قصد ساخت یا بازسازی ساختمان دارید و بهدنبال طراحی حرفهای و بدون تناقض هستید، تیم تخصصی ما با تجربهای گسترده در طراحی معماری، نمای ساختمان و نقشههای اجرایی آماده همکاری با شماست. ما با بهرهگیری از نرمافزارهای پیشرفته و تیمی هماهنگ، پروژهی شما را از مرحله طراحی تا اجرا با دقت بالا و بدون خطا پیش میبریم. برای دریافت مشاوره رایگان و مشاهده نمونهکارها همین حالا با ما تماس بگیرید.
